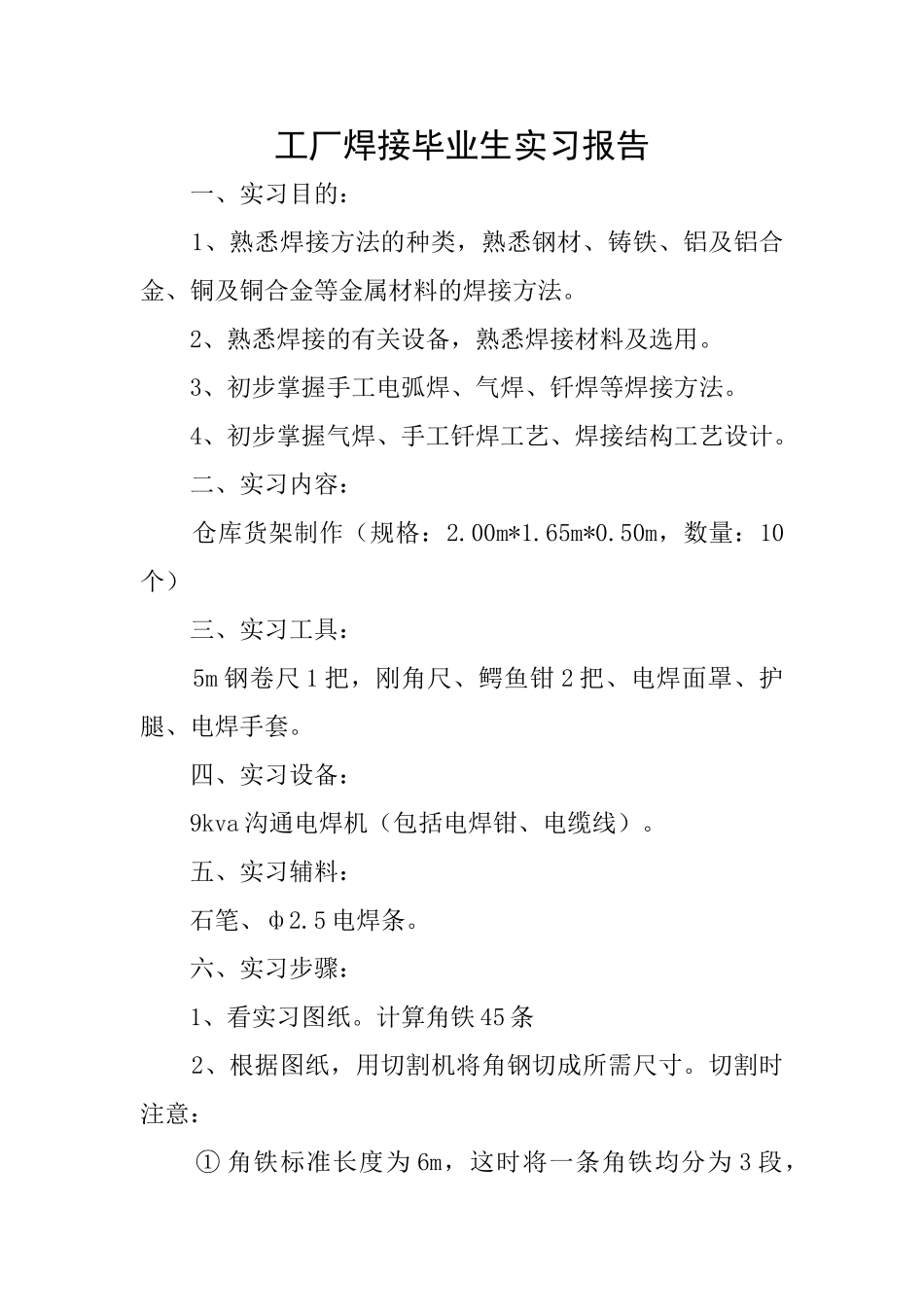

工厂焊接毕业生实习报告

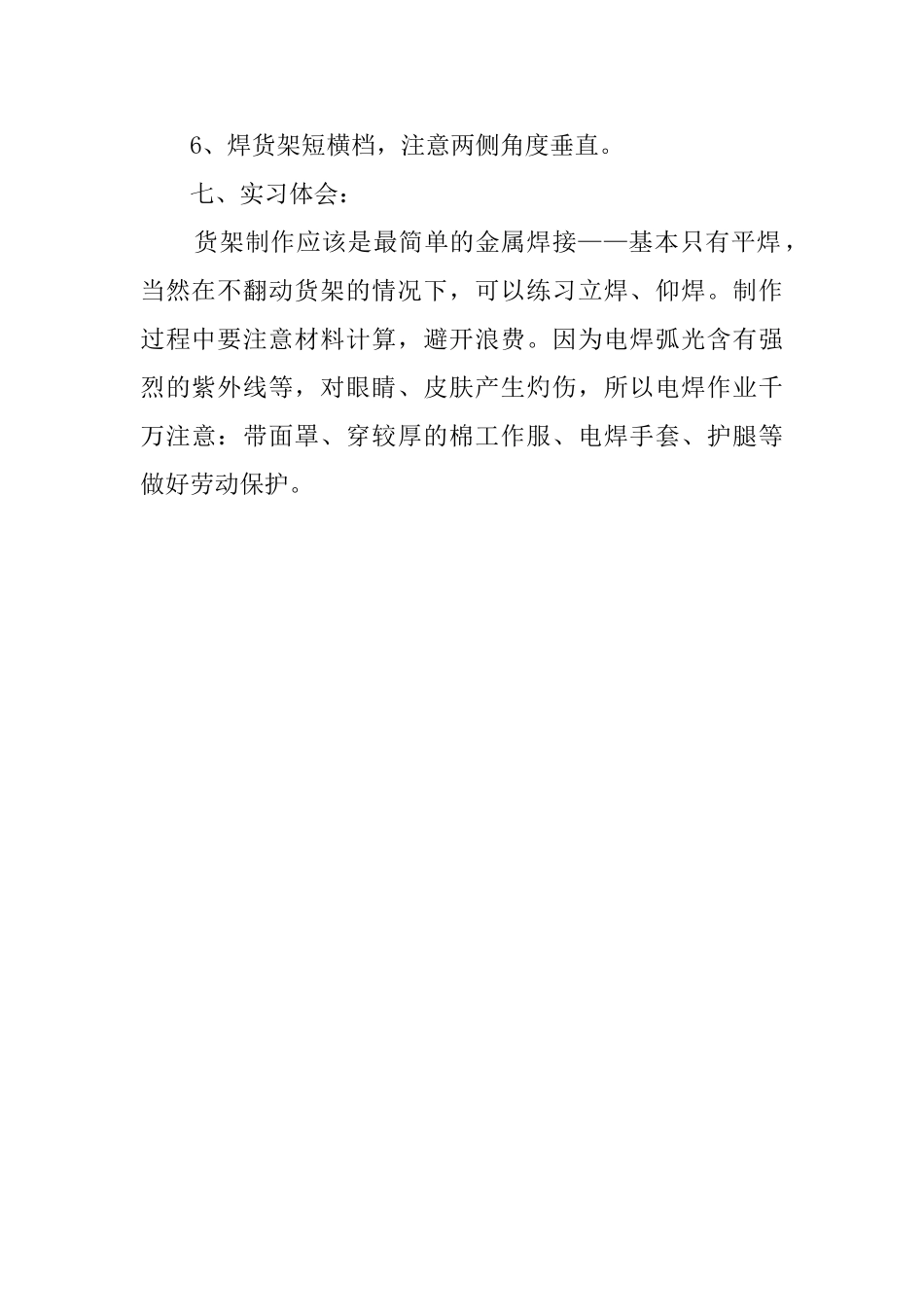

工厂焊接毕业生实习报告 一、实习目的： 1、熟悉焊接方法的种类，熟悉钢材、铸铁、铝及铝合金、铜及铜合金等金属材料的焊接方法。 2、熟悉焊接的有关设备，熟悉焊接材料及选用。 3、初步掌握手工电弧焊、气焊、钎焊等焊接方法。 4、初步掌握气焊、手工钎焊工艺、焊接结构工艺设计。 二、实习内容： 仓库货架制作（规格：2.00m*1.65m*0.50m，数量：10个） 三、实习工具： 5m 钢卷尺 1 把，刚角尺、鳄鱼钳 2 把、电焊面罩、护腿、电焊手套。 四、实习设备： 9kva 沟通电焊机（包括电焊钳、电缆线）。 五、实习辅料： 石笔、ф2.5 电焊条。 六、实习步骤： 1、看实习图纸。计算角铁 45 条 2、根据图纸，用切割机将角钢切成所需尺寸。切割时注意： ① 角铁标准长度为 6m，这时将一条角铁均分为 3 段，1.99m/段；货架焊成后加上角铁厚度刚好长 2m，假如下料时 2m/段，剩下的第 3 段就不足 2m，造成材料浪费，产品不符要求；10 个货架，需 1.99m/段角铁共 80 段，一共角铁27 条，余 2m，可均分为 4 段为货架宽度所需； ② 下 1.65m 料时，将一条角铁均分为 3 段，1.65m/段，剩下 1m 刚好分 2 段，0.5m/段，为货架宽度所需；10 个货架，需 1.65m/段角铁共 40 段，一共角铁 14 条，其中 13 条余 1m，可均分为 2 段为货架宽度所需；另 1 条余 4.35m，可均分为 8 段为货架宽度所需； ③10 个货架，需 0.50m/段角铁共 80 段，综合①、②共有 8 26 4=38 段，还需 0.50m/段材料 42 段，即需整条角铁4 条，其中 3 条每条均分为 12 段，0.49m/段，另一条分 6 段后余 3m； ④ 将 0.50m/段和 0.49m/段角铁注意分开摆放，0.49m/段用于货架中层，不影响货架尺寸。 3、将 1.65m/段、1.99m/段材料各 2 段按图纸尺寸，摆为货架支柱，上下层横档；注意对角线长度相等。先电焊尺寸无误后满焊。 4、按图纸尺寸焊上中层 2 横档，这样货架一侧就完成了。 5、以第 1 个支架（货架一侧）为“模板”，完成其它支架。 6、焊货架短横档，注意两侧角度垂直。 七、实习体会： 货架制作应该是最简单的金属焊接——基本只有平焊，当然在不翻动货架的情况下，可以练习立焊、仰焊。制作过程中要注意材料计算，避开浪费。因为电焊弧光含有强烈的紫外线等，对眼睛、皮肤产生灼伤，所以电焊作业千万注意：带面罩、穿较厚的棉工作服、电焊手套、护腿等做好劳动保护。
