布线网络语音方案规划

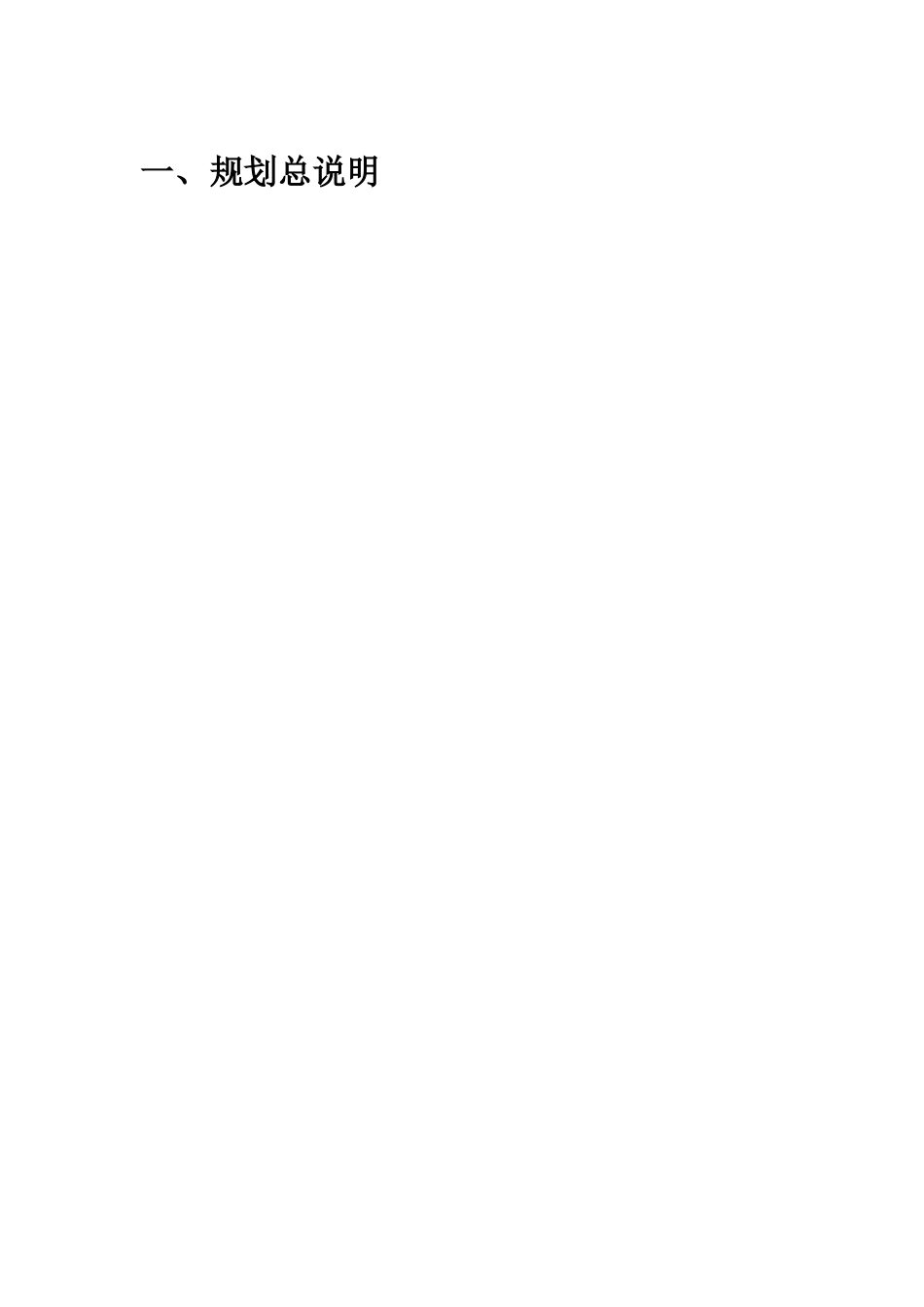

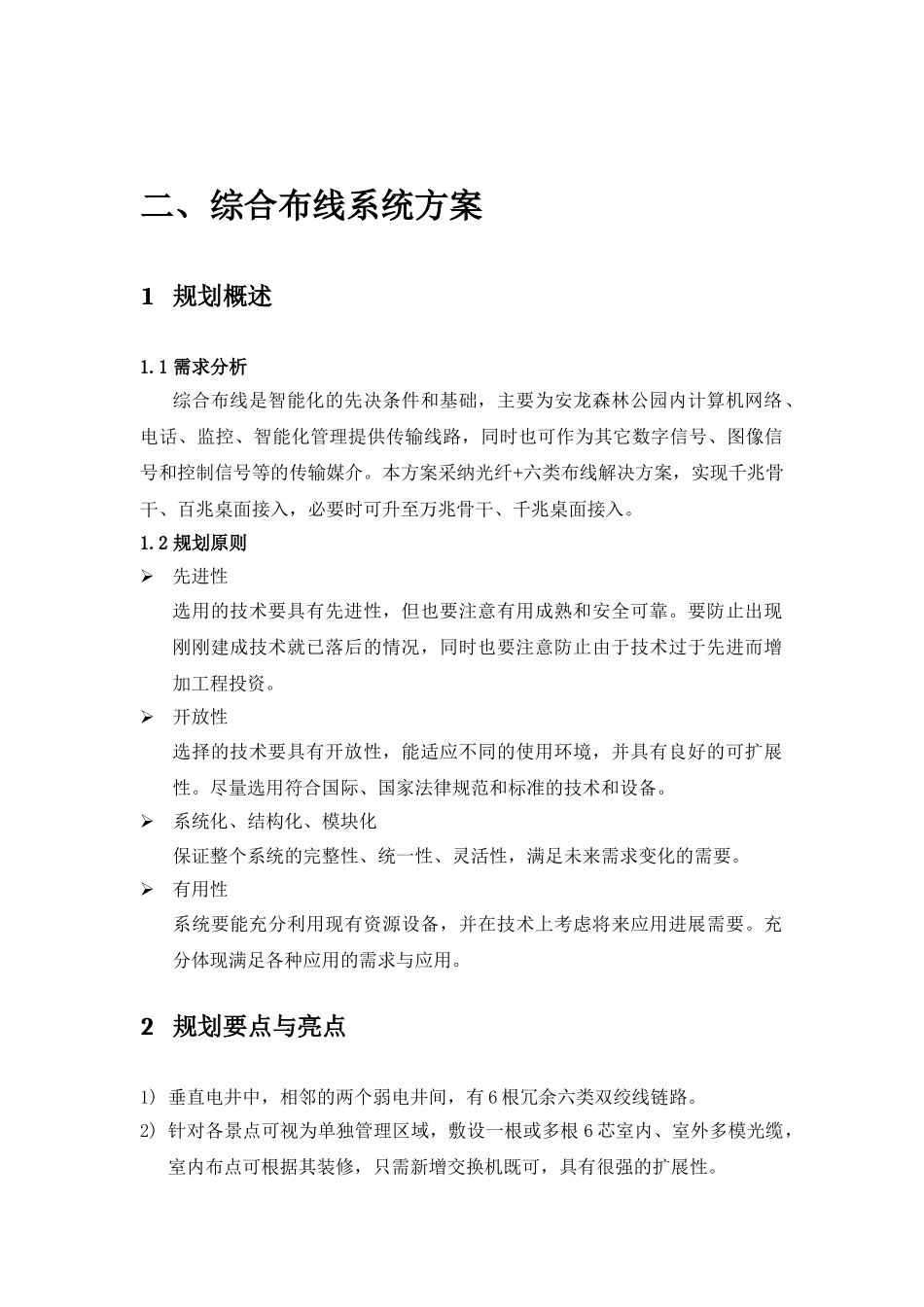

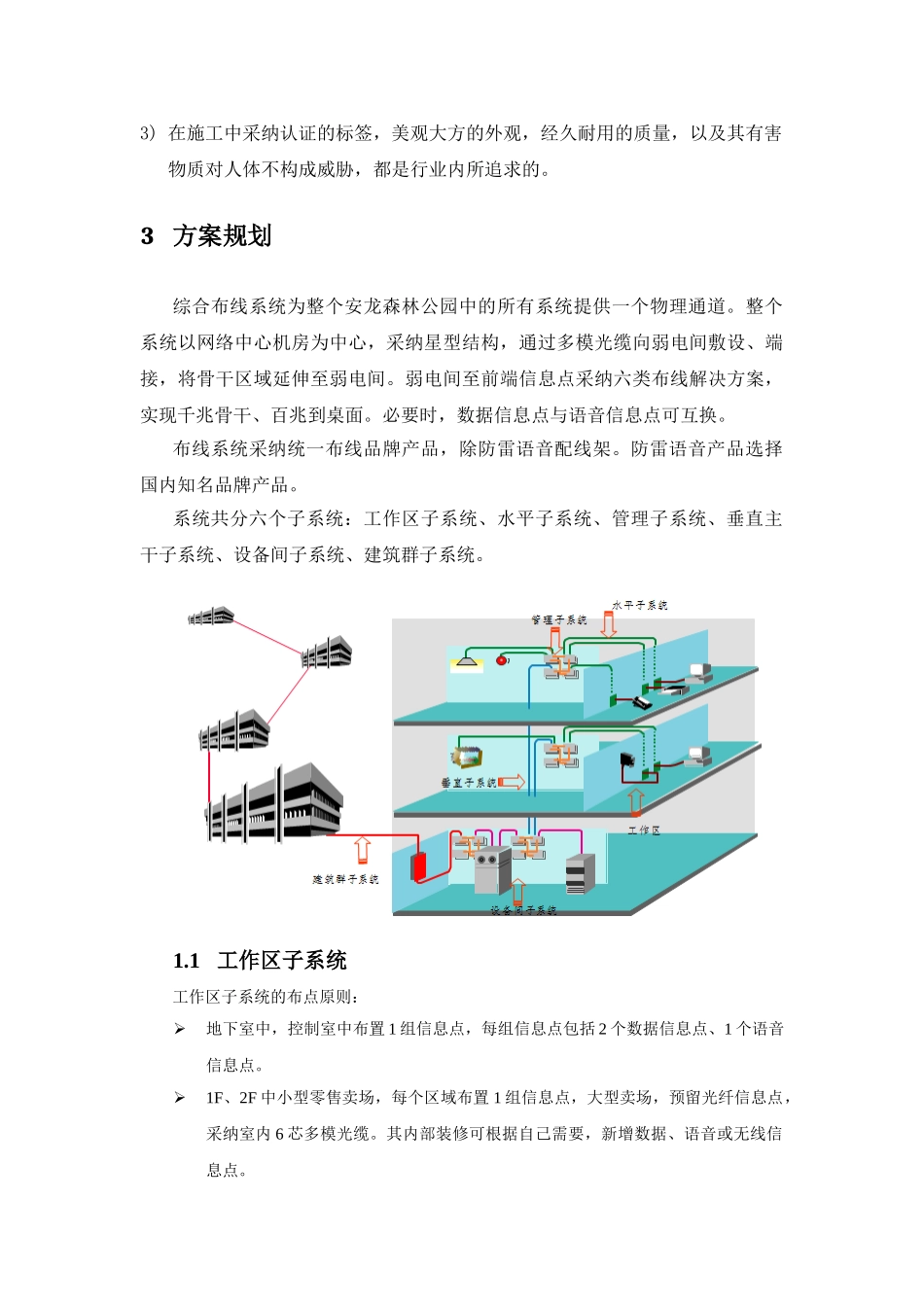

一、规划总说明二、综合布线系统方案1 规划概述1.1 需求分析综合布线是智能化的先决条件和基础，主要为安龙森林公园内计算机网络、电话、监控、智能化管理提供传输线路，同时也可作为其它数字信号、图像信号和控制信号等的传输媒介。本方案采纳光纤+六类布线解决方案，实现千兆骨干、百兆桌面接入，必要时可升至万兆骨干、千兆桌面接入。1.2 规划原则先进性选用的技术要具有先进性，但也要注意有用成熟和安全可靠。要防止出现刚刚建成技术就已落后的情况，同时也要注意防止由于技术过于先进而增加工程投资。开放性选择的技术要具有开放性，能适应不同的使用环境，并具有良好的可扩展性。尽量选用符合国际、国家法律规范和标准的技术和设备。系统化、结构化、模块化保证整个系统的完整性、统一性、灵活性，满足未来需求变化的需要。有用性系统要能充分利用现有资源设备，并在技术上考虑将来应用进展需要。充分体现满足各种应用的需求与应用。2 规划要点与亮点1) 垂直电井中，相邻的两个弱电井间，有 6 根冗余六类双绞线链路。2) 针对各景点可视为单独管理区域，敷设一根或多根 6 芯室内、室外多模光缆，室内布点可根据其装修，只需新增交换机既可，具有很强的扩展性。3) 在施工中采纳认证的标签，美观大方的外观，经久耐用的质量，以及其有害物质对人体不构成威胁，都是行业内所追求的。3 方案规划综合布线系统为整个安龙森林公园中的所有系统提供一个物理通道。整个系统以网络中心机房为中心，采纳星型结构，通过多模光缆向弱电间敷设、端接，将骨干区域延伸至弱电间。弱电间至前端信息点采纳六类布线解决方案，实现千兆骨干、百兆到桌面。必要时，数据信息点与语音信息点可互换。布线系统采纳统一布线品牌产品，除防雷语音配线架。防雷语音产品选择国内知名品牌产品。系统共分六个子系统：工作区子系统、水平子系统、管理子系统、垂直主干子系统、设备间子系统、建筑群子系统。1.1 工作区子系统工作区子系统的布点原则：地下室中，控制室中布置 1 组信息点，每组信息点包括 2 个数据信息点、1 个语音信息点。1F、2F 中小型零售卖场，每个区域布置 1 组信息点，大型卖场，预留光纤信息点，采纳室内 6 芯多模光缆。其内部装修可根据自己需要，新增数据、语音或无线信息点。3F 室外购物中心顶层花园因临时无卖场布置，故预留 20 个光纤信息点，采纳室内 6 芯多模光缆，待日后根据其装修，新增数据、语音或...
