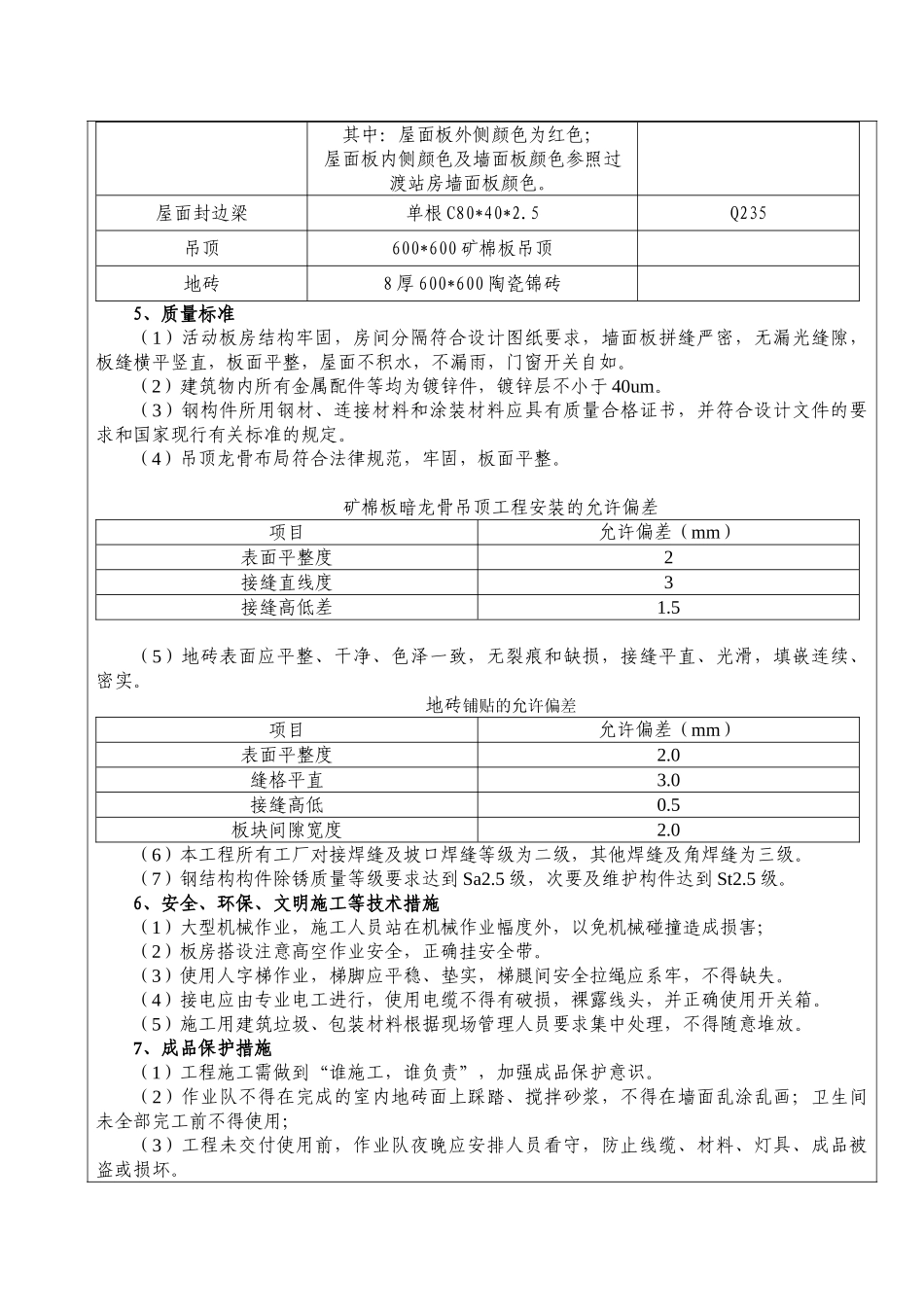

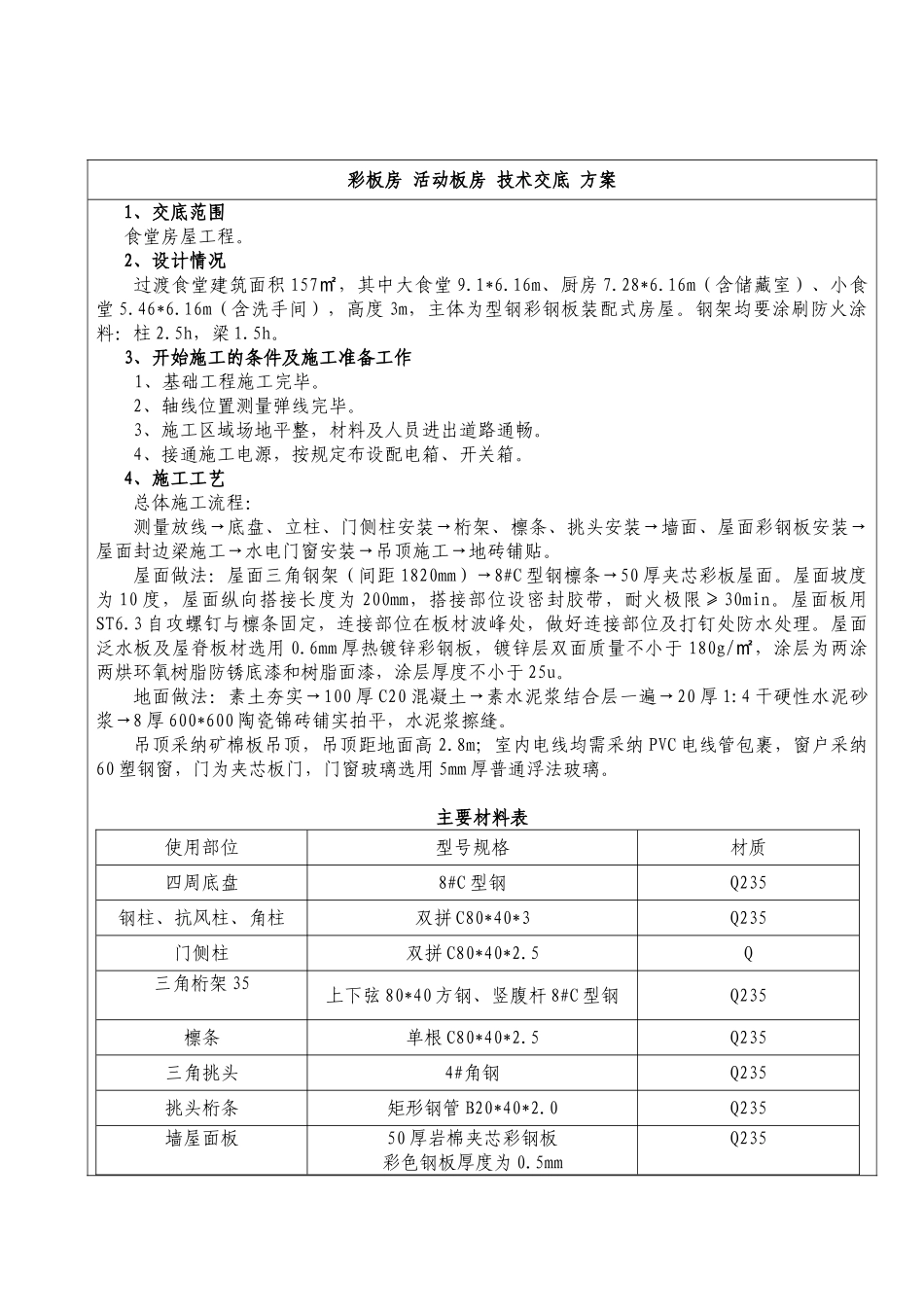

彩板房 活动板房 技术交底 方案 1、交底范围 食堂房屋工程。 2、设计情况过渡食堂建筑面积 157，其中大食堂㎡9.1*6.16m、厨房 7.28*6.16m（含储藏室）、小食堂 5.46*6.16m（含洗手间），高度 3m，主体为型钢彩钢板装配式房屋。钢架均要涂刷防火涂料：柱 2.5h，梁 1.5h。 3、开始施工的条件及施工准备工作1、基础工程施工完毕。2、轴线位置测量弹线完毕。3、施工区域场地平整，材料及人员进出道路通畅。4、接通施工电源，按规定布设配电箱、开关箱。 4、施工工艺总体施工流程：测量放线→底盘、立柱、门侧柱安装→桁架、檩条、挑头安装→墙面、屋面彩钢板安装→屋面封边梁施工→水电门窗安装→吊顶施工→地砖铺贴。屋面做法：屋面三角钢架（间距 1820mm）→8#C 型钢檩条→50 厚夹芯彩板屋面。屋面坡度为 10 度，屋面纵向搭接长度为 200mm，搭接部位设密封胶带，耐火极限≥30min。屋面板用ST6.3 自攻螺钉与檩条固定，连接部位在板材波峰处，做好连接部位及打钉处防水处理。屋面泛水板及屋脊板材选用 0.6mm 厚热镀锌彩钢板，镀锌层双面质量不小于 180g/，涂层为两涂㎡两烘环氧树脂防锈底漆和树脂面漆，涂层厚度不小于 25u。地面做法：素土夯实→100 厚 C20 混凝土→素水泥浆结合层一遍→20 厚 1:4 干硬性水泥砂浆→8 厚 600*600 陶瓷锦砖铺实拍平，水泥浆擦缝。吊顶采纳矿棉板吊顶，吊顶距地面高 2.8m；室内电线均需采纳 PVC 电线管包裹，窗户采纳60 塑钢窗，门为夹芯板门，门窗玻璃选用 5mm 厚普通浮法玻璃。主要材料表使用部位型号规格材质四周底盘8#C 型钢Q235钢柱、抗风柱、角柱双拼 C80*40*3Q235门侧柱双拼 C80*40*2.5Q三角桁架 35上下弦 80*40 方钢、竖腹杆 8#C 型钢Q235檩条单根 C80*40*2.5Q235三角挑头4#角钢Q235挑头桁条矩形钢管 B20*40*2.0Q235墙屋面板50 厚岩棉夹芯彩钢板彩色钢板厚度为 0.5mmQ235其中：屋面板外侧颜色为红色；屋面板内侧颜色及墙面板颜色参照过渡站房墙面板颜色。屋面封边梁单根 C80*40*2.5Q235吊顶600*600 矿棉板吊顶地砖8 厚 600*600 陶瓷锦砖 5、质量标准（1）活动板房结构牢固，房间分隔符合设计图纸要求，墙面板拼缝严密，无漏光缝隙，板缝横平竖直，板面平整，屋面不积水，不漏雨，门窗开关自如。（2）建筑物内所有金属配件等均为镀锌件，镀锌层不小于 40um。（3）钢构件所用钢材、连接材料和涂装材料应具有质量合格证书，并符合设计文件的要求和国家...
