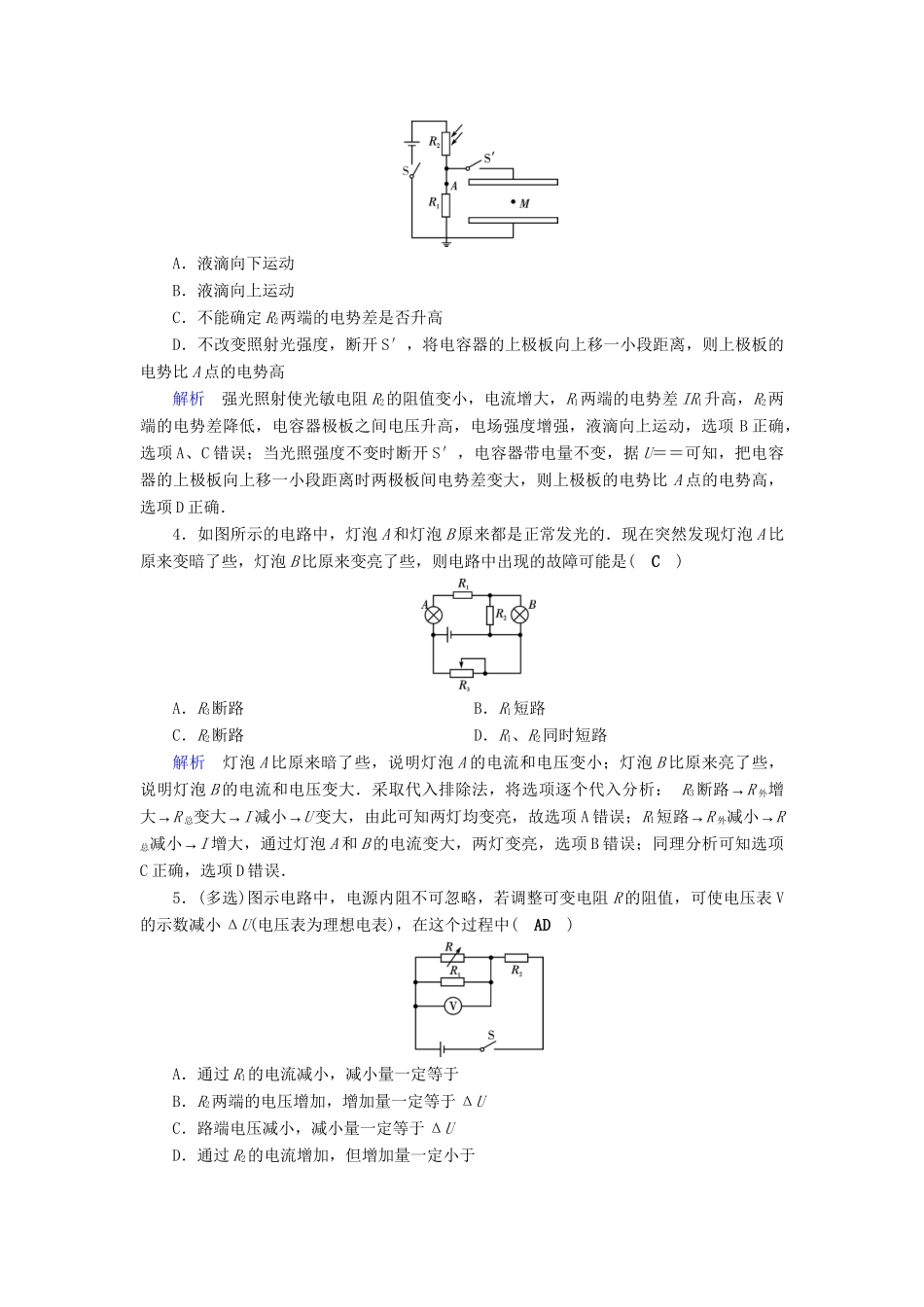

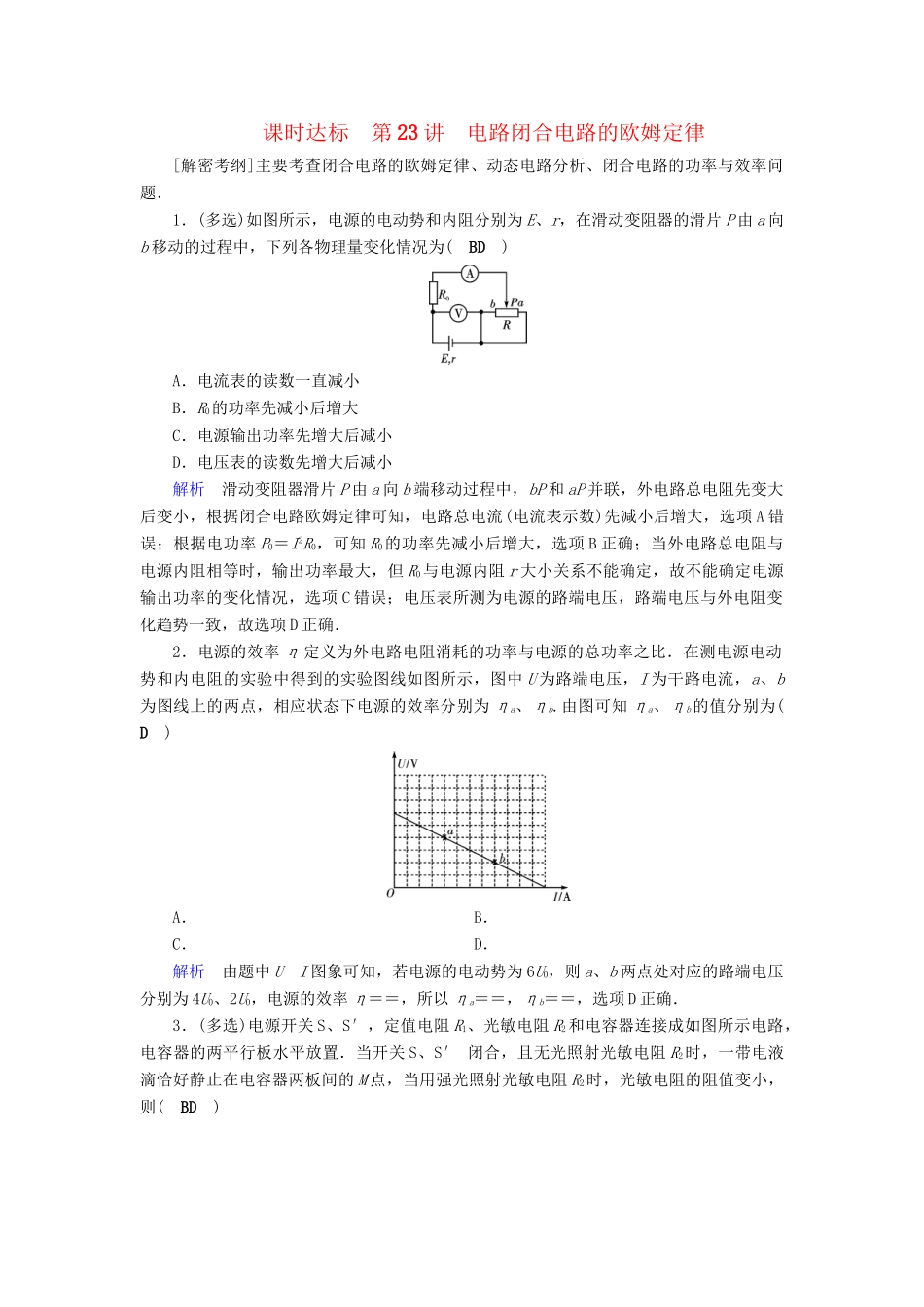

课时达标第23讲电路闭合电路的欧姆定律[解密考纲]主要考查闭合电路的欧姆定律、动态电路分析、闭合电路的功率与效率问题．1．(多选)如图所示，电源的电动势和内阻分别为E、r，在滑动变阻器的滑片P由a向b移动的过程中，下列各物理量变化情况为(BD)A．电流表的读数一直减小B．R0的功率先减小后增大C．电源输出功率先增大后减小D．电压表的读数先增大后减小解析滑动变阻器滑片P由a向b端移动过程中，bP和aP并联，外电路总电阻先变大后变小，根据闭合电路欧姆定律可知，电路总电流(电流表示数)先减小后增大，选项A错误；根据电功率P0＝I2R0，可知R0的功率先减小后增大，选项B正确；当外电路总电阻与电源内阻相等时，输出功率最大，但R0与电源内阻r大小关系不能确定，故不能确定电源输出功率的变化情况，选项C错误；电压表所测为电源的路端电压，路端电压与外电阻变化趋势一致，故选项D正确．2．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U为路端电压，I为干路电流，a、b为图线上的两点，相应状态下电源的效率分别为ηa、ηb.由图可知ηa、ηb的值分别为(D)A．B．C．D．解析由题中U－I图象可知，若电源的电动势为6U0，则a、b两点处对应的路端电压分别为4U0、2U0，电源的效率η＝＝，所以ηa＝＝，ηb＝＝，选项D正确．3．(多选)电源开关S、S′，定值电阻R1、光敏电阻R2和电容器连接成如图所示电路，电容器的两平行板水平放置．当开关S、S′闭合，且无光照射光敏电阻R2时，一带电液滴恰好静止在电容器两板间的M点，当用强光照射光敏电阻R2时，光敏电阻的阻值变小，则(BD)A．液滴向下运动B．液滴向上运动C．不能确定R2两端的电势差是否升高D．不改变照射光强度，断开S′，将电容器的上极板向上移一小段距离，则上极板的电势比A点的电势高解析强光照射使光敏电阻R2的阻值变小，电流增大，R1两端的电势差IR1升高，R2两端的电势差降低，电容器极板之间电压升高，电场强度增强，液滴向上运动，选项B正确，选项A、C错误；当光照强度不变时断开S′，电容器带电量不变，据U＝＝可知，把电容器的上极板向上移一小段距离时两极板间电势差变大，则上极板的电势比A点的电势高，选项D正确．4．如图所示的电路中，灯泡A和灯泡B原来都是正常发光的．现在突然发现灯泡A比原来变暗了些，灯泡B比原来变亮了些，则电路中出现的故障可能是(C)A．R3断路B．R1短路C．R2断路D．R1、R2同时短路解析灯泡A比原来暗了些，说明灯泡A的电流和电压变小；灯泡B比原来亮了些，说明灯泡B的电流和电压变大．采取代入排除法，将选项逐个代入分析：R3→断路R外增→大R总→变大I→减小U变大，由此可知两灯均变亮，故选项A错误；R1→短路R外→减小R总→减小I增大，通过灯泡A和B的电流变大，两灯变亮，选项B错误；同理分析可知选项C正确，选项D错误．5．(多选)图示电路中，电源内阻不可忽略，若调整可变电阻R的阻值，可使电压表V的示数减小ΔU(电压表为理想电表)，在这个过程中(AD)A．通过R1的电流减小，减小量一定等于B．R2两端的电压增加，增加量一定等于ΔUC．路端电压减小，减小量一定等于ΔUD．通过R2的电流增加，但增加量一定小于解析电压表示数减小，可知R减小，设路端电压、干路电流分别为U、I，电压表示数为U1，R2两端电压为U2，流过R1、R2的电流分别为I1、I2，电阻改变后，分别为U′、I′、U1′、U2′、I1′、I2′，则U1＝I1R1，U1′＝I1′R1，ΔU＝U1－U1′＝(I1－I1′)R1，则I1减小量为ΔI1＝I1－I1′＝，选项A正确；U2＝E－U1－Ir，U2′＝E－U1′－I′r，得ΔU2＝(U1－U1′)－(I′－I)r＝ΔU－(I′－I)r<ΔU，选项B错误；路端电压减小量小于ΔU，选项C错误；ΔU＝(I′－I)(r＋R2)，ΔI2＝I′－I＝<，选项D正确．6．(2017·湖南株洲质检)(多选)某种小灯泡的伏安特性曲线如图甲所示，三个完全相同的这种小灯泡连接成如图乙所示的电路，电源的内阻为1.0Ω.现闭合开关S，理想电压表V的示数为4.0V，则(ABD)A．三个灯泡的总电阻为8.3ΩB．电源的电动势为5.6VC．电源消耗的热功率为3.0WD．电源的效率为89.3%解析理想电压表V的示数为4.0V，可知...
