承台系梁施工方案

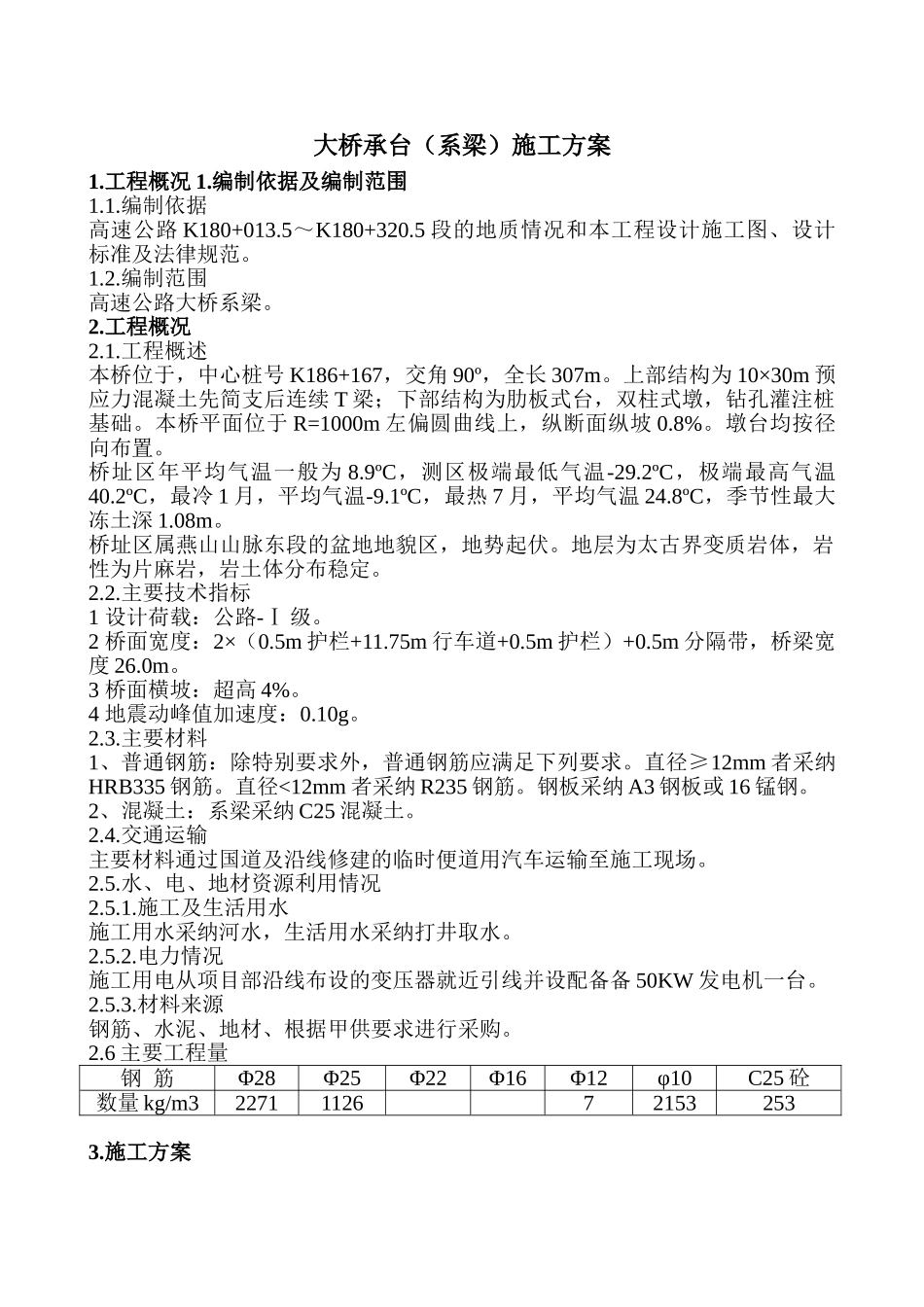

大桥承台（系梁）施工方案1.工程概况 1.编制依据及编制范围1.1.编制依据高速公路 K180+013.5～K180+320.5 段的地质情况和本工程设计施工图、设计标准及法律规范。1.2.编制范围高速公路大桥系梁。2.工程概况2.1.工程概述本桥位于，中心桩号 K186+167，交角 90º，全长 307m。上部结构为 10×30m 预应力混凝土先简支后连续 T 梁；下部结构为肋板式台，双柱式墩，钻孔灌注桩基础。本桥平面位于 R=1000m 左偏圆曲线上，纵断面纵坡 0.8%。墩台均按径向布置。桥址区年平均气温一般为 8.9ºC，测区极端最低气温-29.2ºC，极端最高气温40.2ºC，最冷 1 月，平均气温-9.1ºC，最热 7 月，平均气温 24.8ºC，季节性最大冻土深 1.08m。桥址区属燕山山脉东段的盆地地貌区，地势起伏。地层为太古界变质岩体，岩性为片麻岩，岩土体分布稳定。2.2.主要技术指标1 设计荷载：公路-Ⅰ 级。2 桥面宽度：2×（0.5m 护栏+11.75m 行车道+0.5m 护栏）+0.5m 分隔带，桥梁宽度 26.0m。3 桥面横坡：超高 4%。4 地震动峰值加速度：0.10g。2.3.主要材料1、普通钢筋：除特别要求外，普通钢筋应满足下列要求。直径≥12mm 者采纳HRB335 钢筋。直径<12mm 者采纳 R235 钢筋。钢板采纳 A3 钢板或 16 锰钢。2、混凝土：系梁采纳 C25 混凝土。2.4.交通运输主要材料通过国道及沿线修建的临时便道用汽车运输至施工现场。2.5.水、电、地材资源利用情况2.5.1.施工及生活用水施工用水采纳河水，生活用水采纳打井取水。2.5.2.电力情况施工用电从项目部沿线布设的变压器就近引线并设配备备 50KW 发电机一台。2.5.3.材料来源钢筋、水泥、地材、根据甲供要求进行采购。2.6 主要工程量钢 筋Φ28Φ25Φ22Φ16Φ12φ10C25 砼数量 kg/m322711126721532533.施工方案3.1.施工安排本工程拟定于 2025 年 6 月 25 日开工，2025 年 8 月 25 日下部系梁工程完工，施工时配备挖掘机一台，装碴机 1 台，罐车 2 台，，钢筋加工班 10 人。模板工 6人，砼工 5 人，其它人员 5 人。3.2.施工用电头道河 1#桥施工用电从混凝土搅拌站接入，并自备 50KW 发电机一台，以备停电时使用。3.3 临时通信项目部、施工队的各专业人员均备手提电话，可与项目经理部、监理等部门进行工作联系，及材料供应部门进行业务联系和内部施工协调及调动。。3.4.混凝土工程混凝土均由拌合站统一生产供应。混凝土施工前两小时通知拌合站准备，并按要求时间供应混...
