高考物理大一轮复习 第八章 恒定电流（第2课时）闭合电路的欧姆定律检测试题VIP免费

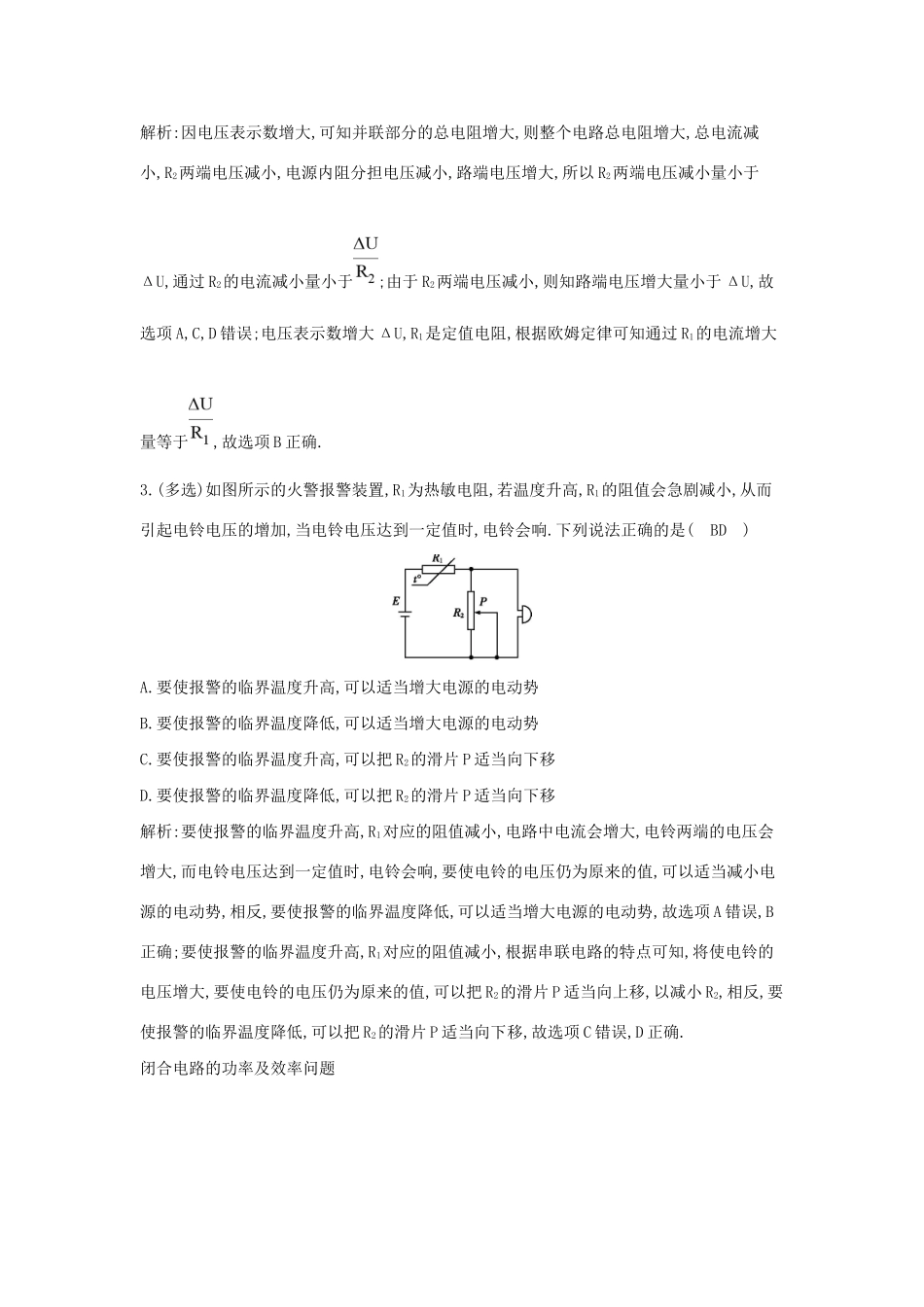

第2课时闭合电路的欧姆定律【基础巩固】闭合电路的动态分析1.如图,E为内阻不能忽略的电池,R1,R2,R3为定值电阻,S0,S为开关,与分别为电压表与电流表.初始时S0与S均闭合,现将S断开,则(B)A.的读数变大,的读数变小B.的读数变大,的读数变大C.的读数变小,的读数变小D.的读数变小,的读数变大解析:当S断开时,外电阻变大,总电流I变小,路端电压变大,所以电压表的示数变大;总电流变小,电阻R1上的电压U1减小,而路端电压变大,则电阻R3上的电压变大,所以电流表的示数变大.B项正确.2.(2016·黑龙江大庆一模)如图所示电路中,电源内阻不能忽略.闭合开关S后,调节R的阻值,使电压表示数增大ΔU,在此过程中有(B)A.R2两端电压减小ΔUB.通过R1的电流增大C.通过R2的电流减小量大于D.路端电压增大量为ΔU解析:因电压表示数增大,可知并联部分的总电阻增大,则整个电路总电阻增大,总电流减小,R2两端电压减小,电源内阻分担电压减小,路端电压增大,所以R2两端电压减小量小于ΔU,通过R2的电流减小量小于;由于R2两端电压减小,则知路端电压增大量小于ΔU,故选项A,C,D错误;电压表示数增大ΔU,R1是定值电阻,根据欧姆定律可知通过R1的电流增大量等于,故选项B正确.3.(多选)如图所示的火警报警装置,R1为热敏电阻,若温度升高,R1的阻值会急剧减小,从而引起电铃电压的增加,当电铃电压达到一定值时,电铃会响.下列说法正确的是(BD)A.要使报警的临界温度升高,可以适当增大电源的电动势B.要使报警的临界温度降低,可以适当增大电源的电动势C.要使报警的临界温度升高,可以把R2的滑片P适当向下移D.要使报警的临界温度降低,可以把R2的滑片P适当向下移解析:要使报警的临界温度升高,R1对应的阻值减小,电路中电流会增大,电铃两端的电压会增大,而电铃电压达到一定值时,电铃会响,要使电铃的电压仍为原来的值,可以适当减小电源的电动势,相反,要使报警的临界温度降低,可以适当增大电源的电动势,故选项A错误,B正确;要使报警的临界温度升高,R1对应的阻值减小,根据串联电路的特点可知,将使电铃的电压增大,要使电铃的电压仍为原来的值,可以把R2的滑片P适当向上移,以减小R2,相反,要使报警的临界温度降低,可以把R2的滑片P适当向下移,故选项C错误,D正确.闭合电路的功率及效率问题4.将电阻R1和R2分别接到同一电池组的两极时消耗的电功率相同.电池组向两个电阻供电时的电流分别是I1和I2,电池组内阻消耗的功率分别是P1′和P2′,电池组的效率分别是η1和η2,电阻两端的电压分别是U1和U2.若已知电流I1η2D.P1′>P2′解析:根据题意画出电源及电阻R1,R2的UI图像,由图像易得R1>R2,U1>U2,由P内=I2r知,P1′η2,选项C正确.5.已知两电源的电动势分别为E1,E2(E1>E2),内阻分别为r1,r2.当两电源分别与阻值为R的电阻连接时,外电路消耗的功率正好相等.若电阻R减小一些,再与E1,E2分别连接时,对应的外电路消耗的功率分别是P1,P2.则(C)A.r1P2C.r1>r2,P1r2,P1>P2解析:由外电路消耗的功率相等得()2R=()2R,又知E1>E2,则(R+r1)2>(R+r2)2,故r1>r2,再画出UI图像如图,可知R减小一些(图中虚线),在E2中电流增加量大,由P=I2R可得P1
