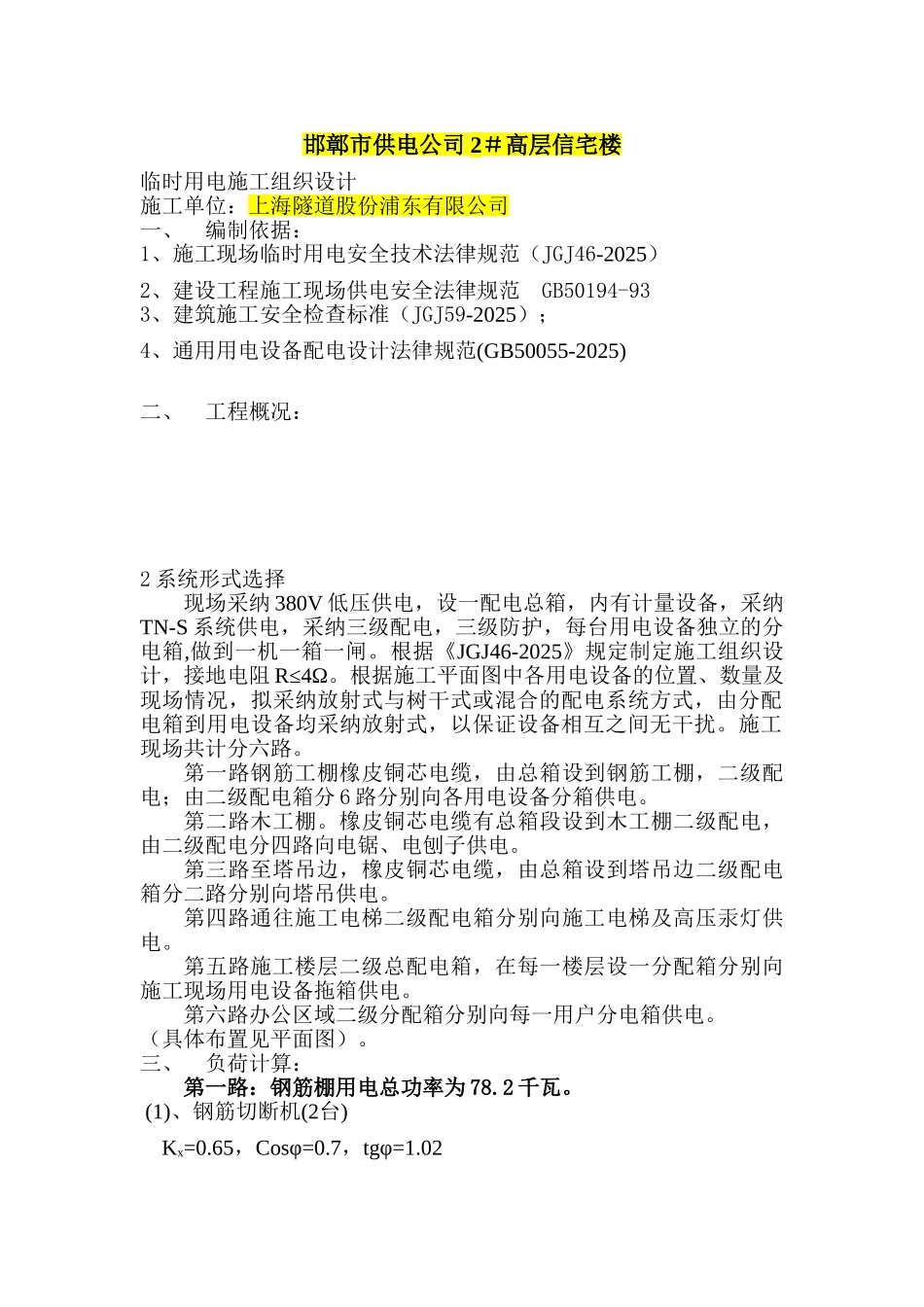

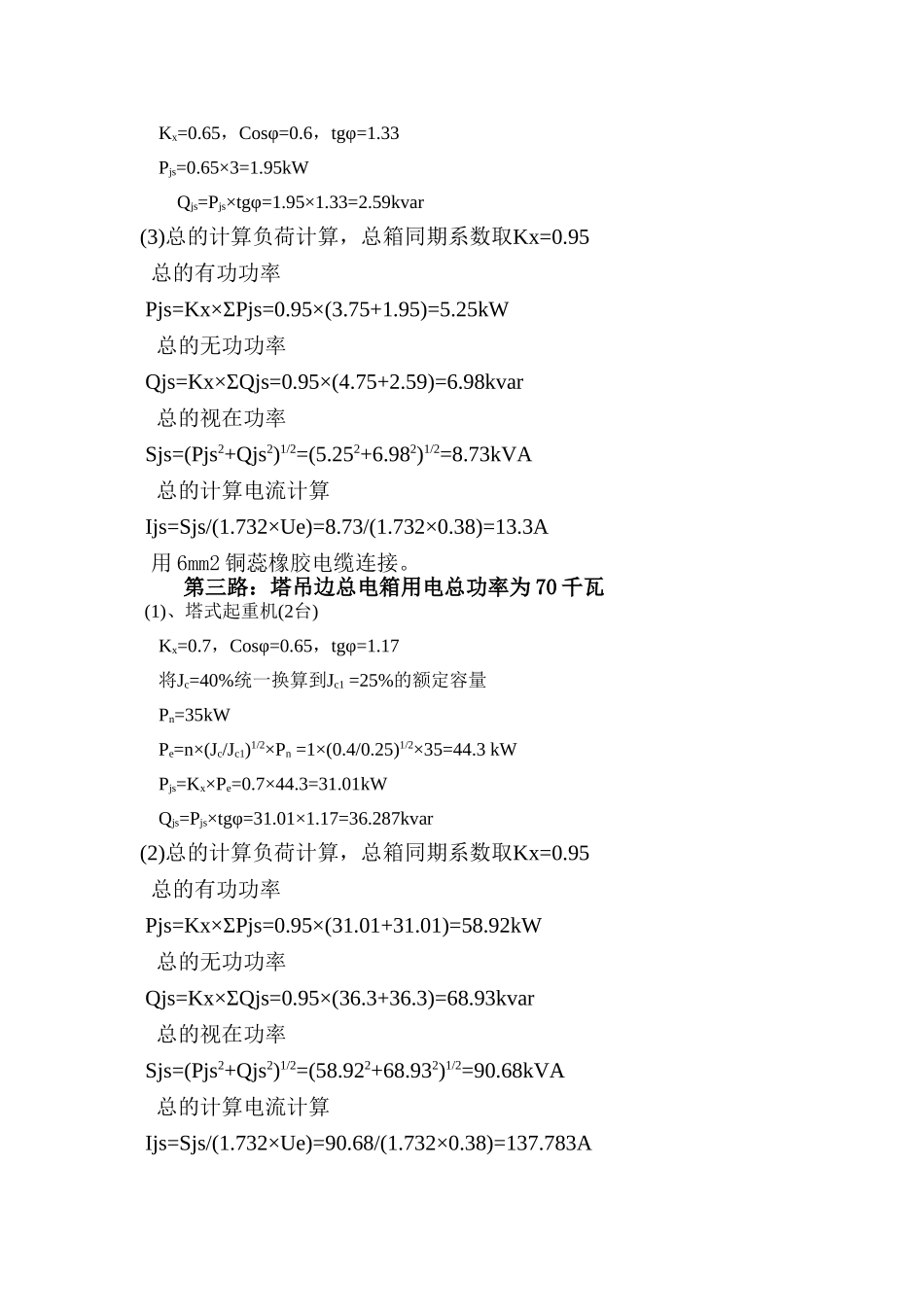

邯鄣市供电公司 2＃高层信宅楼临时用电施工组织设计施工单位：上海隧道股份浦东有限公司一、编制依据：1、施工现场临时用电安全技术法律规范（JGJ46-2025）2、建设工程施工现场供电安全法律规范 GB50194-933、建筑施工安全检查标准（JGJ59-2025）；4、通用用电设备配电设计法律规范(GB50055-2025)二、工程概况： 2 系统形式选择现场采纳 380V 低压供电，设一配电总箱，内有计量设备，采纳TN-S 系统供电，采纳三级配电，三级防护，每台用电设备独立的分电箱,做到一机一箱一闸。根据《JGJ46-2025》规定制定施工组织设计，接地电阻 R≤4Ω。根据施工平面图中各用电设备的位置、数量及现场情况，拟采纳放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采纳放射式，以保证设备相互之间无干扰。施工现场共计分六路。第一路钢筋工棚橡皮铜芯电缆，由总箱设到钢筋工棚，二级配电；由二级配电箱分 6 路分别向各用电设备分箱供电。第二路木工棚。橡皮铜芯电缆有总箱段设到木工棚二级配电，由二级配电分四路向电锯、电刨子供电。第三路至塔吊边，橡皮铜芯电缆，由总箱设到塔吊边二级配电箱分二路分别向塔吊供电。第四路通往施工电梯二级配电箱分别向施工电梯及高压汞灯供电。第五路施工楼层二级总配电箱，在每一楼层设一分配箱分别向施工现场用电设备拖箱供电。第六路办公区域二级分配箱分别向每一用户分电箱供电。（具体布置见平面图）。三、负荷计算：第一路：钢筋棚用电总功率为 78.2 千瓦。 (1)、钢筋切断机(2台) Kx=0.65，Cosφ=0.7，tgφ=1.02 Pjs=0.65×7.5=4.875kW Qjs=Pjs×tgφ=3.58×1.02=4.98kvar (2)、钢筋弯曲机(2台) Kx=0.2，Cosφ=0.65，tgφ=1.17 Pjs=0.2×3.2=0.64kWQjs=Pjs×tgφ=0.64×1.17=0.75kvar(3)、沟通电焊机(2台) Kx = 0.35 Cosφ = 0.40 tgφ = 2.29 将Jc =50%统一换算到Jc1 =100%的额定容量 Pe = n×(Jc/Jc1)1/2×Pn =2×(0.50/1.00)1/2×23.40 = 33.09 kW Pjs = Kx×Pe =0.35×33.09 = 11.58kW Qjs=Pjs×tgφ=11.58×2.29=26.5kvar(4)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率 Pjs=Kx×ΣPjs=0.95×(4.88+4.88+0.64+0.64+11.58+11.58)=32.5kW 总的无功功率 Qjs=Kx×ΣQjs=0.95×(4.97+4.97+0.75+0.75+26.5+26.5)=61.3kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(32.52+61.32)1/2=69.34kVA 总的计算电流计算 Ijs=Sjs/(1.732×Ue)=69.34/(1.732×0.3...
