高考物理大一轮复习 第九章 磁场 第25讲 磁场对运动电荷的作用实战演练试题VIP免费

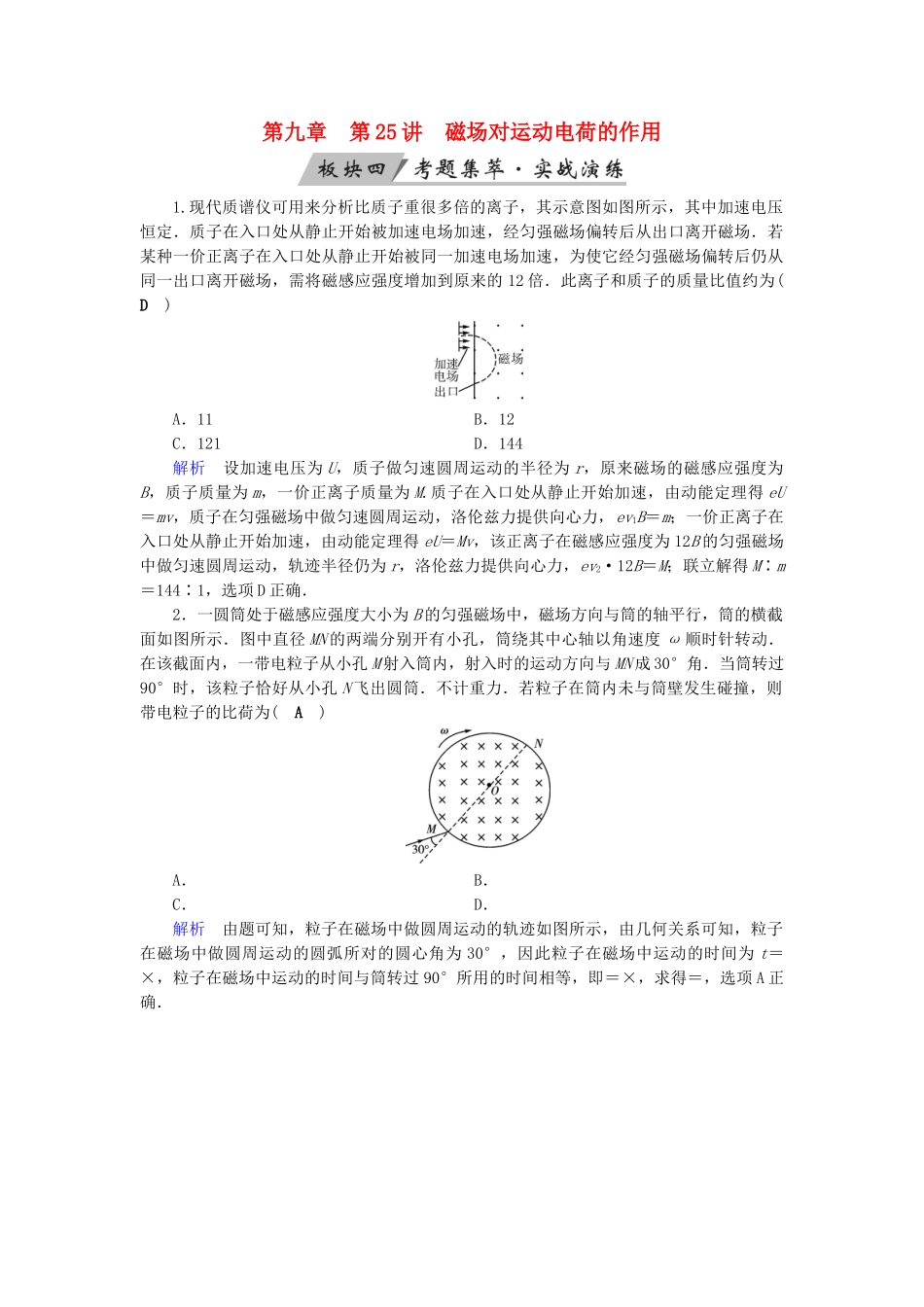

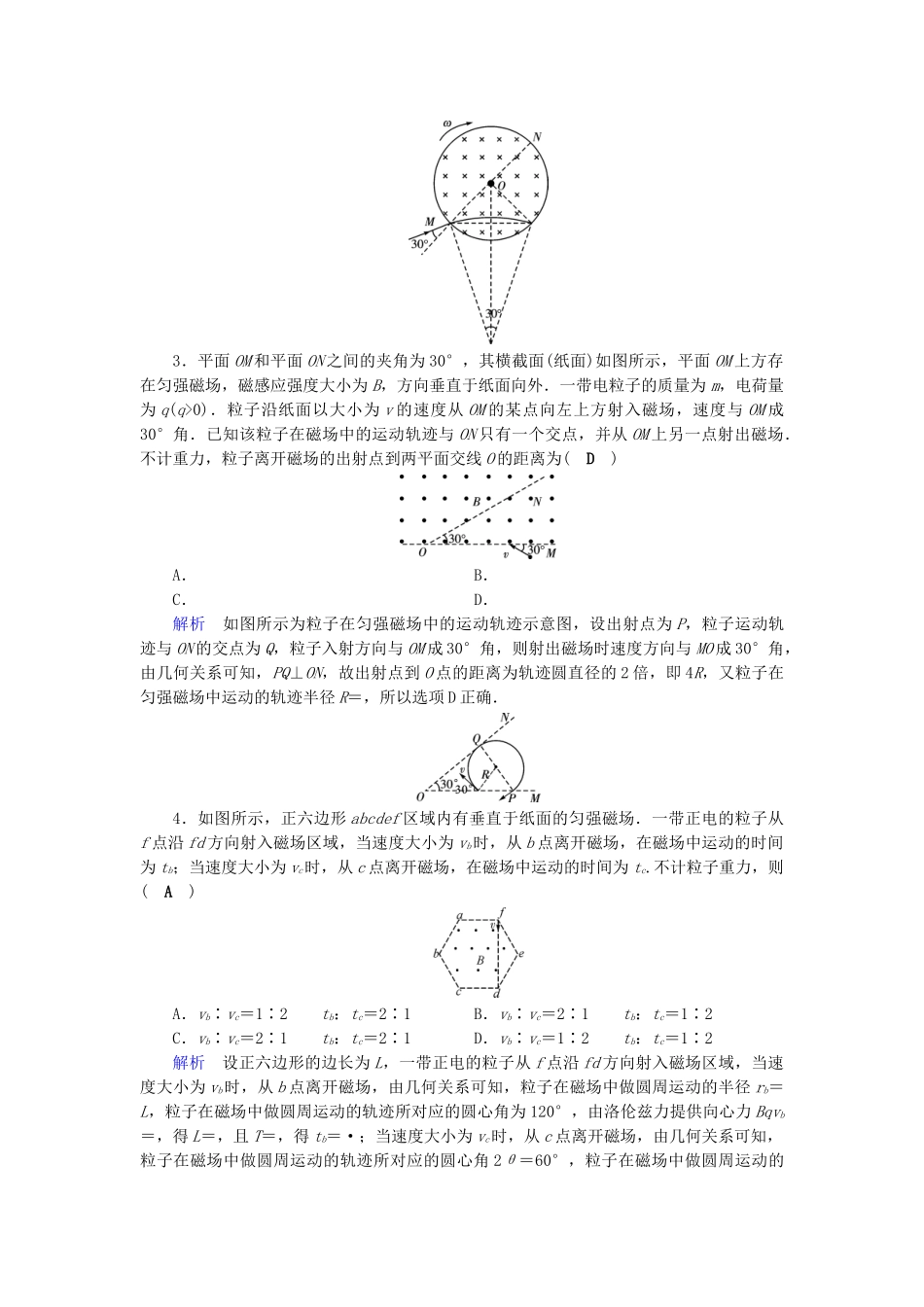

第九章第25讲磁场对运动电荷的作用1.现代质谱仪可用来分析比质子重很多倍的离子，其示意图如图所示，其中加速电压恒定．质子在入口处从静止开始被加速电场加速，经匀强磁场偏转后从出口离开磁场．若某种一价正离子在入口处从静止开始被同一加速电场加速，为使它经匀强磁场偏转后仍从同一出口离开磁场，需将磁感应强度增加到原来的12倍．此离子和质子的质量比值约为(D)A．11B．12C．121D．144解析设加速电压为U，质子做匀速圆周运动的半径为r，原来磁场的磁感应强度为B，质子质量为m，一价正离子质量为M.质子在入口处从静止开始加速，由动能定理得eU＝mv，质子在匀强磁场中做匀速圆周运动，洛伦兹力提供向心力，ev1B＝m；一价正离子在入口处从静止开始加速，由动能定理得eU＝Mv，该正离子在磁感应强度为12B的匀强磁场中做匀速圆周运动，轨迹半径仍为r，洛伦兹力提供向心力，ev2·12B＝M；联立解得M∶m＝144∶1，选项D正确．2．一圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的轴平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒绕其中心轴以角速度ω顺时针转动．在该截面内，一带电粒子从小孔M射入筒内，射入时的运动方向与MN成30°角．当筒转过90°时，该粒子恰好从小孔N飞出圆筒．不计重力．若粒子在筒内未与筒壁发生碰撞，则带电粒子的比荷为(A)A．B．C．D．解析由题可知，粒子在磁场中做圆周运动的轨迹如图所示，由几何关系可知，粒子在磁场中做圆周运动的圆弧所对的圆心角为30°，因此粒子在磁场中运动的时间为t＝×，粒子在磁场中运动的时间与筒转过90°所用的时间相等，即＝×，求得＝，选项A正确．3．平面OM和平面ON之间的夹角为30°，其横截面(纸面)如图所示，平面OM上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外．一带电粒子的质量为m，电荷量为q(q>0)．粒子沿纸面以大小为v的速度从OM的某点向左上方射入磁场，速度与OM成30°角．已知该粒子在磁场中的运动轨迹与ON只有一个交点，并从OM上另一点射出磁场．不计重力，粒子离开磁场的出射点到两平面交线O的距离为(D)A．B．C．D．解析如图所示为粒子在匀强磁场中的运动轨迹示意图，设出射点为P，粒子运动轨迹与ON的交点为Q，粒子入射方向与OM成30°角，则射出磁场时速度方向与MO成30°角，由几何关系可知，PQ⊥ON，故出射点到O点的距离为轨迹圆直径的2倍，即4R，又粒子在匀强磁场中运动的轨迹半径R＝，所以选项D正确．4．如图所示，正六边形abcdef区域内有垂直于纸面的匀强磁场．一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为vb时，从b点离开磁场，在磁场中运动的时间为tb；当速度大小为vc时，从c点离开磁场，在磁场中运动的时间为tc.不计粒子重力，则(A)A．vb∶vc＝1∶2tb：tc＝2∶1B．vb∶vc＝2∶1tb：tc＝1∶2C．vb∶vc＝2∶1tb：tc＝2∶1D．vb∶vc＝1∶2tb：tc＝1∶2解析设正六边形的边长为L，一带正电的粒子从f点沿fd方向射入磁场区域，当速度大小为vb时，从b点离开磁场，由几何关系可知，粒子在磁场中做圆周运动的半径rb＝L，粒子在磁场中做圆周运动的轨迹所对应的圆心角为120°，由洛伦兹力提供向心力Bqvb＝，得L＝，且T＝，得tb＝·；当速度大小为vc时，从c点离开磁场，由几何关系可知，粒子在磁场中做圆周运动的轨迹所对应的圆心角2θ＝60°，粒子在磁场中做圆周运动的半径rc＝L＋＝2L，同理有2L＝，tc＝·，解得vb∶vc＝1∶2，tb∶tc＝2∶1，选项A正确．5．(2017·江苏卷)一台质谱仪的工作原理如图所示．大量的甲、乙两种离子飘入电压为U0的加速电场，其初速度几乎为0，经加速后，通过宽为L的狭缝MN沿着与磁场垂直的方向进入磁感应强度为B的匀强磁场中，最后打到照相底片上．已知甲、乙两种离子的电荷量均为＋q，质量分别为2m和m，图中虚线为经过狭缝左、右边界M、N的甲种离子的运动轨迹．不考虑离子间的相互作用．(1)求甲种离子打在底片上的位置到N点的最小距离x；(2)在图中用斜线标出磁场中甲种离子经过的区域，并求该区域最窄处的宽度d；(3)若考虑加速电压有波动，在(U0－ΔU)到(U0＋ΔU)之间变化，要使甲、乙两种离子在底片上没有重叠，求狭缝宽度L满足的条件．解...
