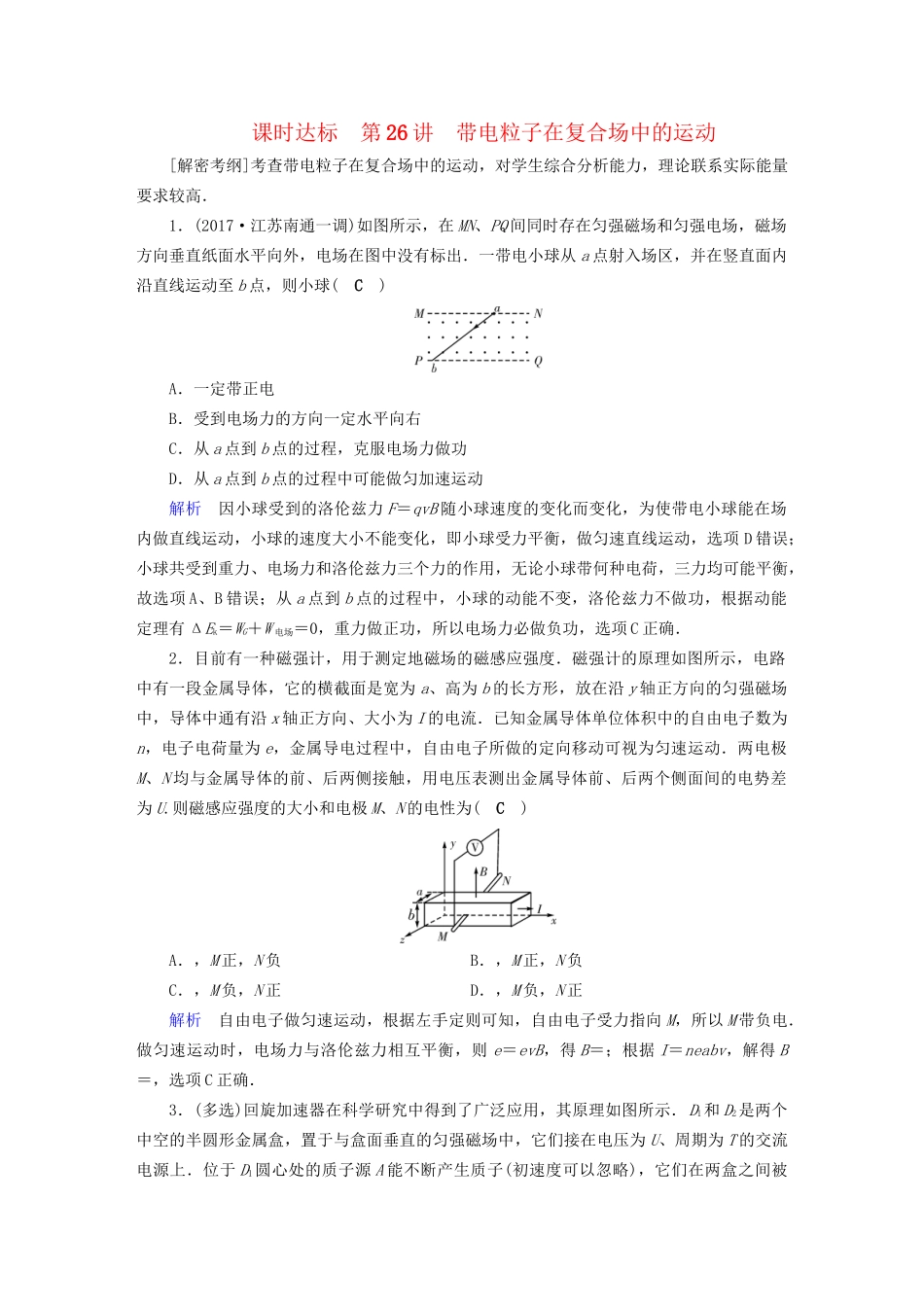

课时达标第26讲带电粒子在复合场中的运动[解密考纲]考查带电粒子在复合场中的运动，对学生综合分析能力，理论联系实际能量要求较高．1．(2017·江苏南通一调)如图所示，在MN、PQ间同时存在匀强磁场和匀强电场，磁场方向垂直纸面水平向外，电场在图中没有标出．一带电小球从a点射入场区，并在竖直面内沿直线运动至b点，则小球(C)A．一定带正电B．受到电场力的方向一定水平向右C．从a点到b点的过程，克服电场力做功D．从a点到b点的过程中可能做匀加速运动解析因小球受到的洛伦兹力F＝qvB随小球速度的变化而变化，为使带电小球能在场内做直线运动，小球的速度大小不能变化，即小球受力平衡，做匀速直线运动，选项D错误；小球共受到重力、电场力和洛伦兹力三个力的作用，无论小球带何种电荷，三力均可能平衡，故选项A、B错误；从a点到b点的过程中，小球的动能不变，洛伦兹力不做功，根据动能定理有ΔEk＝WG＋W电场＝0，重力做正功，所以电场力必做负功，选项C正确．2．目前有一种磁强计，用于测定地磁场的磁感应强度．磁强计的原理如图所示，电路中有一段金属导体，它的横截面是宽为a、高为b的长方形，放在沿y轴正方向的匀强磁场中，导体中通有沿x轴正方向、大小为I的电流．已知金属导体单位体积中的自由电子数为n，电子电荷量为e，金属导电过程中，自由电子所做的定向移动可视为匀速运动．两电极M、N均与金属导体的前、后两侧接触，用电压表测出金属导体前、后两个侧面间的电势差为U.则磁感应强度的大小和电极M、N的电性为(C)A．，M正，N负B．，M正，N负C．，M负，N正D．，M负，N正解析自由电子做匀速运动，根据左手定则可知，自由电子受力指向M，所以M带负电．做匀速运动时，电场力与洛伦兹力相互平衡，则e＝evB，得B＝；根据I＝neabv，解得B＝，选项C正确．3．(多选)回旋加速器在科学研究中得到了广泛应用，其原理如图所示．D1和D2是两个中空的半圆形金属盒，置于与盒面垂直的匀强磁场中，它们接在电压为U、周期为T的交流电源上．位于D1圆心处的质子源A能不断产生质子(初速度可以忽略)，它们在两盒之间被电场加速．当质子被加速到最大动能Ek后，再将它们引出．忽略质子在电场中的运动时间，则下列说法中正确的是(BD)A．若只增大交变电压U，则质子的最大动能Ek会变大B．若只增大交变电压U，则质子在回旋加速器中运行的时间会变短C．若只将交变电压的周期变为2T，仍可用此装置加速质子D．质子第n次被加速前、后的轨道半径之比为∶解析由r＝可知，质子经加速后的最大速度与回旋加速器的最大半径有关，而与交变电压U无关，故选项A错误；增大交变电压，质子加速的次数减少，所以质子在回旋加速器中的运行时间变短，选项B正确；为了使质子能在回旋加速器中加速，质子的运动周期应与交变电压的周期相同，选项C错误；由nqU＝mv以及rn＝可得质子第n次被加速前、后的轨道半径之比为∶，选项D正确．4．(多选)磁流体发电是一项新兴技术，它可以把物体的内能直接转化为电能，如图是它的示意图，平行金属板A、B之间有一个很强的磁场，将一束等离子体(即高温下电离的气体，含有大量正、负离子)喷入磁场，A、B两板间便产生电压．如果把A、B和用电器连接，A、B就是直流电源的两个电极，设A、B两板间距为d，磁感应强度为B′，等离子体以速度v沿垂直于磁场的方向射入A、B两板之间，则下列说法正确的是(BC)A．A是直流电源的正极B．B是直流电源的正极C．电源的电动势为B′dvD．电源的电动势为qvB′解析根据右手定则，正电荷向下偏转，所以B板带正电，为直流电源的正极；选项B正确，A错误；电荷最终在电场力和洛伦兹力作用下处于平衡，有qB′v＝q，解得E＝B′dv，故选项C正确，D错误．5．(多选)如图所示是质谱仪的工作原理示意图．带电粒子被加速电场加速后，进入速度选择器．速度选择器内相互正交的匀强磁场和匀强电场的强度分别为B和E.平板S上有可让粒子通过的狭缝P和记录粒子位置的胶片A1A2，平板S下方有强度为B0的匀强磁场．下列表述正确的是(ABC)A．质谱仪是分析同位素的重要工具B．速度选择器中的磁场方向垂直纸面向外C．能通过狭缝P的带电粒子的速率等于D．粒子打在胶片上的位置越靠近狭缝P，粒子的...
