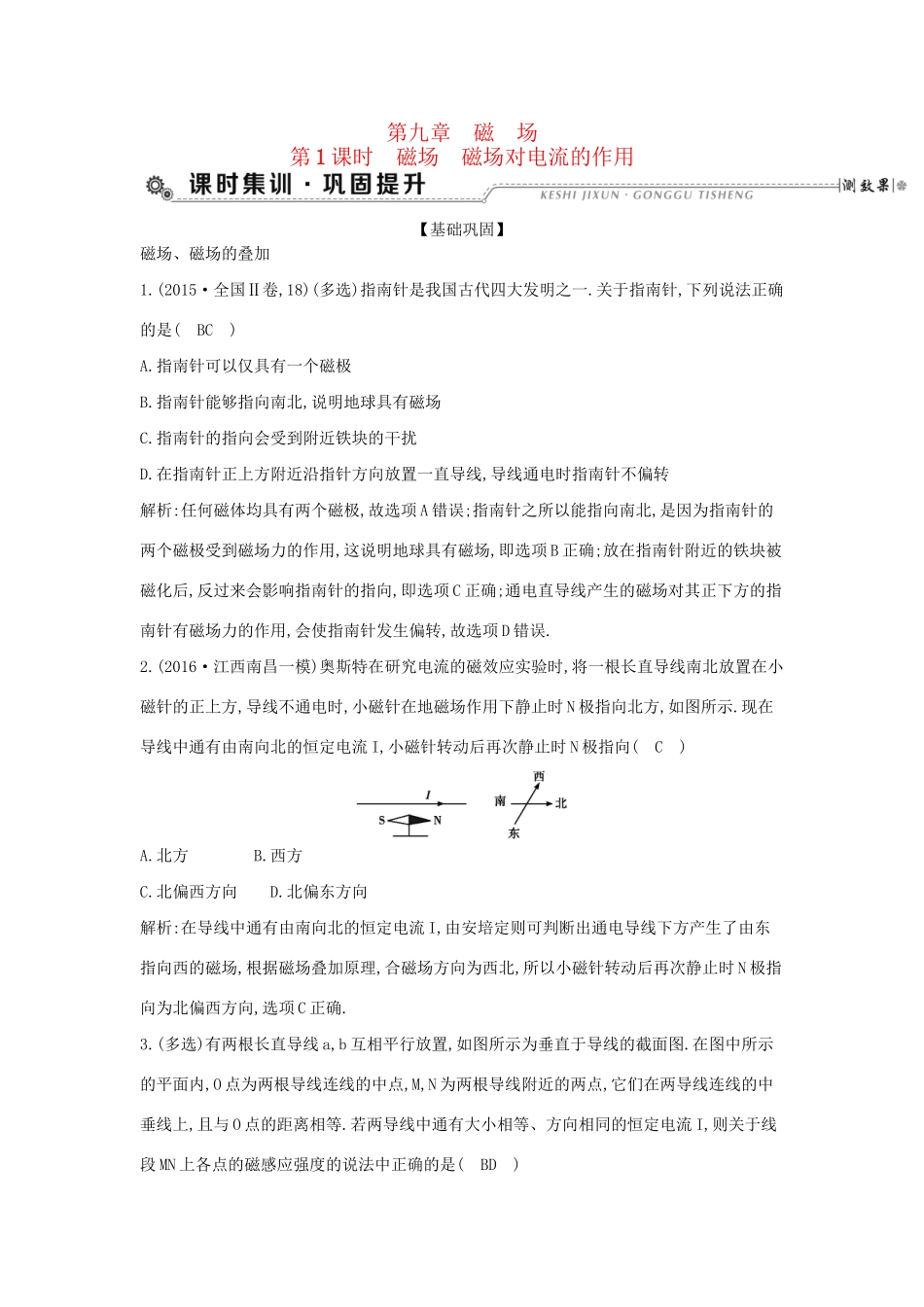

第九章磁场第1课时磁场磁场对电流的作用【基础巩固】磁场、磁场的叠加1.(2015·全国Ⅱ卷,18)(多选)指南针是我国古代四大发明之一.关于指南针,下列说法正确的是(BC)A.指南针可以仅具有一个磁极B.指南针能够指向南北,说明地球具有磁场C.指南针的指向会受到附近铁块的干扰D.在指南针正上方附近沿指针方向放置一直导线,导线通电时指南针不偏转解析:任何磁体均具有两个磁极,故选项A错误;指南针之所以能指向南北,是因为指南针的两个磁极受到磁场力的作用,这说明地球具有磁场,即选项B正确;放在指南针附近的铁块被磁化后,反过来会影响指南针的指向,即选项C正确;通电直导线产生的磁场对其正下方的指南针有磁场力的作用,会使指南针发生偏转,故选项D错误.2.(2016·江西南昌一模)奥斯特在研究电流的磁效应实验时,将一根长直导线南北放置在小磁针的正上方,导线不通电时,小磁针在地磁场作用下静止时N极指向北方,如图所示.现在导线中通有由南向北的恒定电流I,小磁针转动后再次静止时N极指向(C)A.北方B.西方C.北偏西方向D.北偏东方向解析:在导线中通有由南向北的恒定电流I,由安培定则可判断出通电导线下方产生了由东指向西的磁场,根据磁场叠加原理,合磁场方向为西北,所以小磁针转动后再次静止时N极指向为北偏西方向,选项C正确.3.(多选)有两根长直导线a,b互相平行放置,如图所示为垂直于导线的截面图.在图中所示的平面内,O点为两根导线连线的中点,M,N为两根导线附近的两点,它们在两导线连线的中垂线上,且与O点的距离相等.若两导线中通有大小相等、方向相同的恒定电流I,则关于线段MN上各点的磁感应强度的说法中正确的是(BD)A.M点和N点的磁感应强度大小相等,方向相同B.M点和N点的磁感应强度大小相等,方向相反C.在线段MN上各点的磁感应强度都不可能为零D.在线段MN上只有一点的磁感应强度为零解析:两根导线分别在M点和N点产生的磁感应强度大小相等,方向如图所示,分析得θ1=θ2=θ3=θ4,矢量相加可知M点,N点的磁感应强度大小相等,方向相反,选项B正确;线段MN中点O的磁感应强度为零,选项D正确.安培力及计算公式的考查4.(2014·全国Ⅰ卷,15)关于通电直导线在匀强磁场中所受的安培力,下列说法正确的是(B)A.安培力的方向可以不垂直于直导线B.安培力的方向总是垂直于磁场的方向C.安培力的大小与通电直导线和磁场方向的夹角无关D.将直导线从中点折成直角,安培力的大小一定变为原来的一半解析:安培力总是垂直于磁场与电流所决定的平面,因此,安培力总与磁场和电流的方向垂直,A项错误,B项正确;安培力F=ILBsinθ,其中θ是导线与磁场方向的夹角,所以C项错误;以直导线与磁场垂直放置为例,将直导线从中点折成直角,导线受到安培力的有效长度变为原来的,安培力变为原来的,D项错误.5.导学号00622579(2016·湖北武汉调研)如图所示,磁感应强度大小为B的匀强磁场方向斜向右上方,与水平方向所夹的锐角为45°.将一个金属圆环ab置于磁场中,圆环的圆心为O,半径为r,两条半径Oa和Ob相互垂直,且Oa沿水平方向.当圆环中通以电流I时,圆环受到的安培力大小为(A)A.BIrB.πBIrC.BIrD.2BIr解析:连接题图中a,b两点,由几何关系知ab连线与磁场方向垂直,故金属圆环在磁场中所受安培力的有效长度为r,所受安培力为BIr,选项A正确.安培力作用下导体运动情况的判定6.(2016·江苏常州模拟)如图所示,固定不动的绝缘直导线mn和可以自由移动的矩形线框abcd位于同一平面内,mn与ad,bc边平行且离ad边较近.当导线mn中通以方向向上的电流,线框中通以顺时针方向的电流时,线框的运动情况是(B)A.向左运动B.向右运动C.以mn为轴转动D.静止不动解析:以mn为研究对象,线框内磁场方向垂直纸面向里,由左手定则知导线mn受到向左的安培力,由牛顿第三定律可知线框受到向右的作用力,故线框向右运动,选项B正确.7.如图所示,把一重力不计的通电直导线水平放在蹄形磁铁两极的正上方,导线可以自由转动,当导线通入图示方向电流I时,导线的运动情况是(从上往下看)(A)A.顺时针方向转动,同时下降B.顺时针方向转动,同时上升C.逆时针方向转动,同时下降D.逆时针方向转动,同时上升解析:由电流元法,如图所示,把直线电流等效为AO′,O′O,OB三段电流元(O′O段极短),由于O′O段电流方向与该处磁场...
