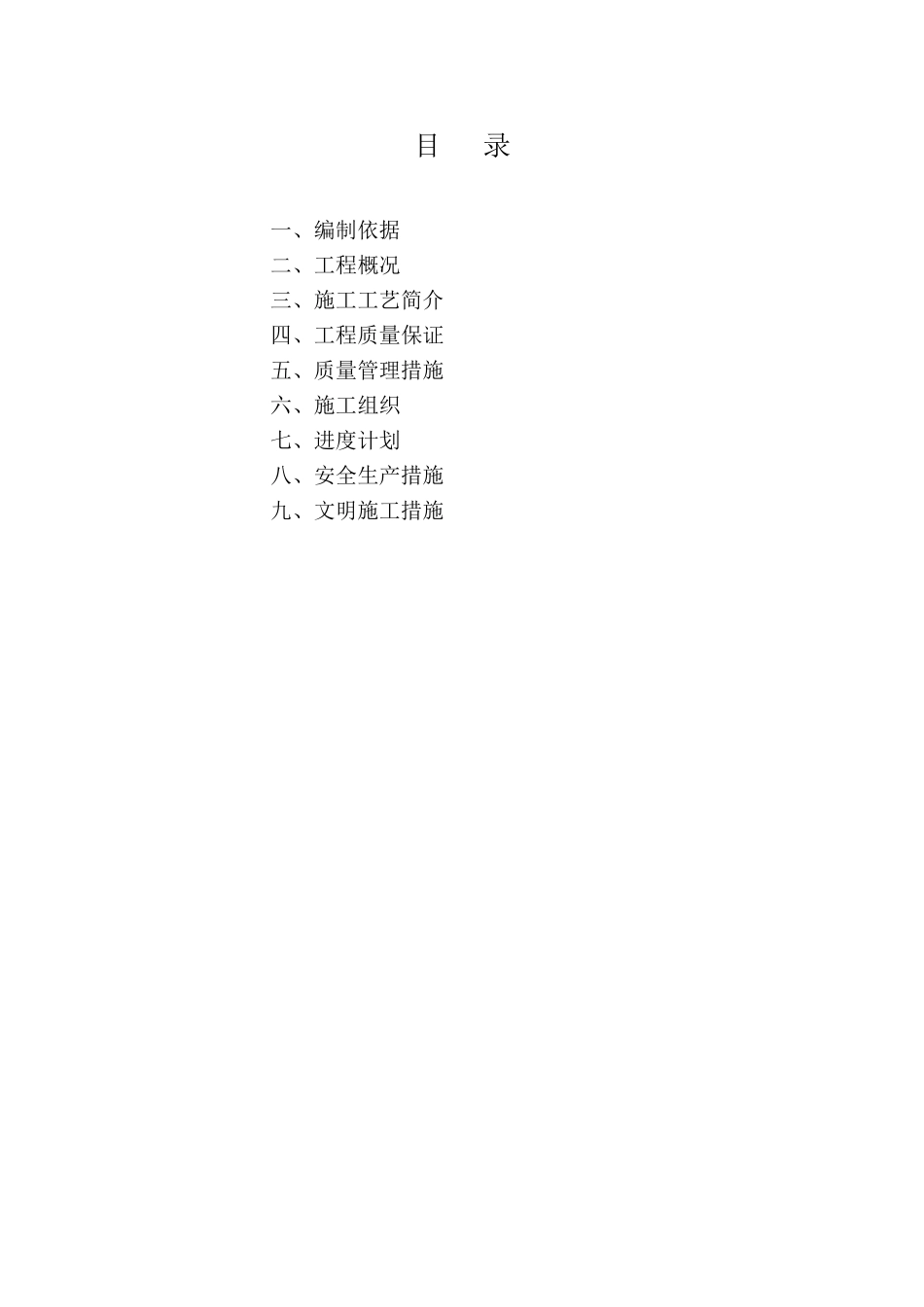

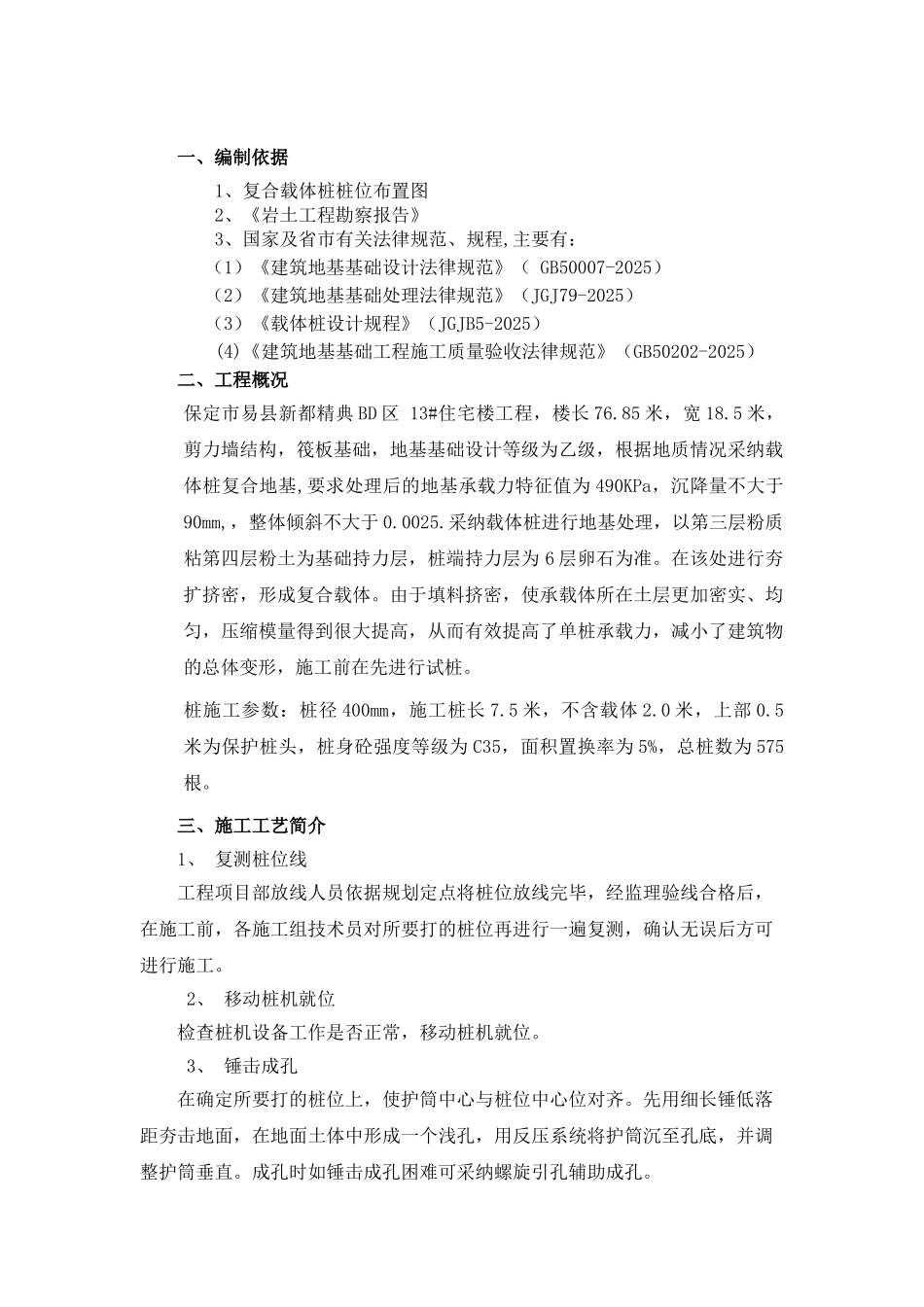

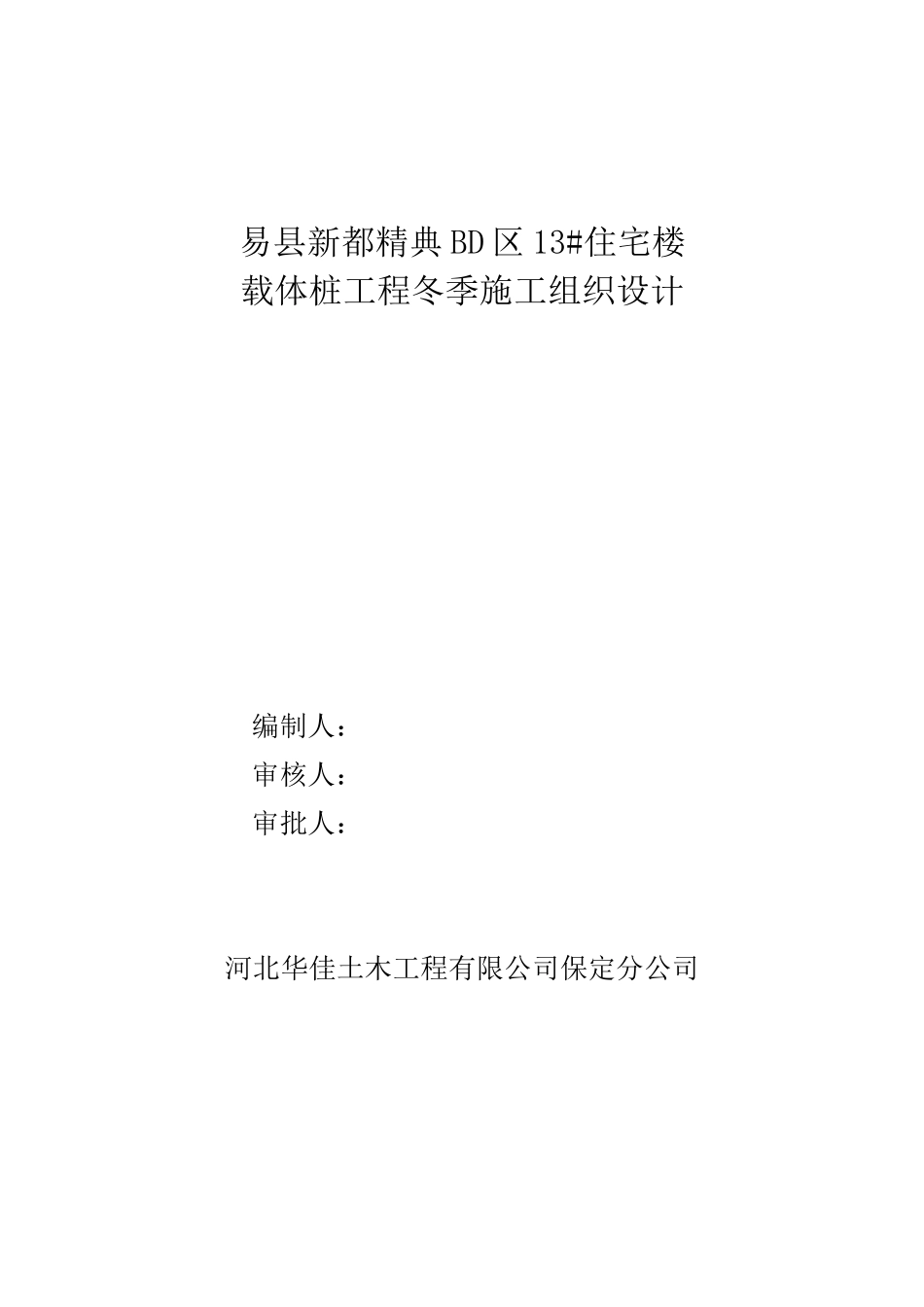

易县新都精典 BD 区 13#住宅楼载体桩工程冬季施工组织设计编制人：审核人：审批人：河北华佳土木工程有限公司保定分公司目 录一、编制依据 二、工程概况 三、施工工艺简介 四、工程质量保证 五、质量管理措施 六、施工组织 七、进度计划 八、安全生产措施 九、文明施工措施 一、编制依据 1、复合载体桩桩位布置图2、《岩土工程勘察报告》3、国家及省市有关法律规范、规程,主要有： （1）《建筑地基基础设计法律规范》（ GB50007-2025） （2）《建筑地基基础处理法律规范》（JGJ79-2025）（3）《载体桩设计规程》（JGJB5-2025） (4)《建筑地基基础工程施工质量验收法律规范》（GB50202-2025） 二、工程概况保定市易县新都精典 BD 区 13#住宅楼工程，楼长 76.85 米，宽 18.5 米，剪力墙结构，筏板基础，地基基础设计等级为乙级，根据地质情况采纳载体桩复合地基,要求处理后的地基承载力特征值为 490KPa，沉降量不大于90mm,，整体倾斜不大于 0.0025.采纳载体桩进行地基处理，以第三层粉质粘第四层粉土为基础持力层，桩端持力层为 6 层卵石为准。在该处进行夯扩挤密，形成复合载体。由于填料挤密，使承载体所在土层更加密实、均匀，压缩模量得到很大提高，从而有效提高了单桩承载力，减小了建筑物的总体变形，施工前在先进行试桩。桩施工参数：桩径 400mm，施工桩长 7.5 米，不含载体 2.0 米，上部 0.5米为保护桩头，桩身砼强度等级为 C35，面积置换率为 5%，总桩数为 575根。三、施工工艺简介1、 复测桩位线工程项目部放线人员依据规划定点将桩位放线完毕，经监理验线合格后，在施工前，各施工组技术员对所要打的桩位再进行一遍复测，确认无误后方可进行施工。2、 移动桩机就位检查桩机设备工作是否正常，移动桩机就位。3、 锤击成孔在确定所要打的桩位上，使护筒中心与桩位中心位对齐。先用细长锤低落距夯击地面，在地面土体中形成一个浅孔，用反压系统将护筒沉至孔底，并调整护筒垂直。成孔时如锤击成孔困难可采纳螺旋引孔辅助成孔。4、 沉护筒至设计标高提高细长锤夯击成孔，将护筒沉至孔底，经反复操作后，将护筒沉至设计标高处。当接近桩底标高时，控制重锤落距，准确将护筒沉至设计标高。5、 填料夯击护筒沉至设计标高后，提升重锤高出填料口，进行填料，锤做自由落体运动，夯击填充料。6、 实测三击贯入度承载体形成密实状态后，在不填料的情况下，锤重 3.5T，落距 6m 落距做自由落体运动，严...
