施工临时用电专项方案

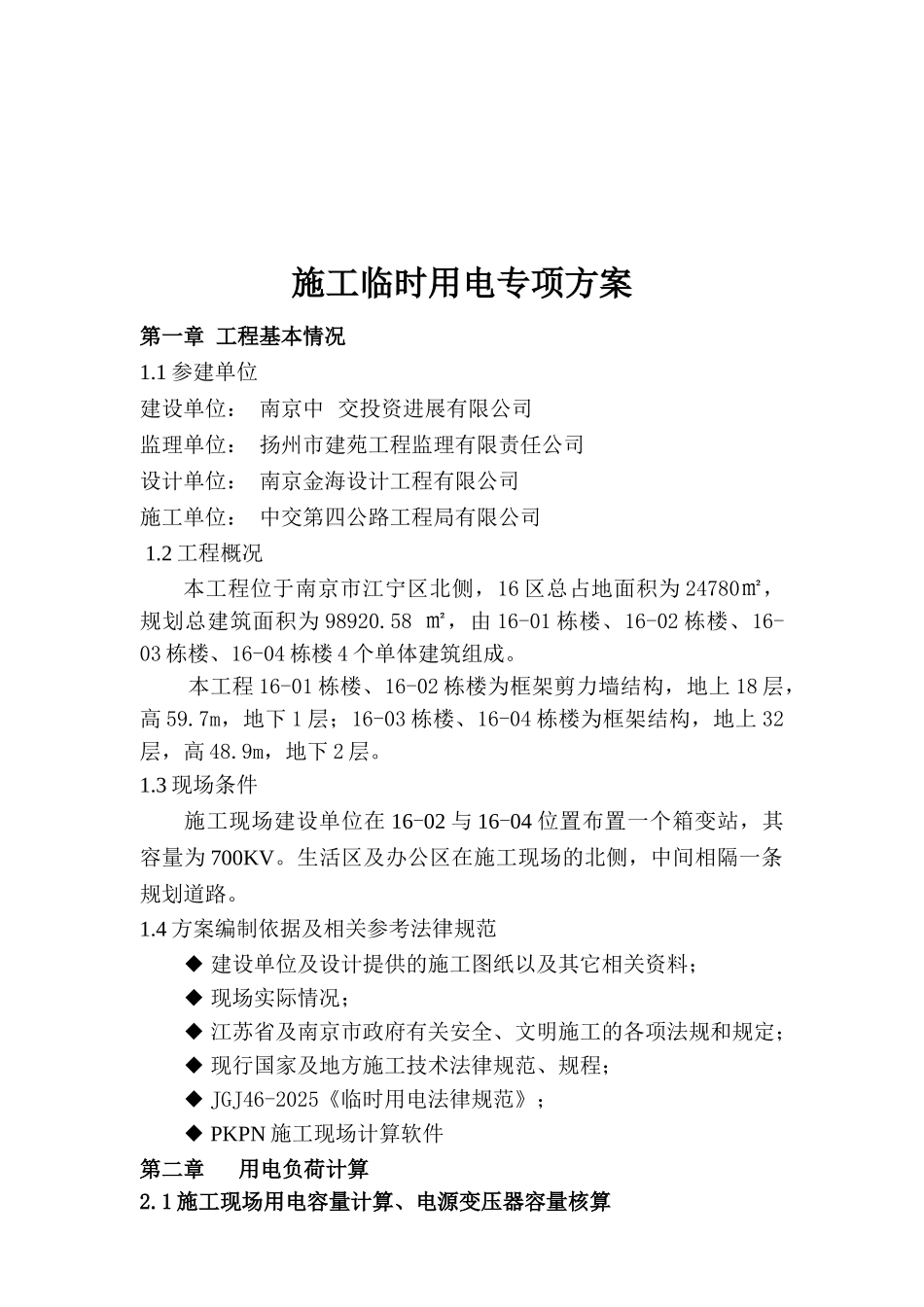

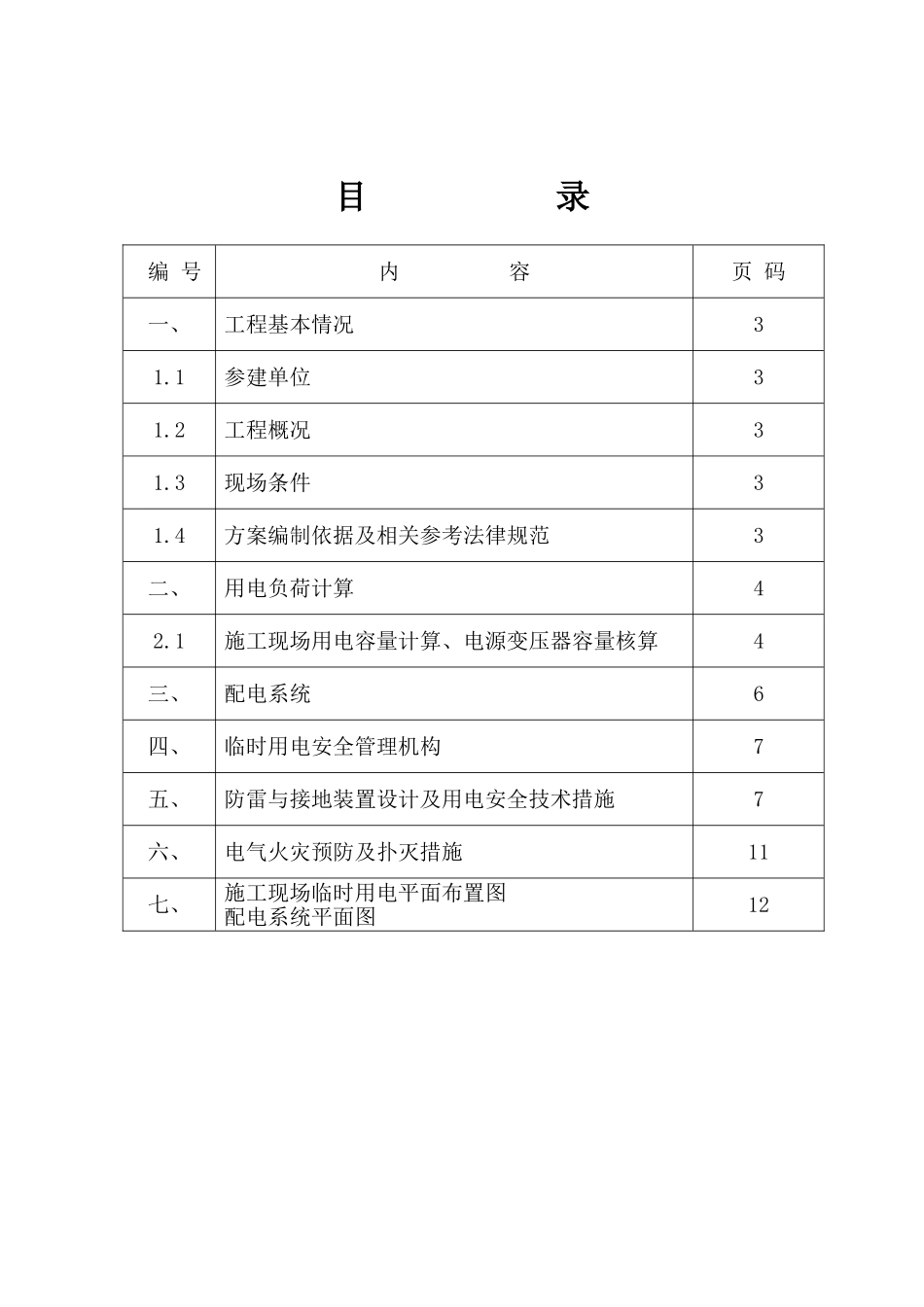

目 录编 号内 容页 码一、工程基本情况31.1参建单位31.2工程概况31.3现场条件31.4方案编制依据及相关参考法律规范3二、用电负荷计算42.1施工现场用电容量计算、电源变压器容量核算4三、配电系统6四、临时用电安全管理机构7五、防雷与接地装置设计及用电安全技术措施7六、电气火灾预防及扑灭措施11七、施工现场临时用电平面布置图配电系统平面图12施工临时用电专项方案第一章 工程基本情况1.1 参建单位建设单位： 南京中 交投资进展有限公司监理单位： 扬州市建苑工程监理有限责任公司设计单位： 南京金海设计工程有限公司施工单位： 中交第四公路工程局有限公司 1.2 工程概况本工程位于南京市江宁区北侧，16 区总占地面积为 24780㎡，规划总建筑面积为 98920.58 ㎡，由 16-01 栋楼、16-02 栋楼、16-03 栋楼、16-04 栋楼 4 个单体建筑组成。 本工程 16-01 栋楼、16-02 栋楼为框架剪力墙结构，地上 18 层，高 59.7m，地下 1 层；16-03 栋楼、16-04 栋楼为框架结构，地上 32层，高 48.9m，地下 2 层。1.3 现场条件施工现场建设单位在 16-02 与 16-04 位置布置一个箱变站，其容量为 700KV。生活区及办公区在施工现场的北侧，中间相隔一条规划道路。1.4 方案编制依据及相关参考法律规范◆ 建设单位及设计提供的施工图纸以及其它相关资料；◆ 现场实际情况；◆ 江苏省及南京市政府有关安全、文明施工的各项法规和规定；◆ 现行国家及地方施工技术法律规范、规程；◆ JGJ46-2025《临时用电法律规范》；◆ PKPN 施工现场计算软件第二章用电负荷计算2.1 施工现场用电容量计算、电源变压器容量核算施工场地临时供电计算书 一、用电量计算: 施工场地临时供电包括施工及照明用电两个方面，计算公式如下： 其中 P ── 计算用电量(kW)，即供电设备总需要容量； Pc ── 全部施工动力用电设备额定用量之和； Pa ── 室内照明设备额定用电量之和； Pb ── 室外照明设备额定用电量之和； K1 ── 全部施工用电设备同时使用系数； 总数10台以内取0.75；10—30台取0.7；30台以上取0.6； K2 ── 室内照明设备同时使用系数，取0.8； K3 ── 室外照明设备同时使用系数，取1.0； 综合考虑施工用电约占总用电量90%，室内外照明电约占总用电量10%，则有 全部施工动力用电设备额定用量： ────────────────────────────── 序号 额定功率(kW) 距离电...
