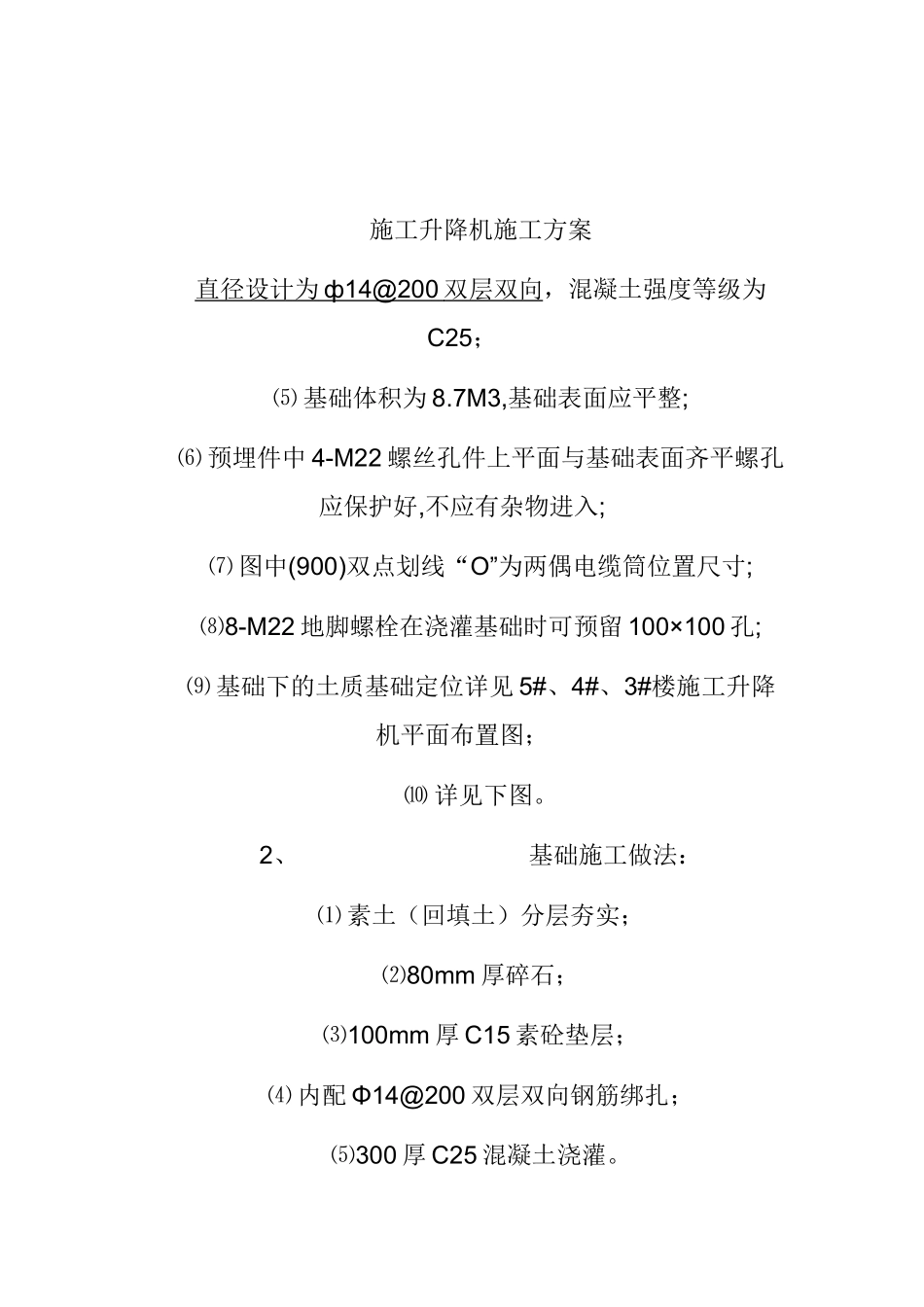

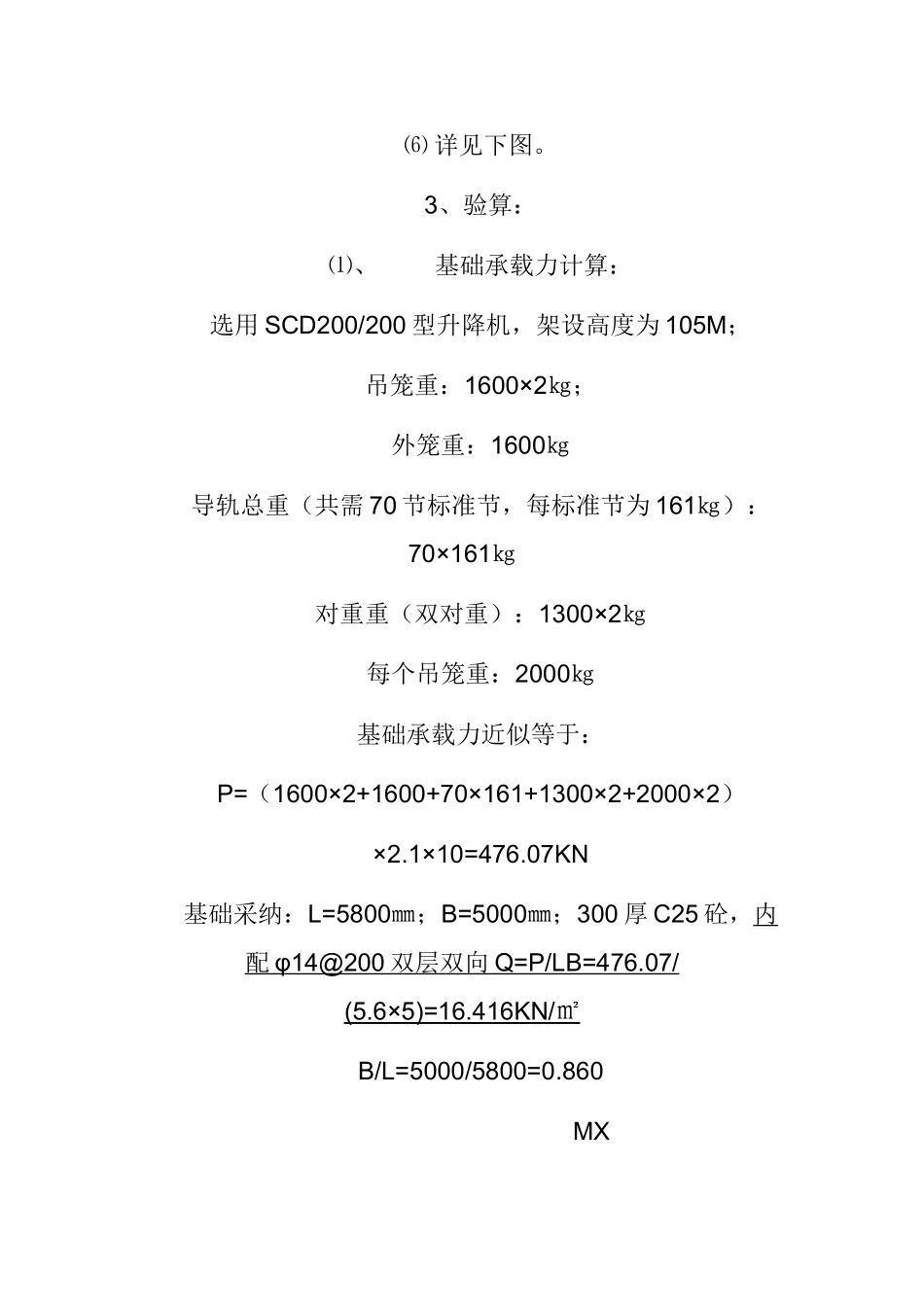

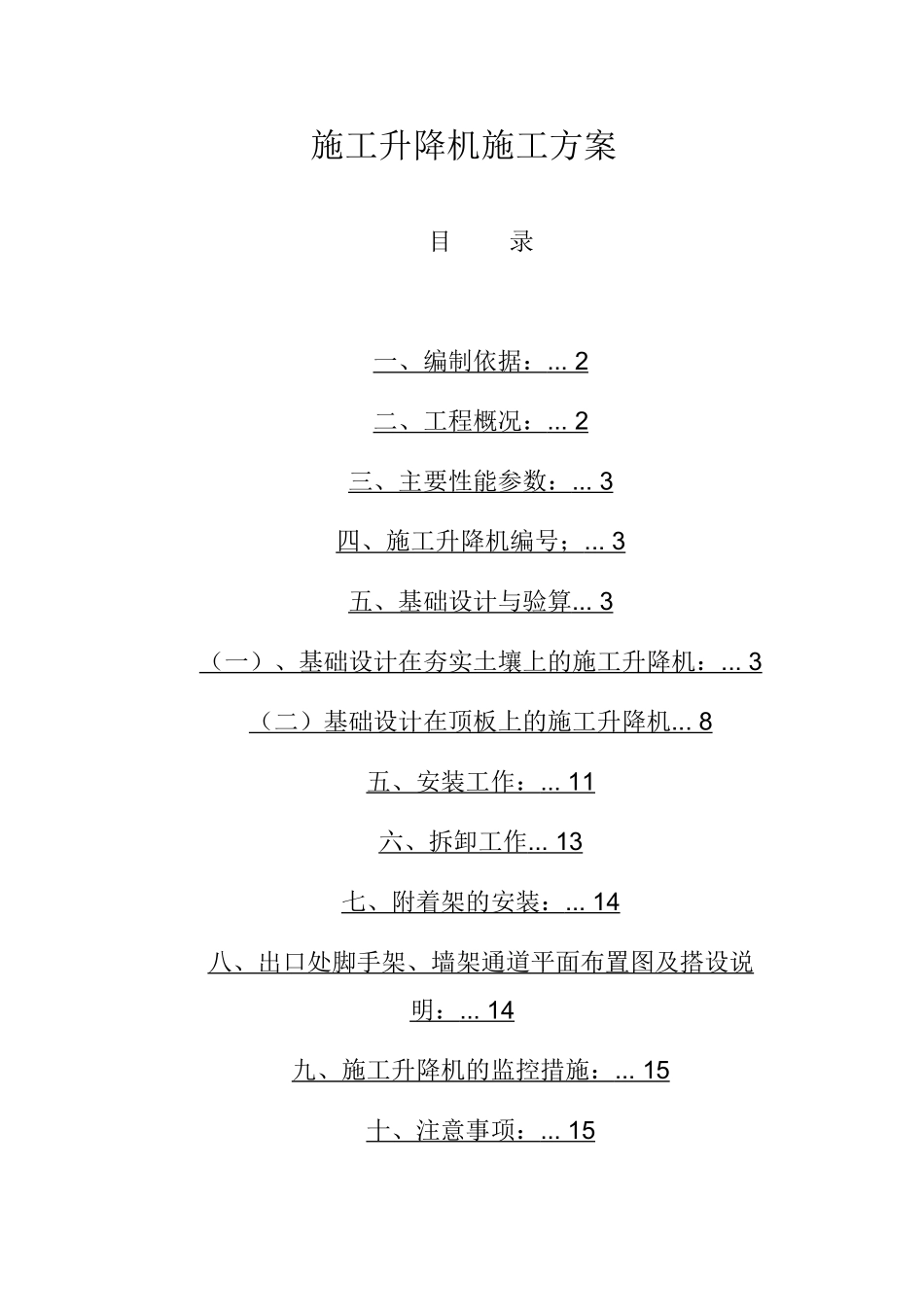

施工升降机施工方案 目 录 一、编制依据： ... 2 二、工程概况： ... 2 三、主要性能参数： ... 3 四、施工升降机编号； ... 3 五、基础设计与验算 ... 3 （一）、基础设计在夯实土壤上的施工升降机： ... 3 （二）基础设计在顶板上的施工升降机 ... 8 五、安装工作： ... 11 六、拆卸工作 ... 13 七、附着架的安装： ... 14 八、出口处脚手架、墙架通道平面布置图及搭设说明： ... 14 九、施工升降机的监控措施： ... 15 十、注意事项： ... 15 施工升降机施工方案直径设计为 ф14@200 双层双向 ，混凝土强度等级为C25；⑸ 基础体积为 8.7M3,基础表面应平整;⑹ 预埋件中 4-M22 螺丝孔件上平面与基础表面齐平螺孔应保护好,不应有杂物进入;⑺ 图中(900)双点划线“Ο”为两偶电缆筒位置尺寸;⑻8-M22 地脚螺栓在浇灌基础时可预留 100×100 孔;⑼ 基础下的土质基础定位详见 5#、4#、3#楼施工升降机平面布置图；⑽ 详见下图。2、 基础施工做法：⑴ 素土（回填土）分层夯实；⑵80mm 厚碎石；⑶100mm 厚 C15 素砼垫层；⑷ 内配 Φ14@200 双层双向钢筋绑扎；⑸300 厚 C25 混凝土浇灌。⑹ 详见下图。3、验算：⑴、 基础承载力计算：选用 SCD200/200 型升降机，架设高度为 105M；吊笼重：1600×2㎏；外笼重：1600㎏导轨总重（共需 70 节标准节，每标准节为 161㎏）：70×161㎏对重重（双对重）：1300×2㎏每个吊笼重：2000㎏基础承载力近似等于：P=（1600×2+1600+70×161+1300×2+2000×2）×2.1×10=476.07KN基础采纳：L=5800㎜；B=5000㎜；300 厚 C25 砼，内配 φ14@200 双层双向 Q=P/LB=476.07/ (5.6×5)=16.416KN/ ㎡ B/L=5000/5800=0.860 MX B MY L查表得:MX=0.0506-0.001=0.0496MY=0.0348+0.0002=0.0035MX=0.0496×16.416×52=20.356 KN·MMY=0.035×16.416×52=14.364 KN·MMX(μ)= MX+μ·MY=20.356+(1/6×14.364)=22.75KN·M(其中 μ 取 1/6)MY(μ)= MY+ μ·MX=14.364+(20.356×1/6)=17.757 KN·M取 1M 宽板带进行验算:fcm=13.5N/㎜2,fy=310N/㎜2As=769.3㎜2,b0=1000,h0=300-25-7=268㎜∴ X= fy As/ fcm b0=(310×769.3)/(13.5×1000)=18㎜MU=310×769.3(268-18/2)=63.4 KN·M> MY(μ)因此,满足要求。地耐力验算：由传递途径可知它的景响面积为 6.00×5.2;P=P/A=476.07/(6×5.2)=15.2 KN·M2因此,地耐力大于 0.15MPa;即满足要求...
