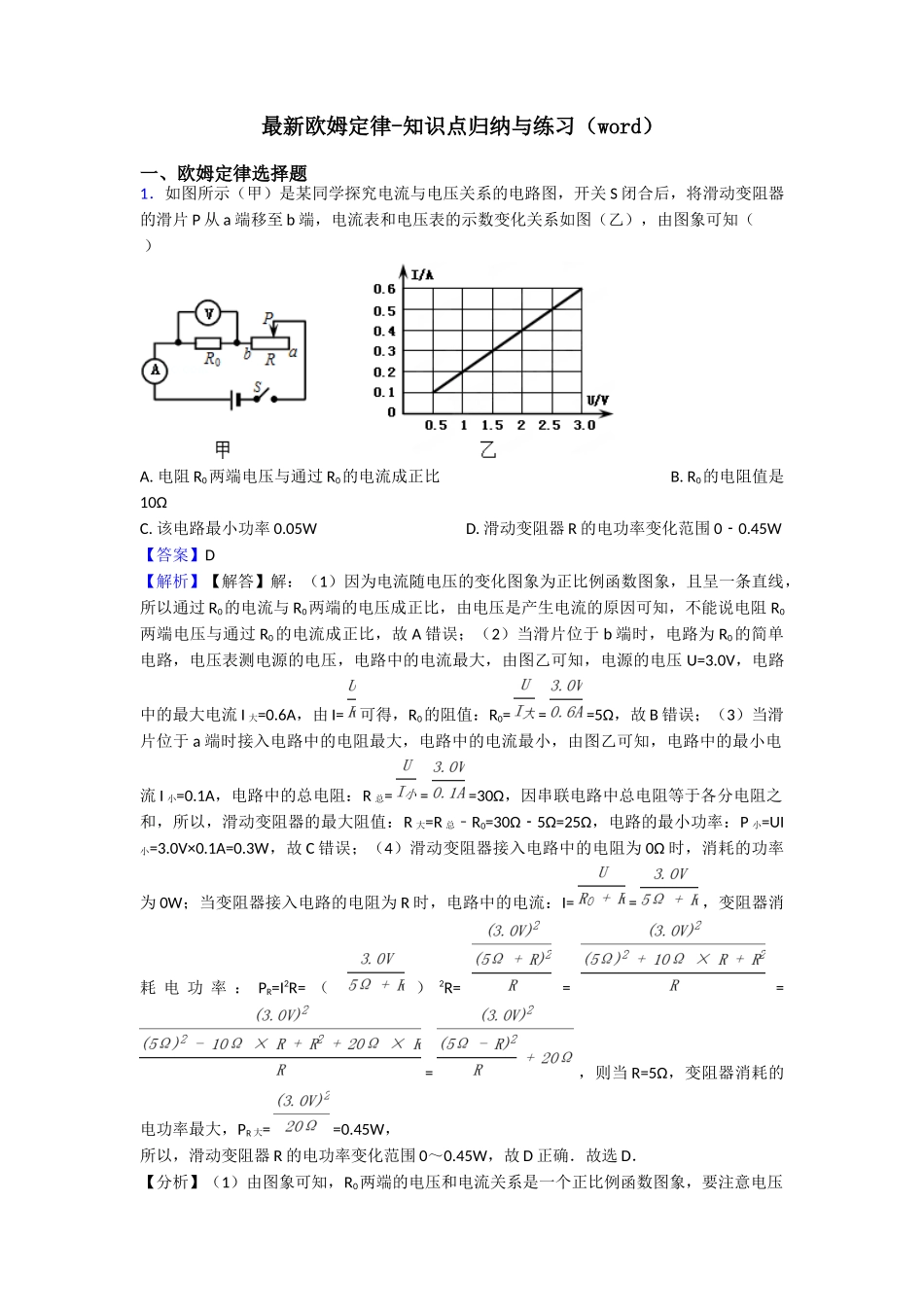

最新欧姆定律-知识点归纳与练习（word）一、欧姆定律选择题1．如图所示（甲）是某同学探究电流与电压关系的电路图，开关 S 闭合后，将滑动变阻器的滑片 P 从 a 端移至 b 端，电流表和电压表的示数变化关系如图（乙），由图象可知（ ） A. 电阻 R0两端电压与通过 R0的电流成正比 B. R0的电阻值是10ΩC. 该电路最小功率 0.05W D. 滑动变阻器 R 的电功率变化范围 00.45W﹣【答案】D 【解析】【解答】解：（1）因为电流随电压的变化图象为正比例函数图象，且呈一条直线，所以通过 R0的电流与 R0两端的电压成正比，由电压是产生电流的原因可知，不能说电阻 R0两端电压与通过 R0的电流成正比，故 A 错误；（2）当滑片位于 b 端时，电路为 R0的简单电路，电压表测电源的电压，电路中的电流最大，由图乙可知，电源的电压 U=3.0V，电路中的最大电流 I 大=0.6A，由 I= 可得，R0的阻值：R0= = =5Ω，故 B 错误；（3）当滑片位于 a 端时接入电路中的电阻最大，电路中的电流最小，由图乙可知，电路中的最小电流 I 小=0.1A，电路中的总电阻：R 总= = =30Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器的最大阻值：R 大=R 总﹣R0=30Ω5Ω=25Ω﹣，电路的最小功率：P 小=UI小=3.0V×0.1A=0.3W，故 C 错误；（4）滑动变阻器接入电路中的电阻为 0Ω 时，消耗的功率为 0W；当变阻器接入电路的电阻为 R 时，电路中的电流：I= = ，变阻器消耗 电 功 率 ： PR=I2R= （ ） 2R= = = = ，则当 R=5Ω，变阻器消耗的电功率最大，PR 大= =0.45W， 所以，滑动变阻器 R 的电功率变化范围 0～0.45W，故 D 正确．故选 D．【分析】（1）由图象可知，R0两端的电压和电流关系是一个正比例函数图象，要注意电压是电流产生的原因；（2），当滑片位于 b 端时，电路为 R0的简单电路，电压表测电源的电压，此时电路中的电流最大，根据图象读出电表的示数，利用欧姆定律求出 R0的电阻值；（3）当滑片位于 a 端时，滑动变阻器的电阻完全接入电路中，电路中的电流最小，由图象读出电表的示数，根据 P=UI 求出电路中的最小功率；（4）滑动变阻器接入电路中的电阻为 0Ω 时，消耗的功率为 0W；根据电阻的串联和欧姆定律表示出电路中的电流，根据 P=I2R表示出滑动变阻器消耗的电功率，然后根据数学知识确定滑动变阻器消耗的最大功率，进一步得出滑动变阻器消耗电功率的变化．2．标有...
