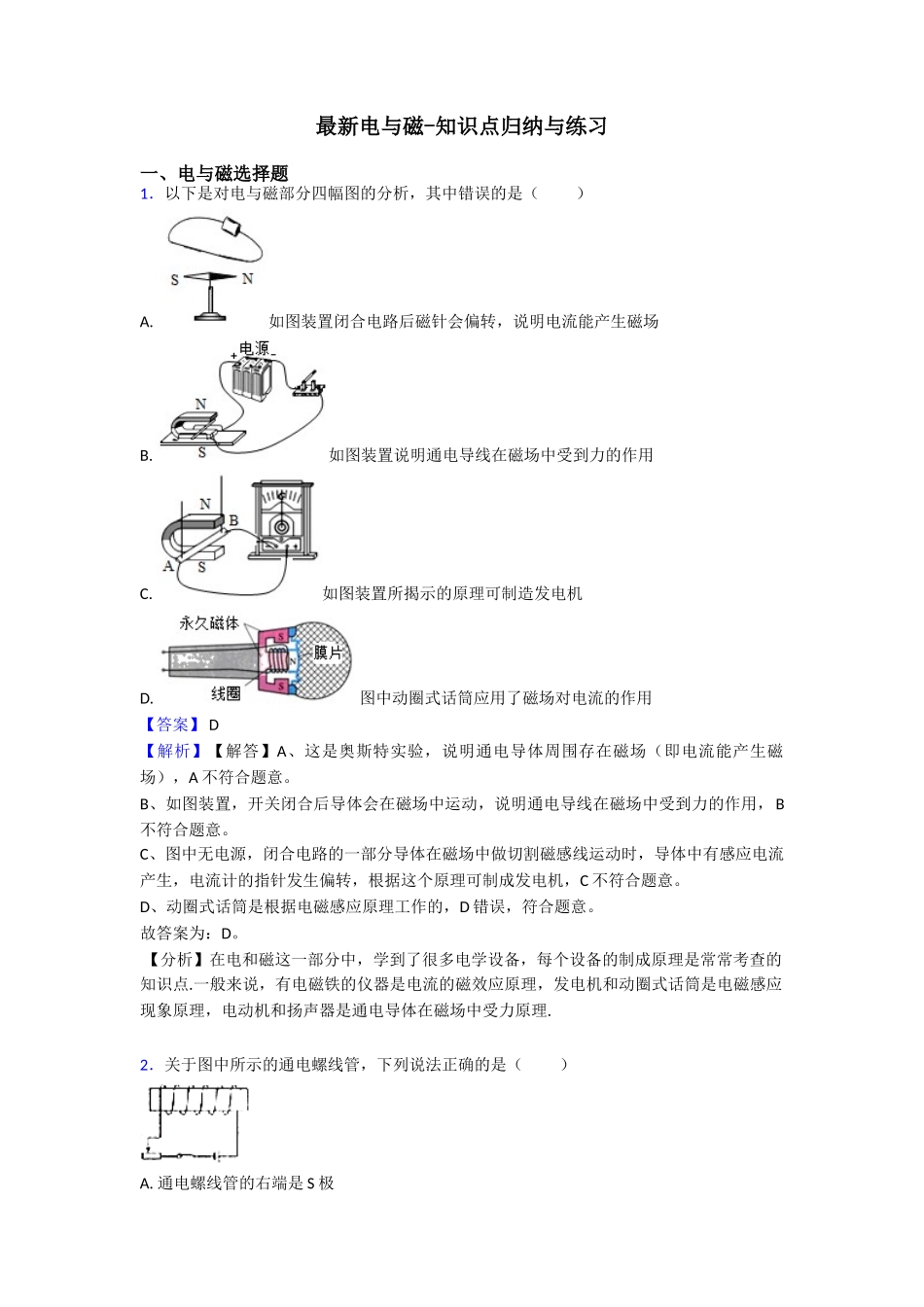

最新电与磁-知识点归纳与练习一、电与磁选择题1．以下是对电与磁部分四幅图的分析，其中错误的是（ ） A
如图装置闭合电路后磁针会偏转，说明电流能产生磁场B
如图装置说明通电导线在磁场中受到力的作用C
如图装置所揭示的原理可制造发电机D
图中动圈式话筒应用了磁场对电流的作用【答案】 D 【解析】【解答】A、这是奥斯特实验，说明通电导体周围存在磁场（即电流能产生磁场），A 不符合题意
B、如图装置，开关闭合后导体会在磁场中运动，说明通电导线在磁场中受到力的作用，B不符合题意
C、图中无电源，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，电流计的指针发生偏转，根据这个原理可制成发电机，C 不符合题意
D、动圈式话筒是根据电磁感应原理工作的，D 错误，符合题意
故答案为：D
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是常常考查的知识点
一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理
2．关于图中所示的通电螺线管，下列说法正确的是（ ） A
通电螺线管的右端是 S 极B
只对调电源正负极，通电螺线管的磁场方向不发生改变C
通电螺线管的外部磁感线是从 S 极发出回到 N 极的D
当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强【答案】D 【解析】【解答】解：A、由于电源右端为正极、左端为负极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，故通电螺线管的右端是 N 极；故 A 错误； B、改变电源的正负极后，螺线管中的电流方向发生了改变，通电螺线管的磁场方向发生改变，故 B 错误；C、通电螺线管的外部磁感线是从 N 极发出回到 S 极的，故 C 错误；D、滑动变阻器 P 向右移动时，接入电路中的电阻变小，电流变大，通电螺线管的磁性将增
