最新电流和电路综合分类解析1

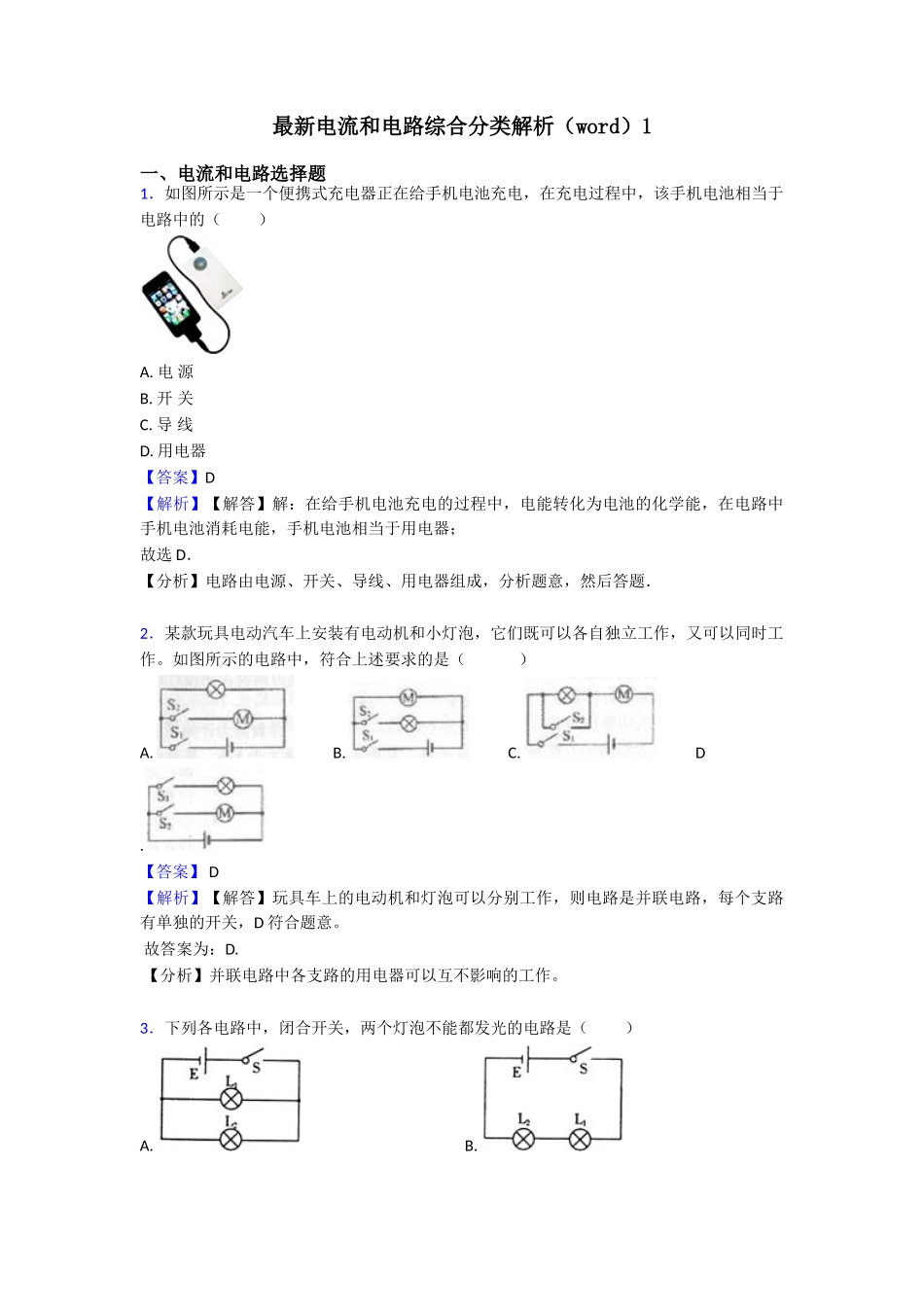

最新电流和电路综合分类解析（word）1一、电流和电路选择题1．如图所示是一个便携式充电器正在给手机电池充电，在充电过程中，该手机电池相当于电路中的（ ） A. 电 源 B. 开 关 C. 导 线 D. 用电器【答案】D 【解析】【解答】解：在给手机电池充电的过程中，电能转化为电池的化学能，在电路中手机电池消耗电能，手机电池相当于用电器； 故选 D．【分析】电路由电源、开关、导线、用电器组成，分析题意，然后答题．2．某款玩具电动汽车上安装有电动机和小灯泡，它们既可以各自独立工作，又可以同时工作。如图所示的电路中，符合上述要求的是（ ） A. B. C. D. 【答案】 D 【解析】【解答】玩具车上的电动机和灯泡可以分别工作，则电路是并联电路，每个支路有单独的开关，D 符合题意。 故答案为：D. 【分析】并联电路中各支路的用电器可以互不影响的工作。3．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（ ） A. B. C. D. 【答案】C 【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故 A 错误； B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故 B 错误；C、由图示电路图可知，闭合开关，灯 L2发光，灯 L1被短路，L1不能发光，即两个灯泡不能都发光，故 C 正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故 D 错误；故选 C．【分析】灯泡所在电路是通路时灯泡发光，假如灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．4．在如图所示的电路中，电源电压保持不变，当开关 S 由断开到闭合，电流表两次示数之比是 1 5∶ 。闭合 S 后，与的阻值之比和电功率之比分别是（ ）A. 4 1∶ ；1 4∶ B. 1 4∶ ；4 1∶ C. 1 5∶ ；5 1∶ D. 5 1∶ ；1 5∶【答案】 A 【解析】【分析】当开关断开时，电路中只有 R1接入，则由欧姆定律可得出电流与电阻的关系；当开关闭合后，两电阻并联，因电源电压不变，则可由欧姆定律可求得通过 R2的电流，由并联电路的电流的规律可求得总电流与两电阻的关系；两电阻并联，则由功率公式 P=可求得功率关系．【解答】当开关断开时，由欧姆定律可得：I1=；当开关闭合时，通过 R2的电流 I2=；则电流表的示数 I=I1+I2=；由题意知：=== ；则解得：5R2=R1+R2；即= ；由功率公式 P=得：R1消耗的电功率 P1=；R2消耗的电功率 P2=；则功...
