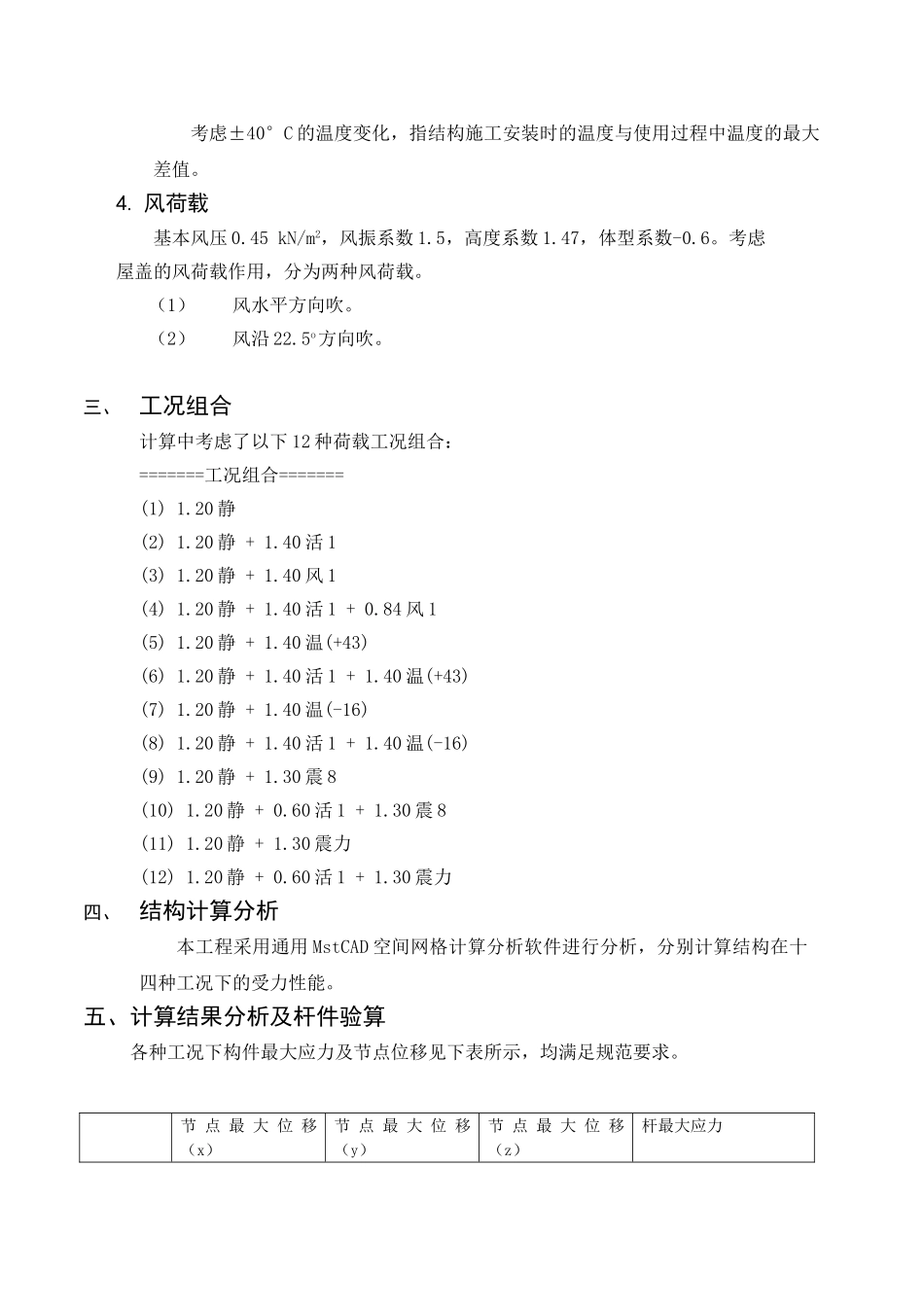

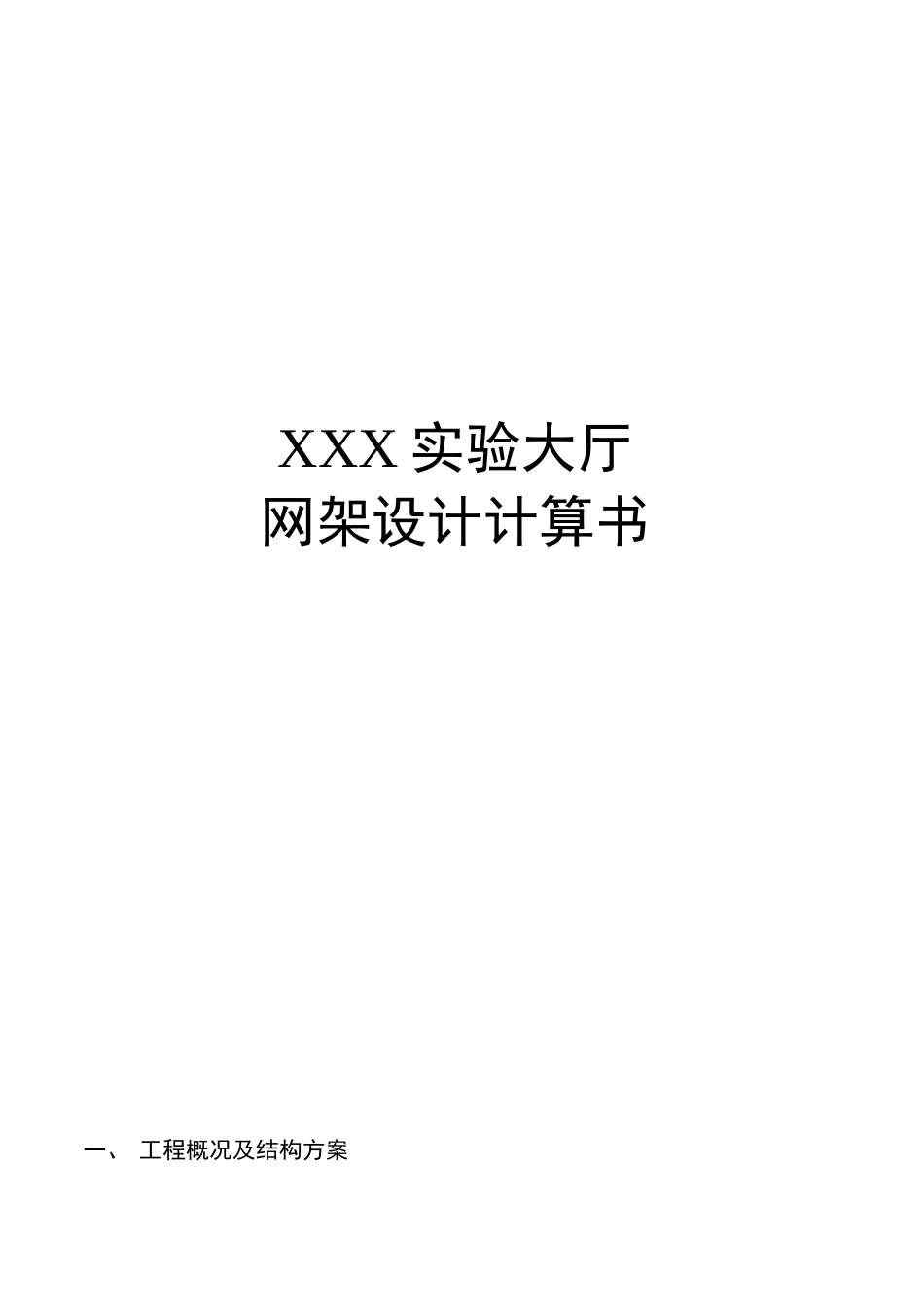

XXX 实验大厅网架设计计算书 一、 工程概况及结构方案该工程系河南大学 XXX 实验大厅，根据建筑图以及综合考虑各项指标，结构形式采用四角锥网壳。结构最大跨度 120m,最高标高 25.0m。结构整体形式美观，受力性能合理。图 1、图 2 所示为平面和剖面图。 图 1 结构平面图图 2 结构剖面图二、 荷载取值地震设防烈度 8 度，场地类别:1，考虑地震设防。1. 静荷载上弦：0.25 kN/m2。自重由计算程序自动生成 2. 活荷载活 1：屋面均布活荷载： 0.5 kN/m23. 温度考虑±40°C 的温度变化，指结构施工安装时的温度与使用过程中温度的最大差值。4. 风荷载基本风压 0.45 kN/m2，风振系数 1.5，高度系数 1.47，体型系数-0.6。考虑屋盖的风荷载作用，分为两种风荷载。（1）风水平方向吹。（2）风沿 22.5o方向吹。三、 工况组合计算中考虑了以下 12 种荷载工况组合：=======工况组合=======(1) 1.20 静(2) 1.20 静 + 1.40 活 1(3) 1.20 静 + 1.40 风 1(4) 1.20 静 + 1.40 活 1 + 0.84 风 1(5) 1.20 静 + 1.40 温(+43)(6) 1.20 静 + 1.40 活 1 + 1.40 温(+43)(7) 1.20 静 + 1.40 温(-16)(8) 1.20 静 + 1.40 活 1 + 1.40 温(-16)(9) 1.20 静 + 1.30 震 8(10) 1.20 静 + 0.60 活 1 + 1.30 震 8(11) 1.20 静 + 1.30 震力(12) 1.20 静 + 0.60 活 1 + 1.30 震力四、 结构计算分析本工程采用通用 MstCAD 空间网格计算分析软件进行分析，分别计算结构在十四种工况下的受力性能。五、计算结果分析及杆件验算各种工况下构件最大应力及节点位移见下表所示，均满足规范要求。节 点 最 大 位 移（x）节 点 最 大 位 移（y）节 点 最 大 位 移（z）杆最大应力工况 115.6-20.6117.4100.5(-101.6)工况 229.9-38.3220.6191.2(-189.7)工况 3-3.13.1-12.523.9(-97.4)工况 419.6-25.7146.3125.1(126.2)工况 595.1-87.5106.9177.1(-193.5)工况 6107.7-101.6210.2192.7(-193.2)工况 7-29.822.3122.1133.5(-182.1)工况 833.4-40.1225.2192.9(-192.9)工况 915.6-20.6117.4100.5(-101.6)工况 1021.7-28.4161.6138.2(-139.3)工况 1115.6-20.6117.4116.4(138.1)工况 1221.7-28.4161.6151.5(161.6) 上表中，位移单位为 mm，应力括号内为压应力，括号外为拉应力，单位 MPa。 六、节点验算由程序验算，均满足要求。七、支座节点设计...
