木工支模技术交底

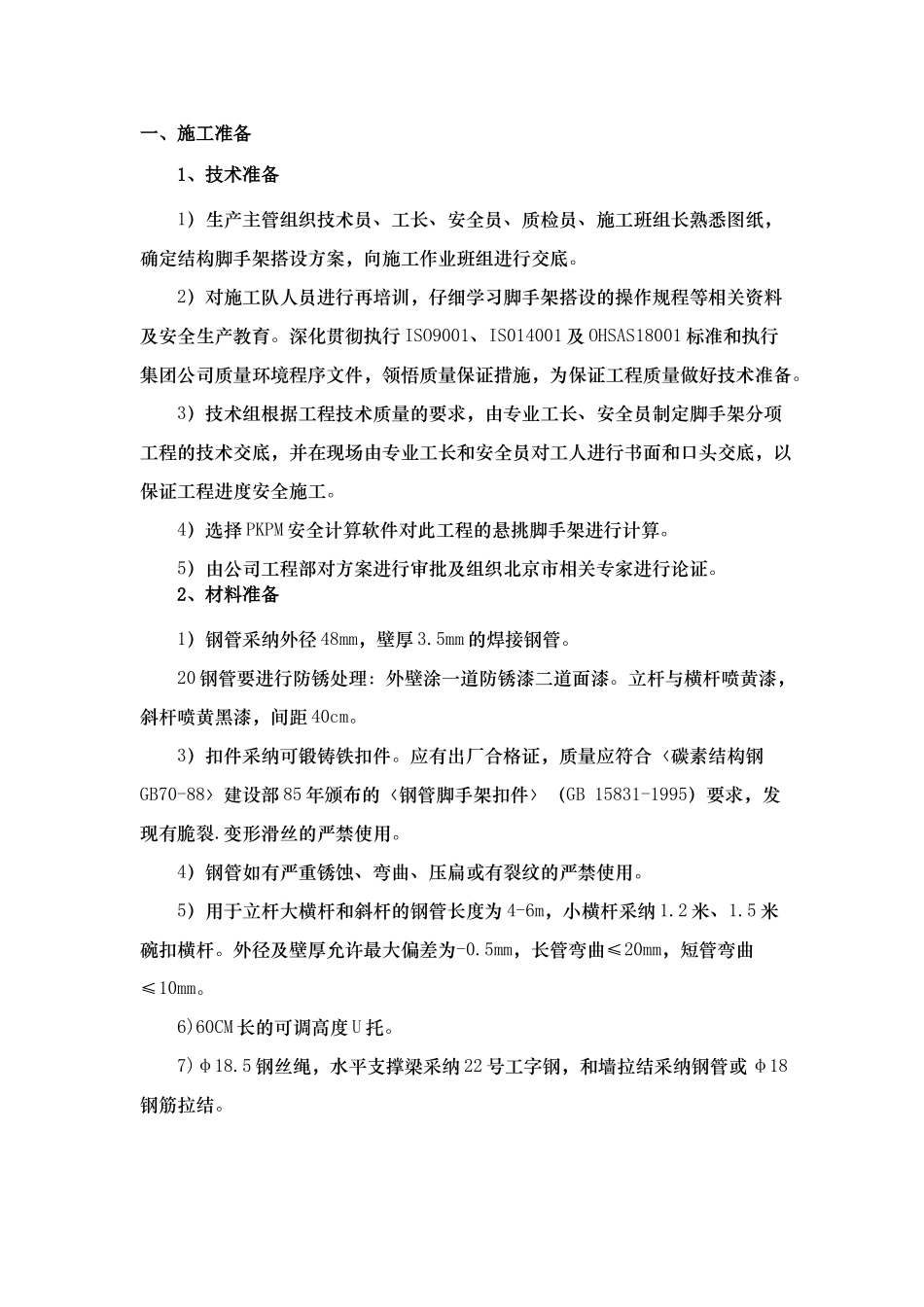

一、施工准备1、技术准备1）生产主管组织技术员、工长、安全员、质检员、施工班组长熟悉图纸，确定结构脚手架搭设方案，向施工作业班组进行交底。2）对施工队人员进行再培训，仔细学习脚手架搭设的操作规程等相关资料及安全生产教育。深化贯彻执行 ISO9001、IS014001 及 OHSAS18001 标准和执行集团公司质量环境程序文件，领悟质量保证措施，为保证工程质量做好技术准备。3）技术组根据工程技术质量的要求，由专业工长、安全员制定脚手架分项工程的技术交底，并在现场由专业工长和安全员对工人进行书面和口头交底，以保证工程进度安全施工。4）选择 PKPM 安全计算软件对此工程的悬挑脚手架进行计算。5）由公司工程部对方案进行审批及组织北京市相关专家进行论证。2、材料准备1）钢管采纳外径 48mm，壁厚 3.5mm 的焊接钢管。20 钢管要进行防锈处理：外壁涂一道防锈漆二道面漆。立杆与横杆喷黄漆，斜杆喷黄黑漆，间距 40cm。3）扣件采纳可锻铸铁扣件。应有出厂合格证，质量应符合〈碳素结构钢GB70-88〉建设部 85 年颁布的〈钢管脚手架扣件〉（GB 15831-1995）要求，发现有脆裂.变形滑丝的严禁使用。4）钢管如有严重锈蚀、弯曲、压扁或有裂纹的严禁使用。5）用于立杆大横杆和斜杆的钢管长度为 4-6m，小横杆采纳 1.2 米、1.5 米碗扣横杆。外径及壁厚允许最大偏差为-0.5mm，长管弯曲≤20mm，短管弯曲≤10mm。6)60CM 长的可调高度 U 托。7)φ18.5 钢丝绳，水平支撑梁采纳 22 号工字钢，和墙拉结采纳钢管或 φ18钢筋拉结。8)脚手板：厚度为 5cm，宽度 20--25cm 板长 4m 为防止脚手架在使用过程中、端间破裂损坏，应在板的两端 8cm 处用 10#铅丝进箍两道，并要钉牢。为了保证脚手架在使用的安全，每批脚手板在使用前必须逐块进行调整检查，发现有严重变形.四角不平的挑出不准使用。木脚手板有劈裂、大横节、有活节的不能使用。9)安全网：平网的宽度不得小于 3m，立网的高度采纳 1.8 米。每个安全网出厂前必须有国家指定监督部门批量验证和工厂检验合格证。二、搭设方案1、脚手架选型1）结构施工：由于本工程为框架剪力墙结构，3 层地下室由下至上高度依次为：4.2 米、3.9 米、5.1 米。建筑高度 49.7 米。首层层高 3.9 米，二层层高 5.4米，3 至 9 层层高 4.2 米，10 至 11 层层高 4.8 米。主要轴线尺寸为 8.4x8.4m，结构型式为全现浇钢筋砼框架-剪力墙结构。地下结构施工时在基础底板浇筑完后沿外...
