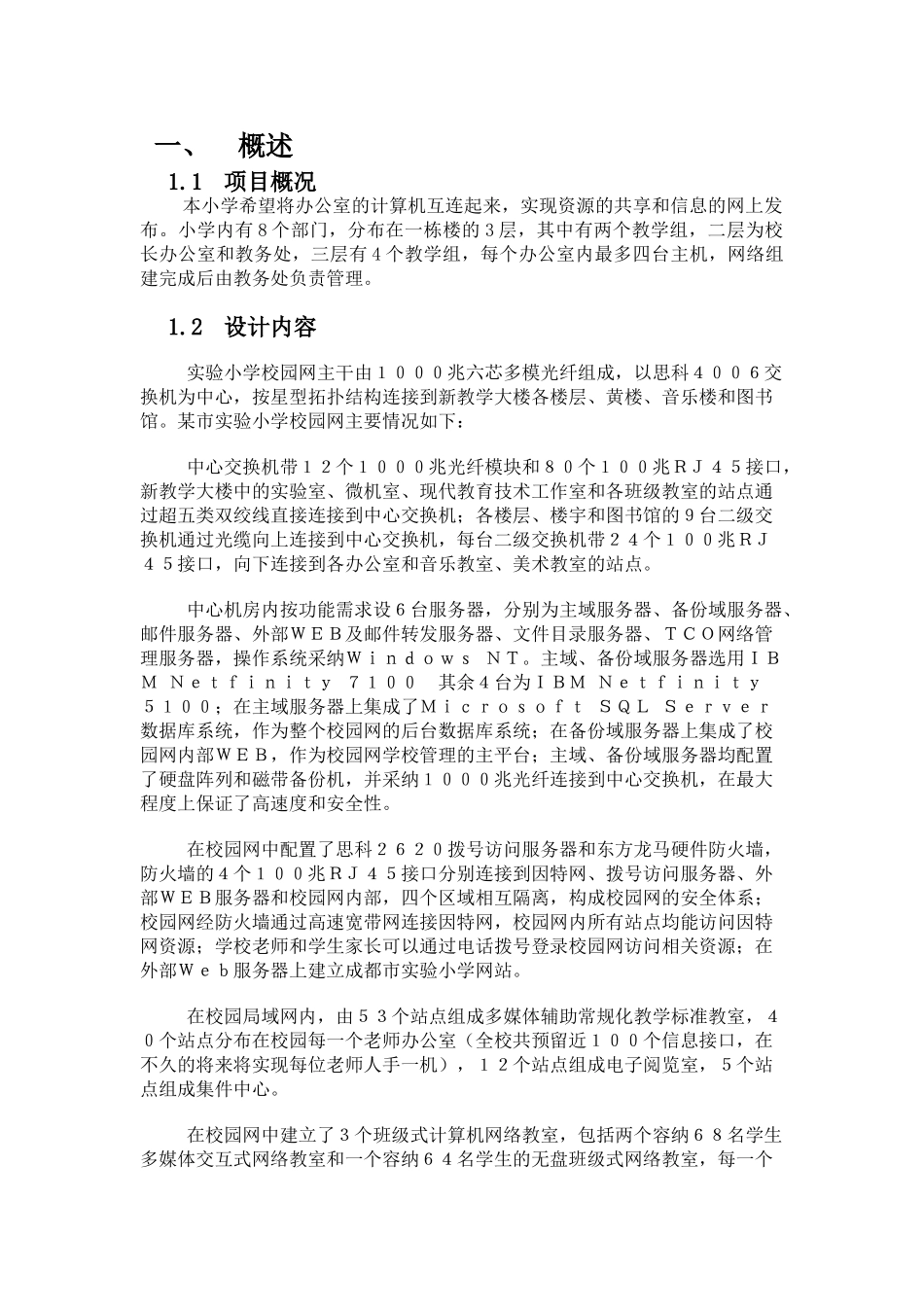

小学校园网络设计方案系别：电子信息工程系班级：08 网络 301姓名：万琼学号：22目 录一、概述1.1 项目概况1.2 设计内容1.3 设计原则和依据1.4 设计目标二、综合布线系统2.1 设计内容2.2 子系统设计2.2.1、水平子系统2.2.2、垂直干线子系统设计2.2.3、工作区子系统设计2.2.4、管理子系统设计2.2.5、设备间子系统设计三、校园网络系统设计 3.1 网络拓扑结构图 3.2 设备的型号及主要参数 四、项目预算一、概述1.1项目概况 本小学希望将办公室的计算机互连起来，实现资源的共享和信息的网上发布。小学内有 8 个部门，分布在一栋楼的 3 层，其中有两个教学组，二层为校长办公室和教务处，三层有 4 个教学组，每个办公室内最多四台主机，网络组建完成后由教务处负责管理。 1.2设计内容 实验小学校园网主干由１０００兆六芯多模光纤组成，以思科４００６交换机为中心，按星型拓扑结构连接到新教学大楼各楼层、黄楼、音乐楼和图书馆。某市实验小学校园网主要情况如下： 中心交换机带１２个１０００兆光纤模块和８０个１００兆ＲＪ４５接口，新教学大楼中的实验室、微机室、现代教育技术工作室和各班级教室的站点通过超五类双绞线直接连接到中心交换机；各楼层、楼宇和图书馆的９台二级交换机通过光缆向上连接到中心交换机，每台二级交换机带２４个１００兆ＲＪ４５接口，向下连接到各办公室和音乐教室、美术教室的站点。 中心机房内按功能需求设６台服务器，分别为主域服务器、备份域服务器、邮件服务器、外部ＷＥＢ及邮件转发服务器、文件目录服务器、ＴＣＯ网络管理服务器，操作系统采纳Ｗｉｎｄｏｗｓ ＮＴ。主域、备份域服务器选用ＩＢＭ Ｎｅｔｆｉｎｉｔｙ ７１００其余４台为ＩＢＭ Ｎｅｔｆｉｎｉｔｙ ５１００；在主域服务器上集成了Ｍｉｃｒｏｓｏｆｔ ＳＱＬ Ｓｅｒｖｅｒ数据库系统，作为整个校园网的后台数据库系统；在备份域服务器上集成了校园网内部ＷＥＢ，作为校园网学校管理的主平台；主域、备份域服务器均配置了硬盘阵列和磁带备份机，并采纳１０００兆光纤连接到中心交换机，在最大程度上保证了高速度和安全性。 在校园网中配置了思科２６２０拨号访问服务器和东方龙马硬件防火墙，防火墙的４个１００兆ＲＪ４５接口分别连接到因特网、拨号访问服务器、外部ＷＥＢ服务器和校园网内部，四个区域相互隔离，构成校园网的安全体系；校园网经防火墙通过高速宽带网连接因特网，校园网内所有站点均能访问...
