桥架安装技术交底记录

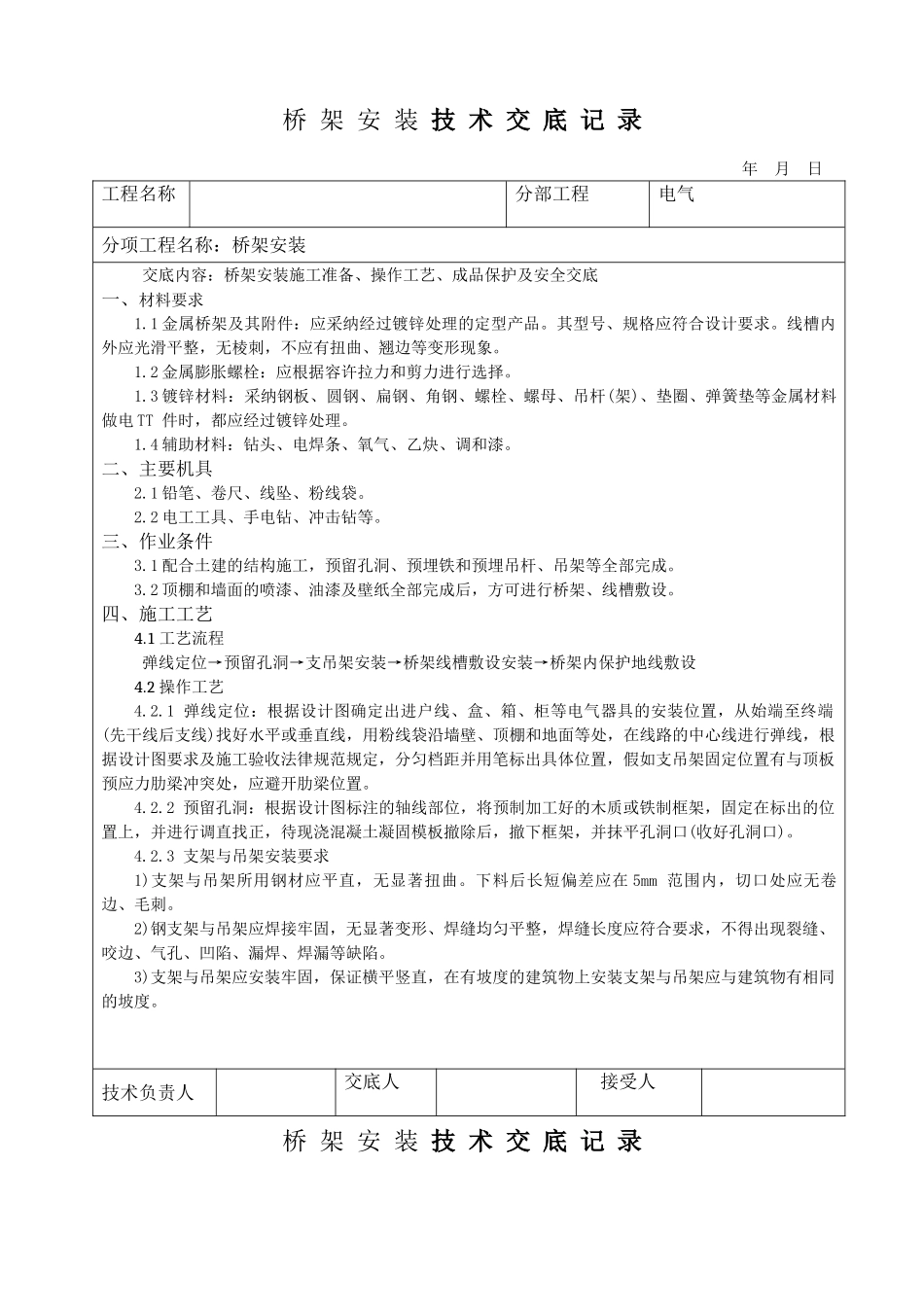

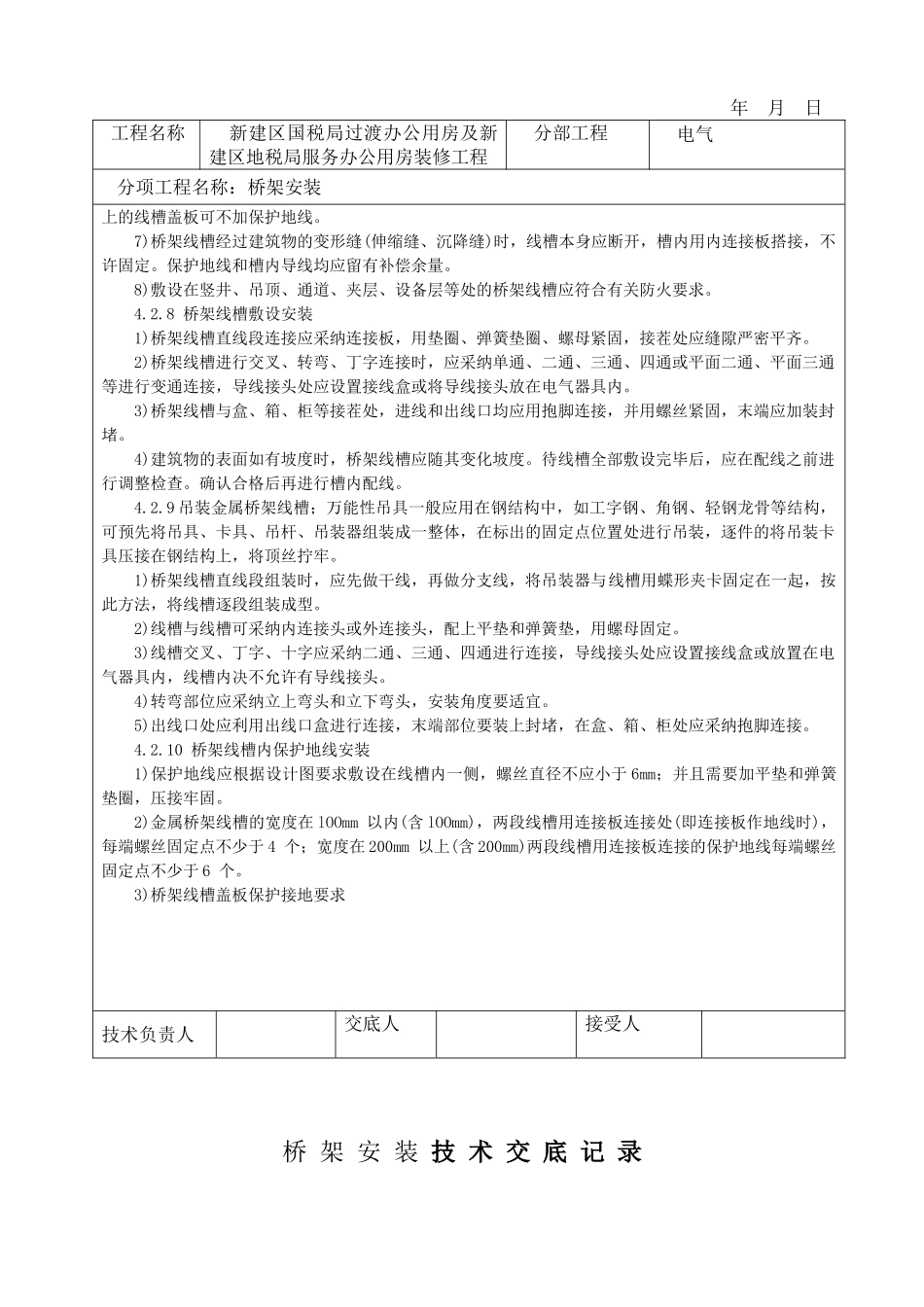

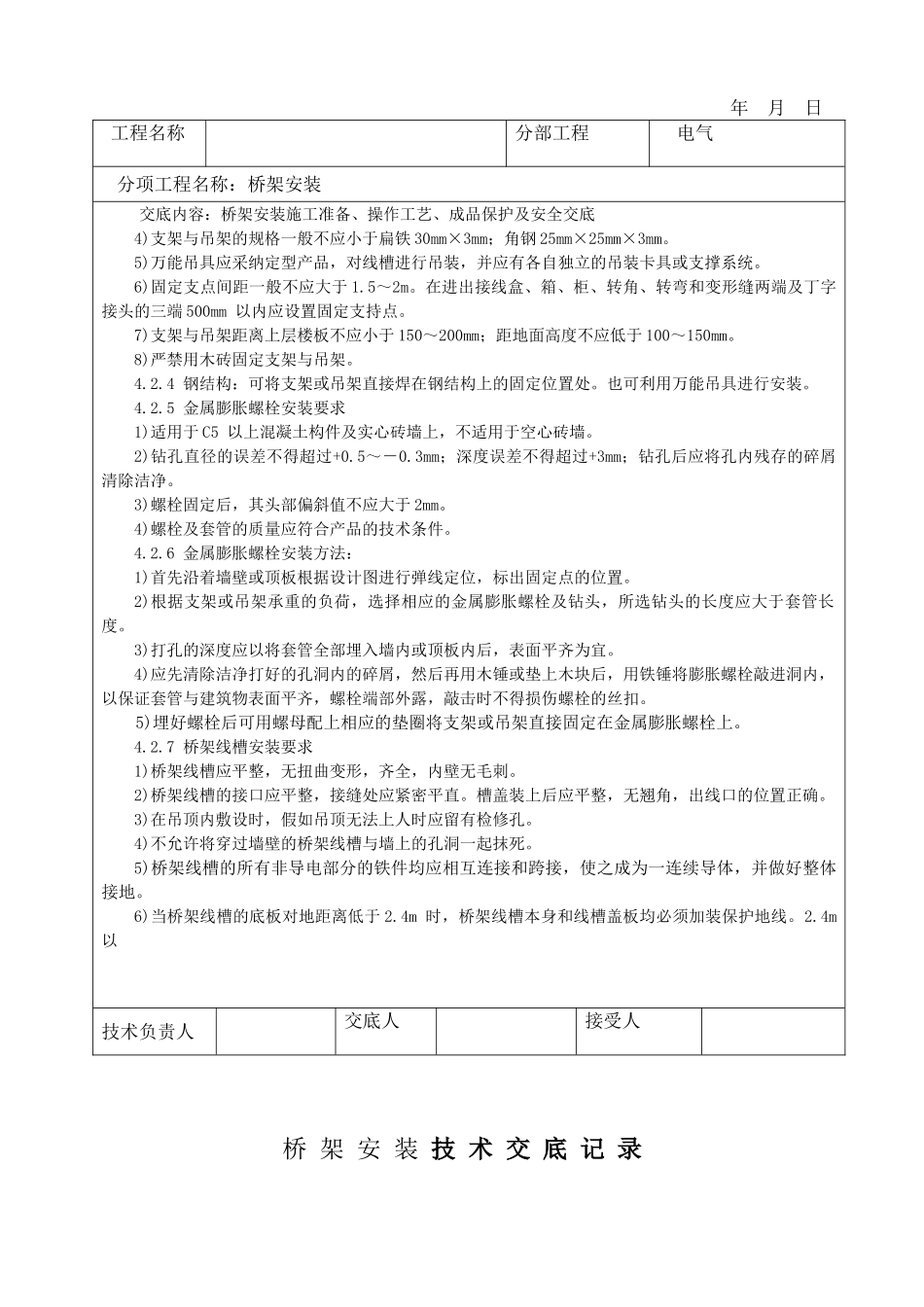

桥 架 安 装 技 术 交 底 记 录 年 月 日工程名称分部工程电气分项工程名称：桥架安装交底内容：桥架安装施工准备、操作工艺、成品保护及安全交底一、材料要求1.1 金属桥架及其附件：应采纳经过镀锌处理的定型产品。其型号、规格应符合设计要求。线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。1.2 金属膨胀螺栓：应根据容许拉力和剪力进行选择。1.3 镀锌材料：采纳钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电 TT 件时，都应经过镀锌处理。1.4 辅助材料：钻头、电焊条、氧气、乙炔、调和漆。二、主要机具2.1 铅笔、卷尺、线坠、粉线袋。2.2 电工工具、手电钻、冲击钻等。三、作业条件3.1 配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。3.2 顶棚和墙面的喷漆、油漆及壁纸全部完成后，方可进行桥架、线槽敷设。四、施工工艺4.1 工艺流程 弹线定位→预留孔洞→支吊架安装→桥架线槽敷设安装→桥架内保护地线敷设 4.2 操作工艺4.2.1 弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端(先干线后支线)找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，根据设计图要求及施工验收法律规范规定，分匀档距并用笔标出具体位置，假如支吊架固定位置有与顶板预应力肋梁冲突处，应避开肋梁位置。4.2.2 预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板撤除后，撤下框架，并抹平孔洞口(收好孔洞口)。4.2.3 支架与吊架安装要求1)支架与吊架所用钢材应平直，无显著扭曲。下料后长短偏差应在 5mm 范围内，切口处应无卷边、毛刺。2)钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂缝、咬边、气孔、凹陷、漏焊、焊漏等缺陷。3)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同的坡度。技术负责人交底人接受人桥 架 安 装 技 术 交 底 记 录 年 月 日工程名称分部工程电气分项工程名称：桥架安装交底内容：桥架安装施工准备、操作工艺、成品保护及安全交底4)支架与吊架的规格一般不应小于扁铁 30mm×3mm；角钢 25mm×25mm×3mm。5)万能吊具应采纳定型产品，对线槽进行吊装，并应有各自独立的吊装卡具或支撑系统。6)固定支点间距一般...
