桥梁施工方案

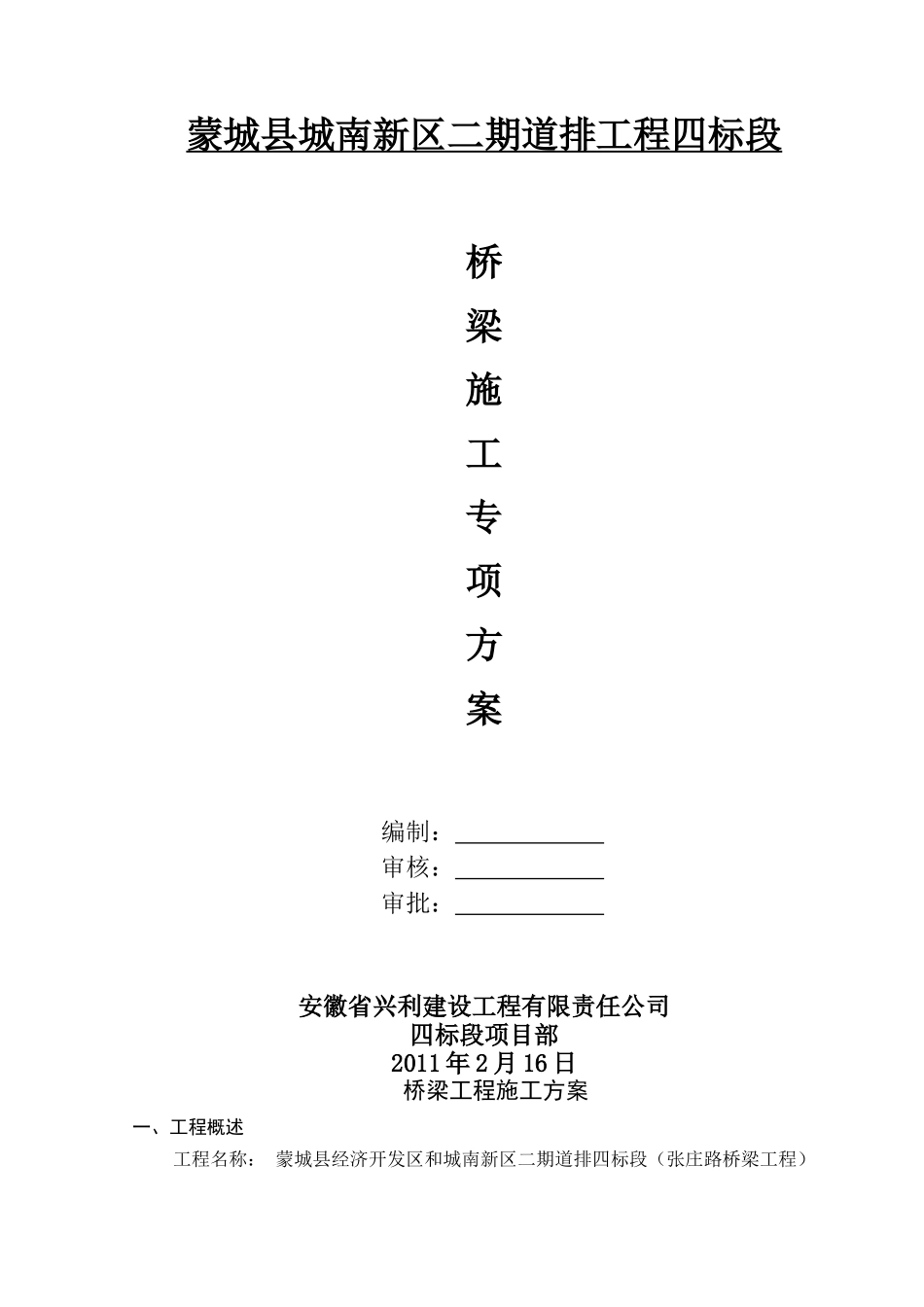

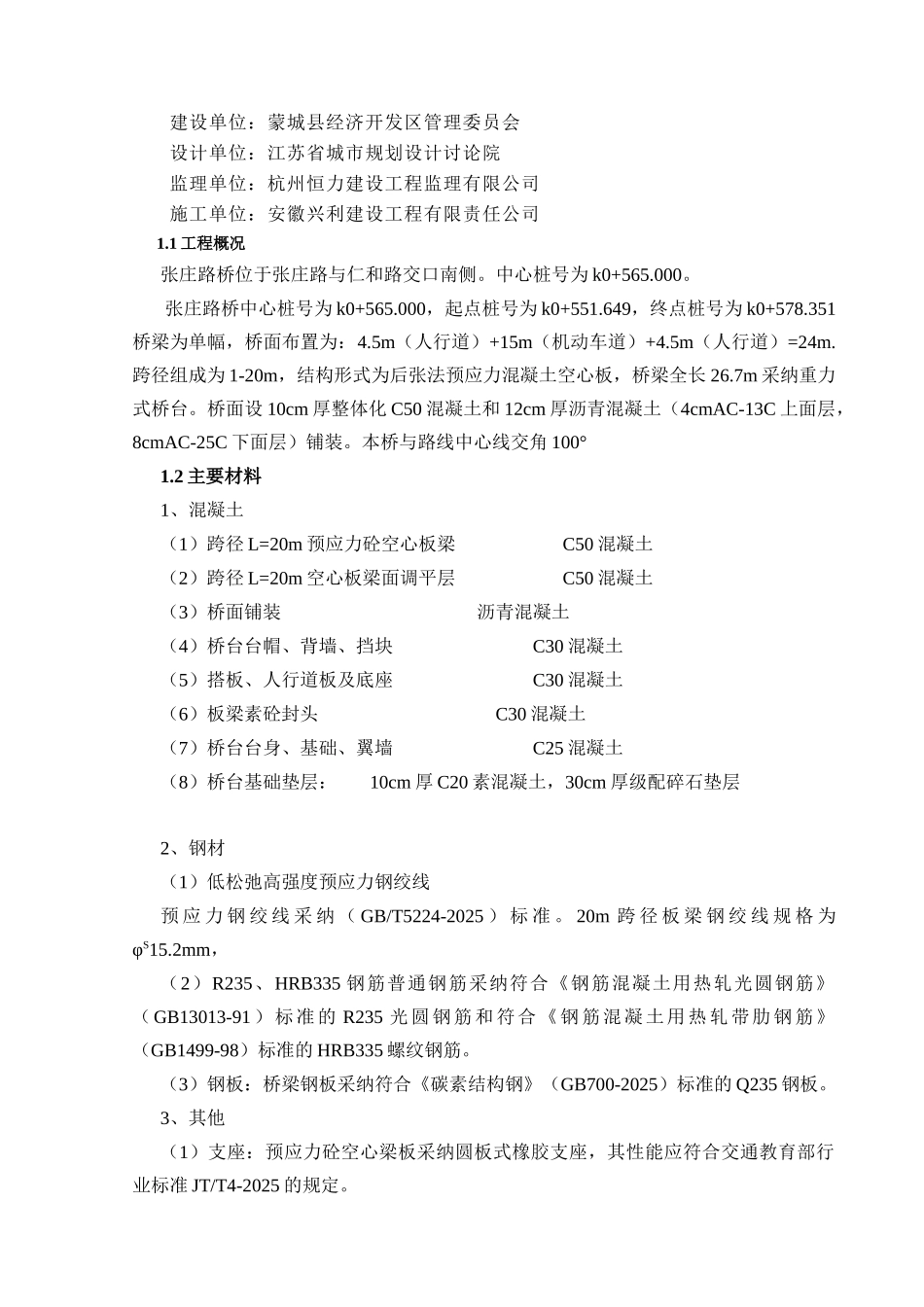

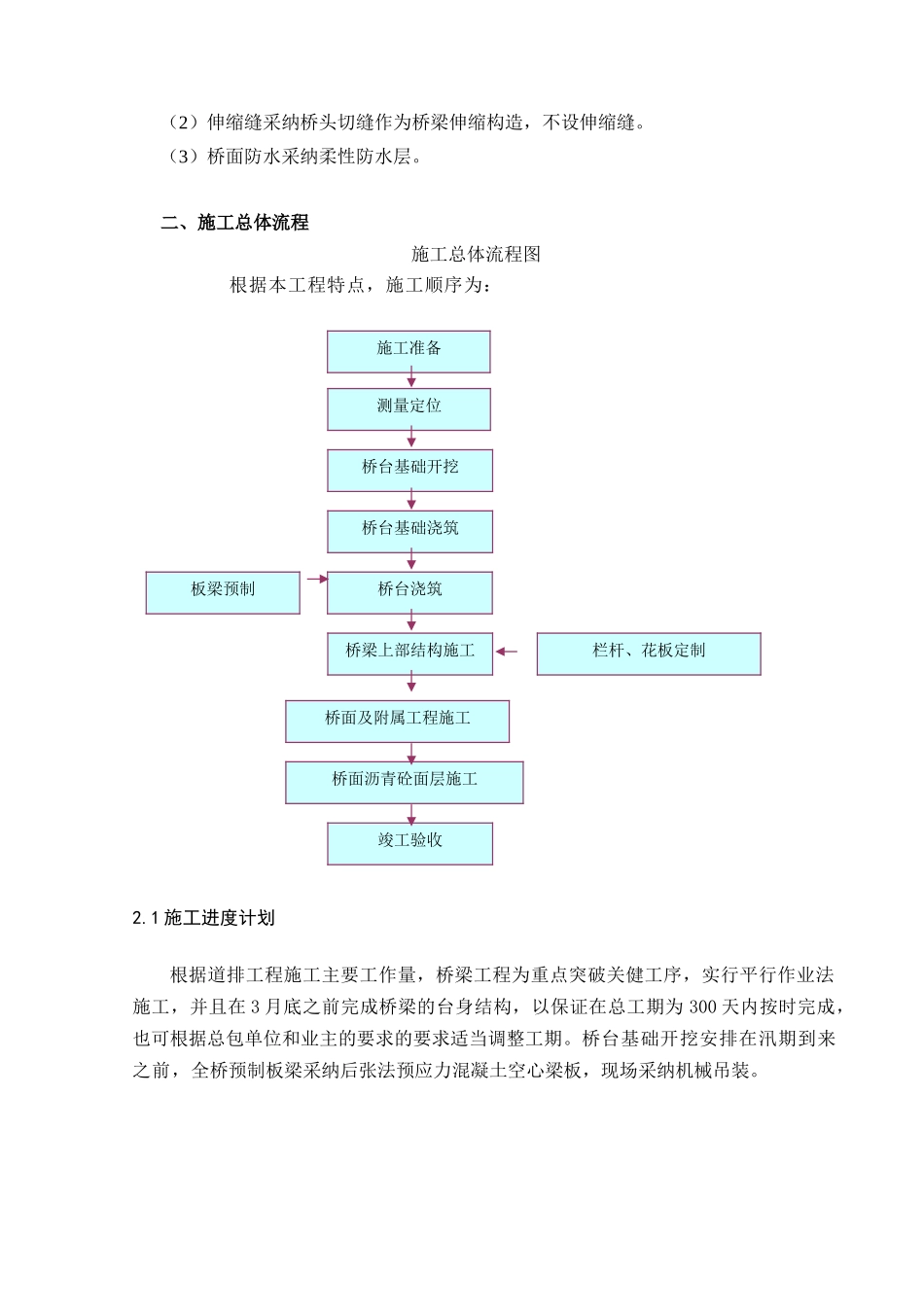

蒙城县城南新区二期道排工程四标段桥梁施工专项方案编制： 审核： 审批： 安徽省兴利建设工程有限责任公司四标段项目部2011 年 2 月 16 日 桥梁工程施工方案一、工程概述工程名称： 蒙城县经济开发区和城南新区二期道排四标段（张庄路桥梁工程）建设单位：蒙城县经济开发区管理委员会设计单位：江苏省城市规划设计讨论院监理单位：杭州恒力建设工程监理有限公司施工单位：安徽兴利建设工程有限责任公司1.1 工程概况张庄路桥位于张庄路与仁和路交口南侧。中心桩号为 k0+565.000。 张庄路桥中心桩号为 k0+565.000，起点桩号为 k0+551.649，终点桩号为 k0+578.351桥梁为单幅，桥面布置为：4.5m（人行道）+15m（机动车道）+4.5m（人行道）=24m.跨径组成为 1-20m，结构形式为后张法预应力混凝土空心板，桥梁全长 26.7m 采纳重力式桥台。桥面设 10cm 厚整体化 C50 混凝土和 12cm 厚沥青混凝土（4cmAC-13C 上面层，8cmAC-25C 下面层）铺装。本桥与路线中心线交角 100°1.2 主要材料1、混凝土（1）跨径 L=20m 预应力砼空心板梁 C50 混凝土（2）跨径 L=20m 空心板梁面调平层 C50 混凝土（3）桥面铺装 沥青混凝土 （4）桥台台帽、背墙、挡块 C30 混凝土（5）搭板、人行道板及底座 C30 混凝土（6）板梁素砼封头 C30 混凝土（7）桥台台身、基础、翼墙 C25 混凝土（8）桥台基础垫层： 10cm 厚 C20 素混凝土，30cm 厚级配碎石垫层2、钢材（1）低松弛高强度预应力钢绞线预 应 力 钢 绞 线 采 纳 （ GB/T5224-2025 ） 标 准 。 20m 跨 径 板 梁 钢 绞 线 规 格 为φS15.2mm， （2）R235、HRB335 钢筋普通钢筋采纳符合《钢筋混凝土用热轧光圆钢筋》（GB13013-91）标准的 R235 光圆钢筋和符合《钢筋混凝土用热轧带肋钢筋》（GB1499-98）标准的 HRB335 螺纹钢筋。（3）钢板：桥梁钢板采纳符合《碳素结构钢》（GB700-2025）标准的 Q235 钢板。3、其他（1）支座：预应力砼空心梁板采纳圆板式橡胶支座，其性能应符合交通教育部行业标准 JT/T4-2025 的规定。（2）伸缩缝采纳桥头切缝作为桥梁伸缩构造，不设伸缩缝。（3）桥面防水采纳柔性防水层。二、施工总体流程施工总体流程图根据本工程特点，施工顺序为： 2.1 施工进度计划根据道排工程施工主要工作量，桥梁工程为重点突破关健工序，实行平行作业法施工，并且在 3 月底之前完成桥梁的台身结构，以保证在总工期为 300 天...
