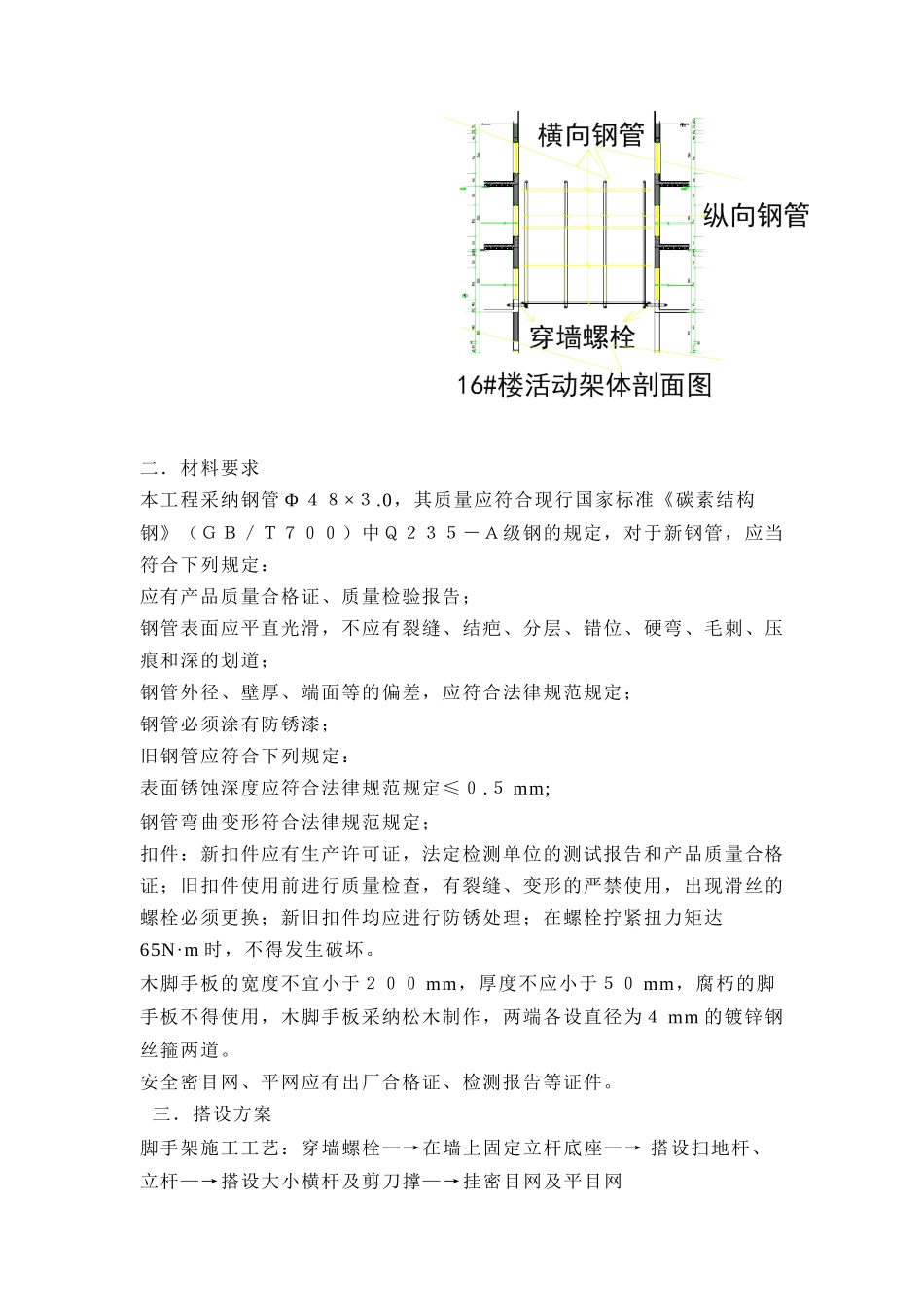

目 录一．工程概况2二．材料要求3三．搭设方案4四．脚手架的验收 7五．安全技术措施 7六．脚手架的拆除 8七．荷载计算9小横杆的计算9大横杆的计算10扣件抗滑力的计算 11脚手架荷载标准值 11立杆的稳定性计算 12连墙的计算 13悬挑梁的受力计算 14悬挑梁的整体稳定性计算 15锚固段与楼板连接的计算 1516＃楼悬挑脚手架搭设施工方案一．工程概况本工程为水岸雅苑二期工程，由西安泰丰房地产开发公司兴建，方宇监理公司监理，总建筑面积为 19624m2，地上单层建筑面积为 595 m2。地下一层、地上三十三层。脚手架搭设体系平面图 脚手架搭设体系剖面图二．材料要求本工程采纳钢管 Φ ４８×３.0，其质量应符合现行国家标准《碳素结构钢》（ＧＢ／Ｔ７００）中Ｑ２３５－Ａ级钢的规定，对于新钢管，应当符合下列规定：应有产品质量合格证、质量检验报告；钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管外径、壁厚、端面等的偏差，应符合法律规范规定；钢管必须涂有防锈漆；旧钢管应符合下列规定：表面锈蚀深度应符合法律规范规定≤０.５ mm;钢管弯曲变形符合法律规范规定；扣件：新扣件应有生产许可证，法定检测单位的测试报告和产品质量合格证；旧扣件使用前进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；新旧扣件均应进行防锈处理；在螺栓拧紧扭力矩达65N·m 时，不得发生破坏。木脚手板的宽度不宜小于２００ mm，厚度不应小于５０ mm，腐朽的脚手板不得使用，木脚手板采纳松木制作，两端各设直径为４ mm 的镀锌钢丝箍两道。安全密目网、平网应有出厂合格证、检测报告等证件。 三．搭设方案脚手架施工工艺：穿墙螺栓—→在墙上固定立杆底座—→ 搭设扫地杆、立杆—→搭设大小横杆及剪刀撑—→挂密目网及平目网1、预埋穿墙螺栓孔：在混凝土板浇注混凝土之前预埋穿墙螺栓孔洞。2、安装穿墙螺栓：4、脚手架搭设原则：脚手架必须在距离钢梁上 200mm 处分别设置一道大横杆和小横杆，均实行直角扣件固定在立杆上。第一层小横杆应在大横杆下面，第二层以上小横杆均在大横杆上面。小横杆应沿立杆左右交错放置。立杆必须用钢管与建筑物做可靠连接，脚手架连墙件布置间距为两步三跨； 立杆上的对接扣件应交错布置：两根相邻的立杆接头位置不应设置在同一步内，同步内隔一根立杆的两个相同接头在高度方向错开的距离不小于500mm，各接头中心至主接头的距离不宜大于步距的 1/3...
