模板支架工程专项方案

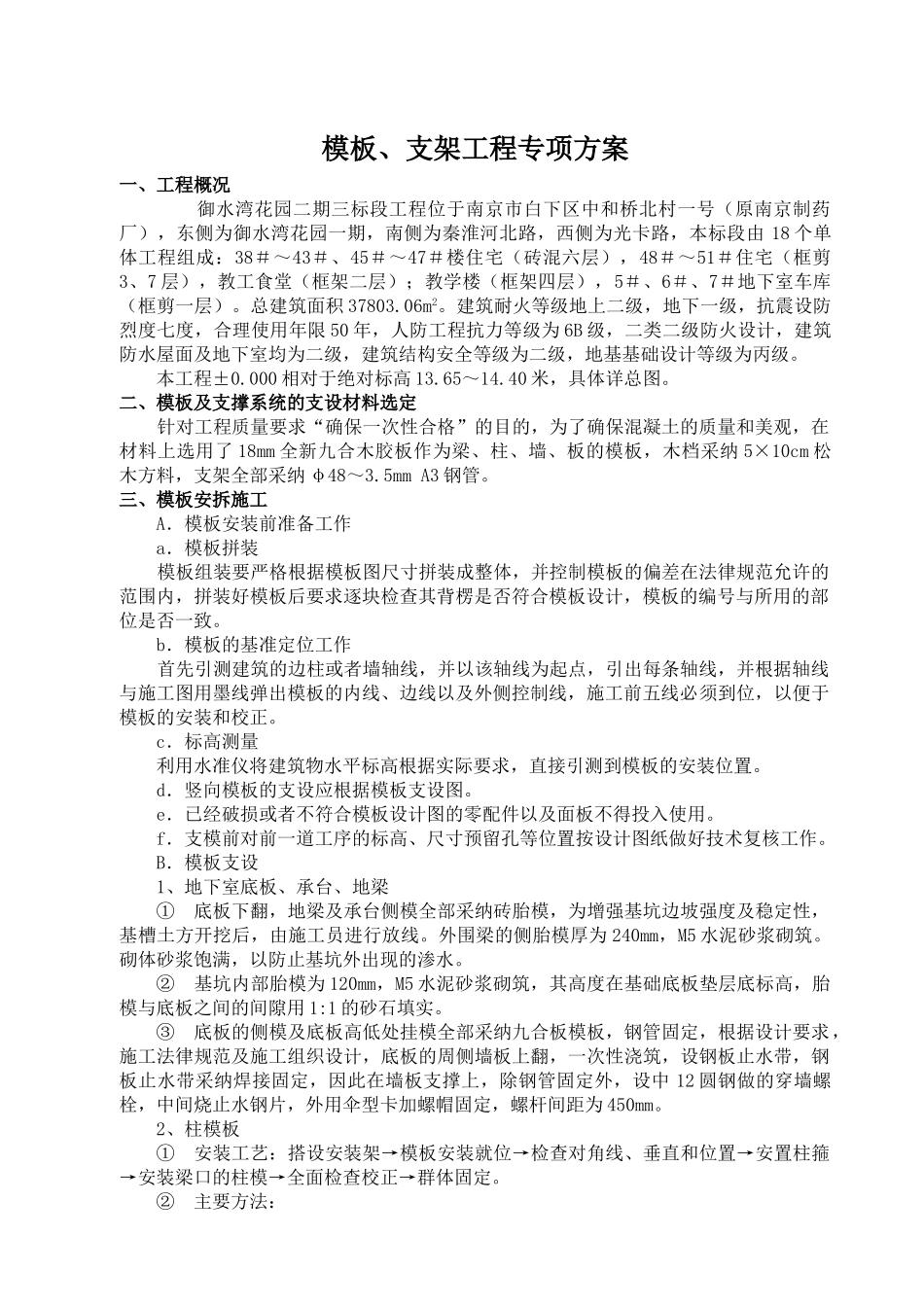

模板、支架工程专项方案一、工程概况 御水湾花园二期三标段工程位于南京市白下区中和桥北村一号（原南京制药厂），东侧为御水湾花园一期，南侧为秦淮河北路，西侧为光卡路，本标段由 18 个单体工程组成：38＃～43＃、45＃～47＃楼住宅（砖混六层），48＃～51＃住宅（框剪3、7 层），教工食堂（框架二层）；教学楼（框架四层），5＃、6＃、7＃地下室车库（框剪一层）。总建筑面积 37803.06m2。建筑耐火等级地上二级，地下一级，抗震设防烈度七度，合理使用年限 50 年，人防工程抗力等级为 6B 级，二类二级防火设计，建筑防水屋面及地下室均为二级，建筑结构安全等级为二级，地基基础设计等级为丙级。本工程±0.000 相对于绝对标高 13.65～14.40 米，具体详总图。二、模板及支撑系统的支设材料选定 针对工程质量要求“确保一次性合格”的目的，为了确保混凝土的质量和美观，在材料上选用了 18mm 全新九合木胶板作为梁、柱、墙、板的模板，木档采纳 5×10cm 松木方料，支架全部采纳 φ48～3.5mm A3 钢管。三、模板安拆施工 A．模板安装前准备工作 a．模板拼装 模板组装要严格根据模板图尺寸拼装成整体，并控制模板的偏差在法律规范允许的范围内，拼装好模板后要求逐块检查其背楞是否符合模板设计，模板的编号与所用的部位是否一致。 b．模板的基准定位工作 首先引测建筑的边柱或者墙轴线，并以该轴线为起点，引出每条轴线，并根据轴线与施工图用墨线弹出模板的内线、边线以及外侧控制线，施工前五线必须到位，以便于模板的安装和校正。 c．标高测量 利用水准仪将建筑物水平标高根据实际要求，直接引测到模板的安装位置。d．竖向模板的支设应根据模板支设图。e．已经破损或者不符合模板设计图的零配件以及面板不得投入使用。f．支模前对前一道工序的标高、尺寸预留孔等位置按设计图纸做好技术复核工作。B．模板支设1、地下室底板、承台、地梁① 底板下翻，地梁及承台侧模全部采纳砖胎模，为增强基坑边坡强度及稳定性，基槽土方开挖后，由施工员进行放线。外围梁的侧胎模厚为 240mm，M5 水泥砂浆砌筑。砌体砂浆饱满，以防止基坑外出现的渗水。② 基坑内部胎模为 120mm，M5 水泥砂浆砌筑，其高度在基础底板垫层底标高，胎模与底板之间的间隙用 1:1 的砂石填实。③ 底板的侧模及底板高低处挂模全部采纳九合板模板，钢管固定，根据设计要求，施工法律规范及施工组织设计，底板的周侧墙板上翻，一次性浇筑，设钢板止水...
