欧姆定律复习

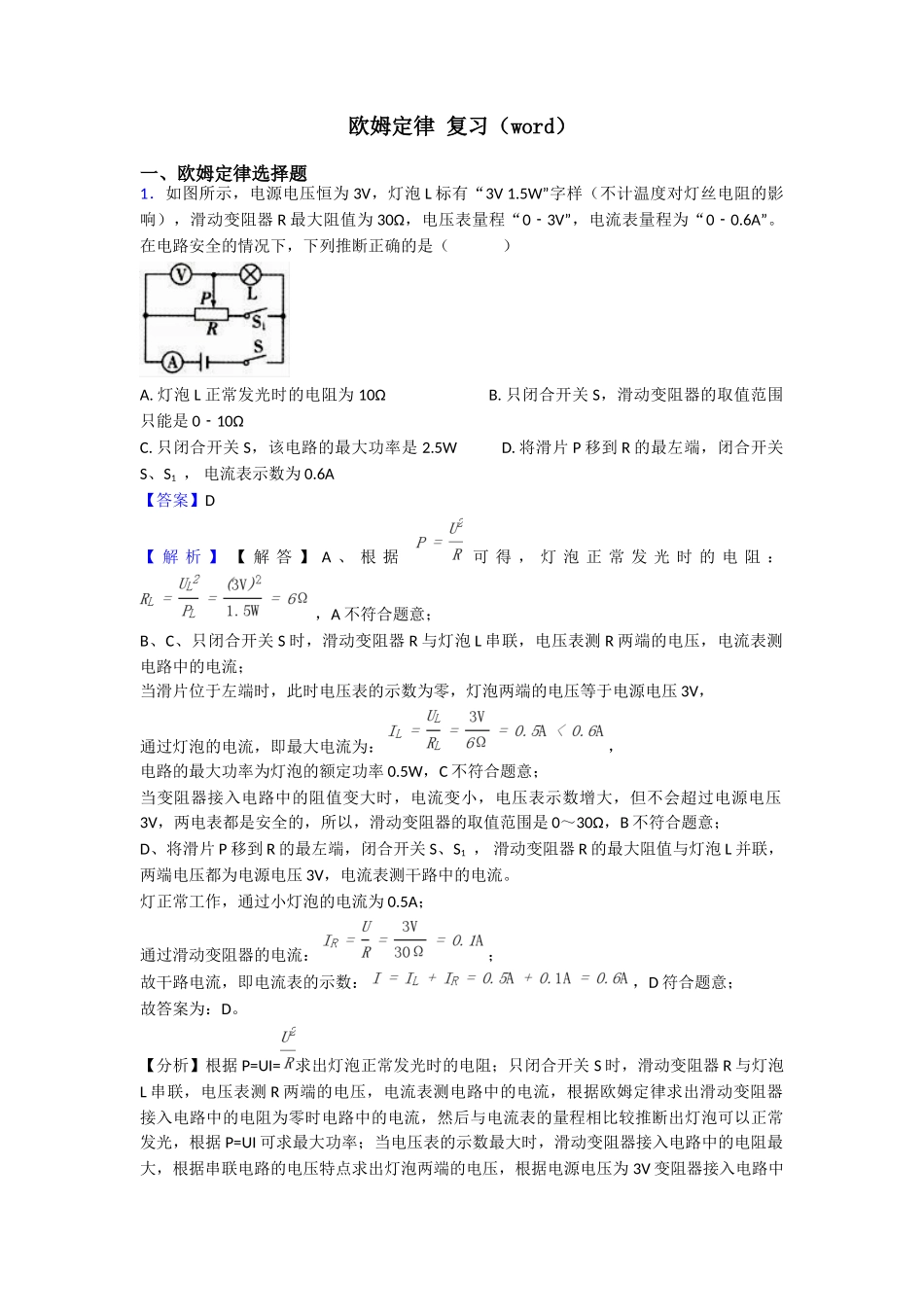

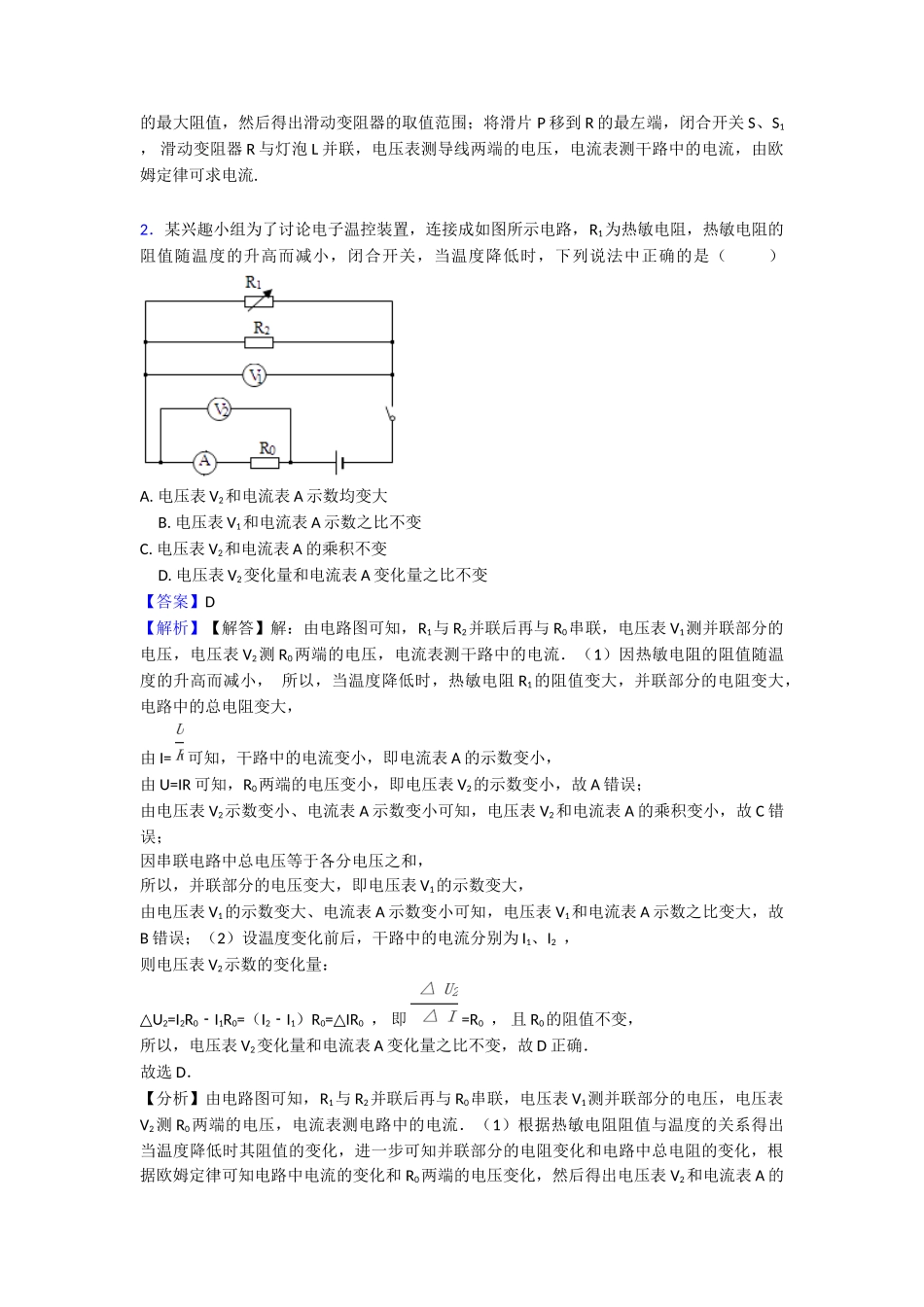

欧姆定律 复习（word）一、欧姆定律选择题1．如图所示，电源电压恒为 3V，灯泡 L 标有“3V 1.5W”字样（不计温度对灯丝电阻的影响），滑动变阻器 R 最大阻值为 30Ω，电压表量程“03V”﹣，电流表量程为“00.6A”﹣。在电路安全的情况下，下列推断正确的是（ ）A. 灯泡 L 正常发光时的电阻为 10Ω B. 只闭合开关 S，滑动变阻器的取值范围只能是 010Ω﹣C. 只闭合开关 S，该电路的最大功率是 2.5W D. 将滑片 P 移到 R 的最左端，闭合开关S、S1 ， 电流表示数为 0.6A【答案】D 【 解 析 】 【 解 答 】 A 、 根 据 可 得 ， 灯 泡 正 常 发 光 时 的 电 阻 ： ，A 不符合题意；B、C、只闭合开关 S 时，滑动变阻器 R 与灯泡 L 串联，电压表测 R 两端的电压，电流表测电路中的电流；当滑片位于左端时，此时电压表的示数为零，灯泡两端的电压等于电源电压 3V，通过灯泡的电流，即最大电流为： ，电路的最大功率为灯泡的额定功率 0.5W，C 不符合题意；当变阻器接入电路中的阻值变大时，电流变小，电压表示数增大，但不会超过电源电压3V，两电表都是安全的，所以，滑动变阻器的取值范围是 0～30Ω，B 不符合题意；D、将滑片 P 移到 R 的最左端，闭合开关 S、S1 ， 滑动变阻器 R 的最大阻值与灯泡 L 并联，两端电压都为电源电压 3V，电流表测干路中的电流。灯正常工作，通过小灯泡的电流为 0.5A；通过滑动变阻器的电流： ；故干路电流，即电流表的示数： ，D 符合题意；故答案为：D。【分析】根据 P=UI=求出灯泡正常发光时的电阻；只闭合开关 S 时，滑动变阻器 R 与灯泡L 串联，电压表测 R 两端的电压，电流表测电路中的电流，根据欧姆定律求出滑动变阻器接入电路中的电阻为零时电路中的电流，然后与电流表的量程相比较推断出灯泡可以正常发光，根据 P=UI 可求最大功率；当电压表的示数最大时，滑动变阻器接入电路中的电阻最大，根据串联电路的电压特点求出灯泡两端的电压，根据电源电压为 3V 变阻器接入电路中的最大阻值，然后得出滑动变阻器的取值范围；将滑片 P 移到 R 的最左端，闭合开关 S、S1 ， 滑动变阻器 R 与灯泡 L 并联，电压表测导线两端的电压，电流表测干路中的电流，由欧姆定律可求电流.2．某兴趣小组为了讨论电子温控装置，连接成如图所示电路，R1为热敏电阻，热敏电阻的阻值随温度的升高而减小，闭合开关，当温度降低时...
