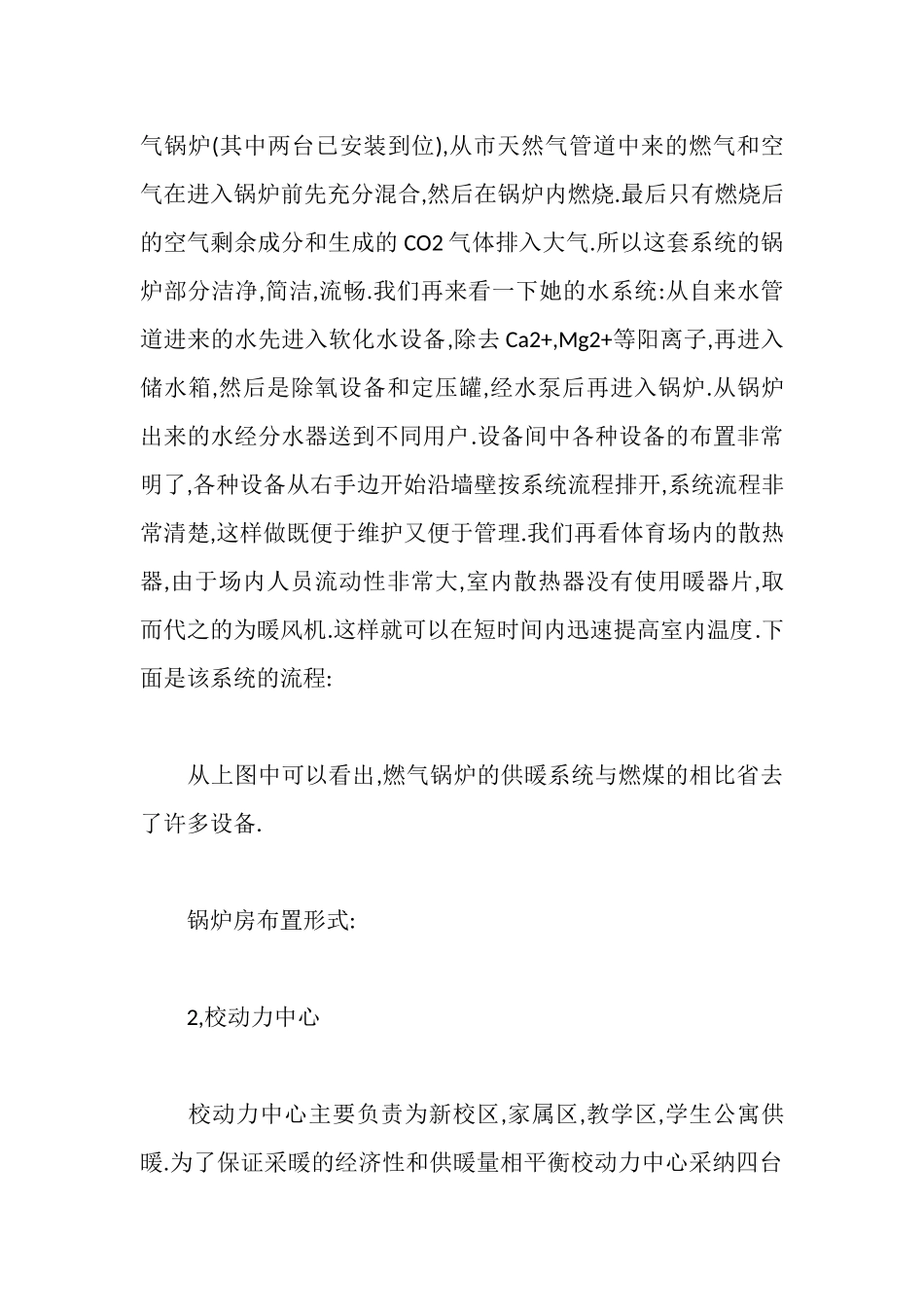

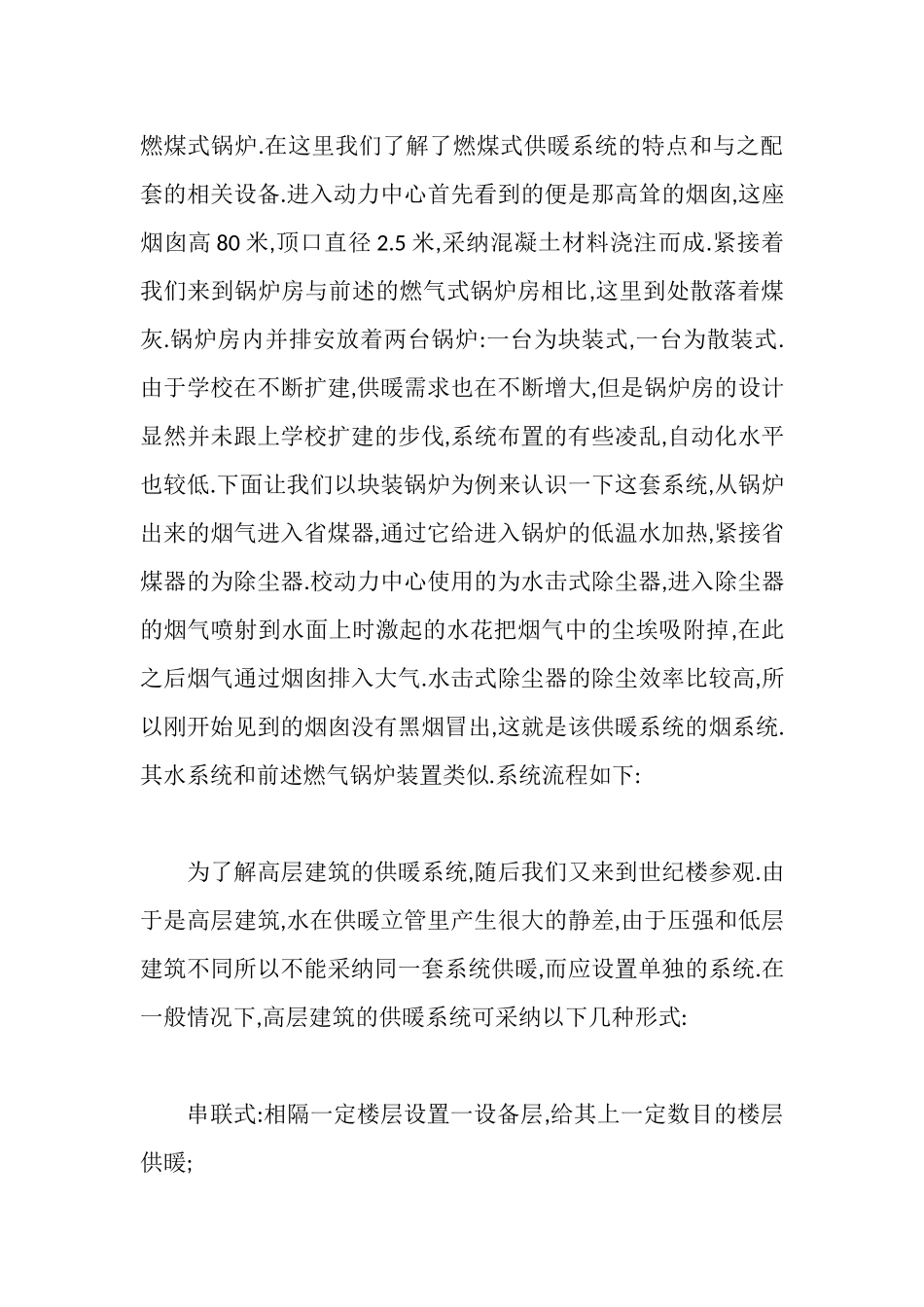

民用与工业供暖系统结构和锅炉房布置形式实习报告 建 筑 工 程 与 力 学 学 院 建 筑 环 境 与 社 备 工 程 专 业0101070XX8 潘博 指导老师:张永贵 为在学习专业课之前对所学专业有一个初步了解,学院和系里安排我们进行了为期两周的认识实习.我们先后参观了奥体中心,校动力中心,市煤气公司,热力公司,市晴纶厂和渤海铝业公司等单位的工业与民用供暖系统.通过参观我们对供暖系统的结构有了初步的了解,为专业课的学习打下了基础. 一,民用采暖系统 1,市奥体中心 首先我们参观的是市奥体中心,这是一座能同时容纳 3 万人的体育场.该体育场建设的目的是作为 XX 年年奥运会的分会场,所以必须达到一定的环保要求.因此其采纳的供暖设备为两台 10吨的燃气(油)式锅炉.进入锅炉房的第一感觉就是洁净,就好像进入锅炉房中的"星级宾馆"一样.这个锅炉房可以并排安放四台燃气锅炉(其中两台已安装到位),从市天然气管道中来的燃气和空气在进入锅炉前先充分混合,然后在锅炉内燃烧.最后只有燃烧后的空气剩余成分和生成的 CO2 气体排入大气.所以这套系统的锅炉部分洁净,简洁,流畅.我们再来看一下她的水系统:从自来水管道进来的水先进入软化水设备,除去 Ca2+,Mg2+等阳离子,再进入储水箱,然后是除氧设备和定压罐,经水泵后再进入锅炉.从锅炉出来的水经分水器送到不同用户.设备间中各种设备的布置非常明了,各种设备从右手边开始沿墙壁按系统流程排开,系统流程非常清楚,这样做既便于维护又便于管理.我们再看体育场内的散热器,由于场内人员流动性非常大,室内散热器没有使用暖器片,取而代之的为暖风机.这样就可以在短时间内迅速提高室内温度.下面是该系统的流程: 从上图中可以看出,燃气锅炉的供暖系统与燃煤的相比省去了许多设备. 锅炉房布置形式: 2,校动力中心 校动力中心主要负责为新校区,家属区,教学区,学生公寓供暖.为了保证采暖的经济性和供暖量相平衡校动力中心采纳四台燃煤式锅炉.在这里我们了解了燃煤式供暖系统的特点和与之配套的相关设备.进入动力中心首先看到的便是那高耸的烟囱,这座烟囱高 80 米,顶口直径 2.5 米,采纳混凝土材料浇注而成.紧接着我们来到锅炉房与前述的燃气式锅炉房相比,这里到处散落着煤灰.锅炉房内并排安放着两台锅炉:一台为块装式,一台为散装式.由于学校在不断扩建,供暖需求也在不断增大,但是锅炉房的设计显然并未跟上学校扩建的步伐,系统布置的有些凌乱,自动化水平也较低.下面让我们以块装锅炉为例来认...
