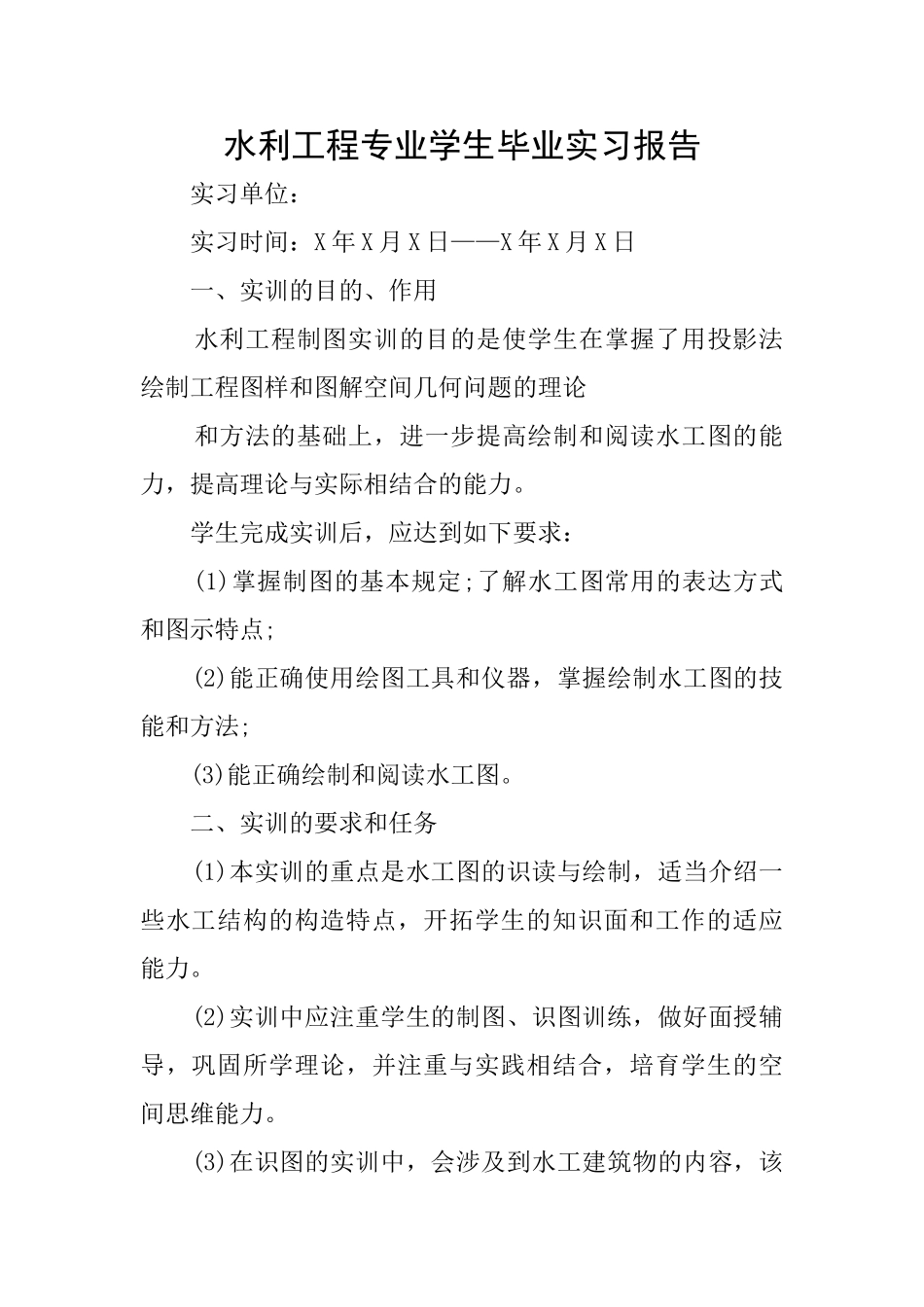

水利工程专业学生毕业实习报告 实习单位： 实习时间：X 年 X 月 X 日——X 年 X 月 X 日 一、实训的目的、作用 水利工程制图实训的目的是使学生在掌握了用投影法绘制工程图样和图解空间几何问题的理论 和方法的基础上，进一步提高绘制和阅读水工图的能力，提高理论与实际相结合的能力。 学生完成实训后，应达到如下要求： (1)掌握制图的基本规定;了解水工图常用的表达方式和图示特点; (2)能正确使用绘图工具和仪器，掌握绘制水工图的技能和方法; (3)能正确绘制和阅读水工图。 二、实训的要求和任务 (1)本实训的重点是水工图的识读与绘制，适当介绍一些水工结构的构造特点，开拓学生的知识面和工作的适应能力。 (2)实训中应注重学生的制图、识图训练，做好面授辅导，巩固所学理论，并注重与实践相结合，培育学生的空间思维能力。 (3)在识图的实训中，会涉及到水工建筑物的内容，该部分内容实践性强，可组织适当数量的参观，或运用实物照片、模型、录像等教学手段增强感性知识。 三、实训前的准备工作 1、阅读教材及实习指导书的有关内容，并查阅相关的工程绘图技术法律规范。 2、领取仪器并检验(绘图板一块、绘图铅笔、三角尺、丁字尺、计算器等)。实训内容： 1.水工建筑物的表达方法。 2.水工图的尺寸表标注。 3.水工图的分类与用途。 4.阅读水工图的方法与步骤。 5.绘制水工图的方法与步骤。 四、实习心得与体会： 在这次实习中，我们组虽然进行的不是很顺利，但因此我们也掌握了一些绘图工作的经验： 水工图的绘制，除遵循制图基本原理以外，还根据水工建筑物的特点制定了一系列的表达方法，综合起来水工图有以下特点： 水工建筑物形体庞大，有时水平方向和铅垂方向相差较大，水工图允许一个图样中纵横方向比例不一致。 水工图整体布局与局部结构尺寸相差大，所以在水工图的图样中可以采纳图例、符号等特别表达方法及文字说明。 水工建筑物总是与水密切相关，因而处处都要考虑到水的问题。水工建筑物直接建筑在地面上，因而水工图必须表达建筑物与地面的连接关系。 当然，娴熟的绘图技术还需要大量的实践和经验。
