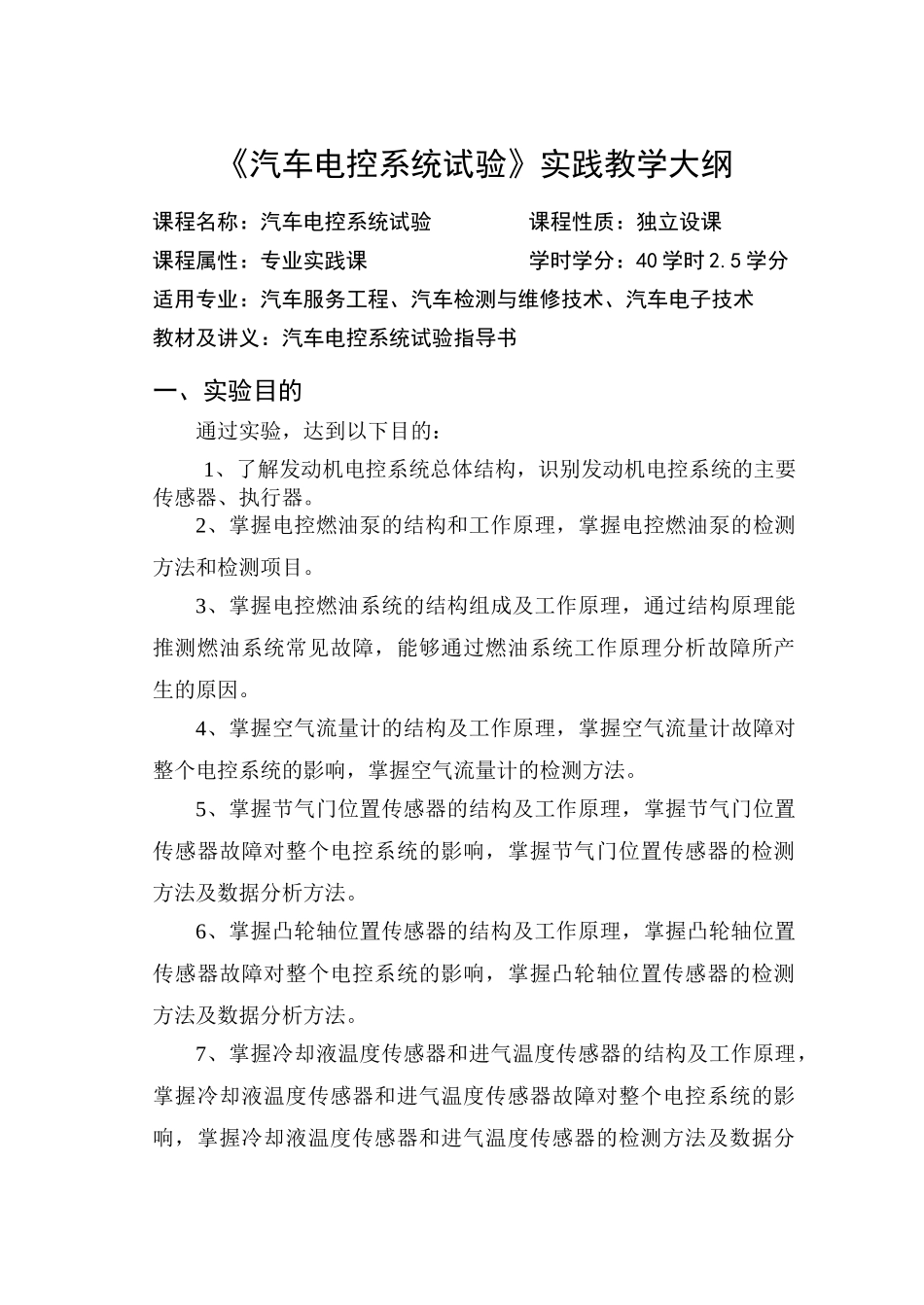

《汽车电控系统试验》实践教学大纲课程名称:汽车电控系统试验 课程性质:独立设课课程属性:专业实践课 学时学分:40 学时 2.5 学分适用专业:汽车服务工程、汽车检测与维修技术、汽车电子技术教材及讲义:汽车电控系统试验指导书一、实验目的通过实验,达到以下目的:1、了解发动机电控系统总体结构,识别发动机电控系统的主要传感器、执行器。2、掌握电控燃油泵的结构和工作原理,掌握电控燃油泵的检测方法和检测项目。3、掌握电控燃油系统的结构组成及工作原理,通过结构原理能推测燃油系统常见故障,能够通过燃油系统工作原理分析故障所产生的原因。4、掌握空气流量计的结构及工作原理,掌握空气流量计故障对整个电控系统的影响,掌握空气流量计的检测方法。5、掌握节气门位置传感器的结构及工作原理,掌握节气门位置传感器故障对整个电控系统的影响,掌握节气门位置传感器的检测方法及数据分析方法。6、掌握凸轮轴位置传感器的结构及工作原理,掌握凸轮轴位置传感器故障对整个电控系统的影响,掌握凸轮轴位置传感器的检测方法及数据分析方法。7、掌握冷却液温度传感器和进气温度传感器的结构及工作原理,掌握冷却液温度传感器和进气温度传感器故障对整个电控系统的影响,掌握冷却液温度传感器和进气温度传感器的检测方法及数据分析方法。8、掌握曲轴位置传感器的结构及工作原理,掌握曲轴位置传感器故障对整个电控系统的影响,掌握曲轴位置传感器的检测方法。9、掌握氧传感器的结构及工作原理,掌握氧传感器故障对整个电控系统的影响,掌握氧传感器的检测方法。10、掌握喷油器的结构及工作原理,掌握喷油器故障对整个电控系统的影响,掌握喷油器的检测方法。11、掌握碳罐电磁阀的结构及工作原理,掌握碳罐电磁阀的检测方法。12、掌握点火模块的结构及工作原理,掌握点火模块故障对整个电控系统的影响,掌握点火模块的检测方法。13、掌握发动机电控系统原理,掌握发动机电控系统整体性能的检测方法,学会利用故障诊断系统调取和清除故障码。二、实验项目及内容根据《汽车电控系统》课程教学大纲的要求,本课程实验教学时数为 48 学时,共安排 13 个实验,每次实验的教学时数为 3 学时,外加 1 学时的实验仪器设备熟悉与机动时间。具体的实验项目及内容为:1、发动机电控系统总体结构认识实验实验内容:发动机电控系统原理及总体结构认识;传感器的认识;执行器的认识。2、电控燃油泵检测实验 实验内容:汽油泵工作状况的测试。...
