测量土壤湿度

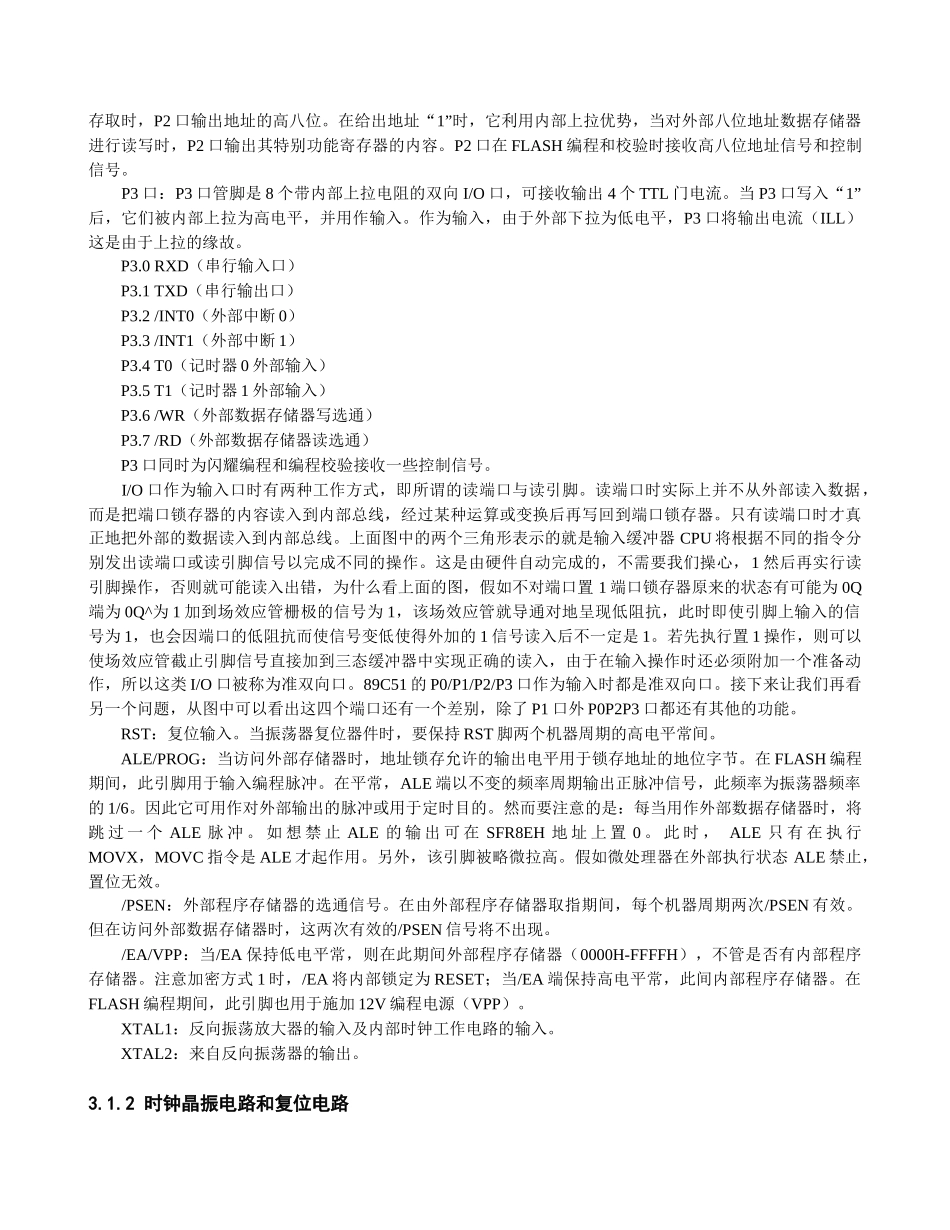

智能花盆设计 3.硬件电路设计3.1 系统单片机 所谓的单片机就是把中央处理器 CPU、存储器 ROM/RAM、输入输出接口电路以及定时器/计数器等部件制作在一块集成电路芯片中，构成一个完整的微型计算机―单片微型计算机。由于单片机把各种功能部件集成在一块芯片上，因此它的结构紧凑、超小型化、可靠性高、价格低廉、易于开发应用。3.1.1 AT89S51 单片机 本论文所设计的系统的核心采纳的是 AT89S51 单片机。AT89S51 单片机是美国 ATMEL 公司生产的低功耗，高性能 CMOS 8 位单片机，片内含 4K bytes 的可系统编程的 Flash 只读程序存储器，器件采纳 ATMEL 公司的高密度，非易失性存储技术生产，兼容标准 8051 指令系统及引脚。它集 Flash 程序存储器，既可在线编程（ISP）也可用传统方法进行编程及通用 8 位微处理器于单片芯片中，ATMEL 公司的功能强大，低价AT89S51 单片机可为您提供许多高性价比的应用场合，可灵活应用于各种控制领域。AT89S51 具有如下特点：40 个引脚，4k Bytes Flash 片内程序存储器，128 bytes 的随机存取数据存储器（RAM），32 个外部双向输入/输出（I/O）口，5 个中断优先级 2 层中断嵌套中断，2 个 16 位可编程定时计数器,2 个全双工串行通信口，看门狗（WDT）电路，片内时钟振荡器。 此外，AT89S51 设计和配置了振荡频率可为 0Hz 并可通过软件设置省电模式。空闲模式下，CPU 暂停工作，而 RAM 定时计数器，串行口，外中断系统可继续工作，掉电模式冻结振荡器而保存 RAM 的数据，停止芯片其它功能直至外中断激活或硬件复位。同时该芯片还具有 PDIP、TQFP 和 PLCC 等三种封装形式，以适应不同产品的需求。 它的引脚图如图 6。管脚说明： VCC：供电电压。 GND：接地。 P0 口：P0 口为一个 8 位漏级开路双向 I/O 口，每脚可吸收8TTL 门电流。当 P1 口的管脚第一次写 1 时，被定义为高阻输入。P0 能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在 FIASH 编程时，P0 口作为原码输入口，当 FIASH 进行校验时，P0 输出原码，此时 P0 外部必须被拉高。P1 口：P1 口是一个内部提供上拉电阻的 8 位双向 I/O 口，P1 口缓冲器能接收输出 4TTL 门电流。P1 口管脚写入 1 后，被内部上拉为高，可用作输入，P1 口被外部下拉为低电平常，将输出电流，这是 图 6 AT89S51 引脚图由于内部上拉的缘故。在 FLASH 编程和校...
