涵洞施工方案

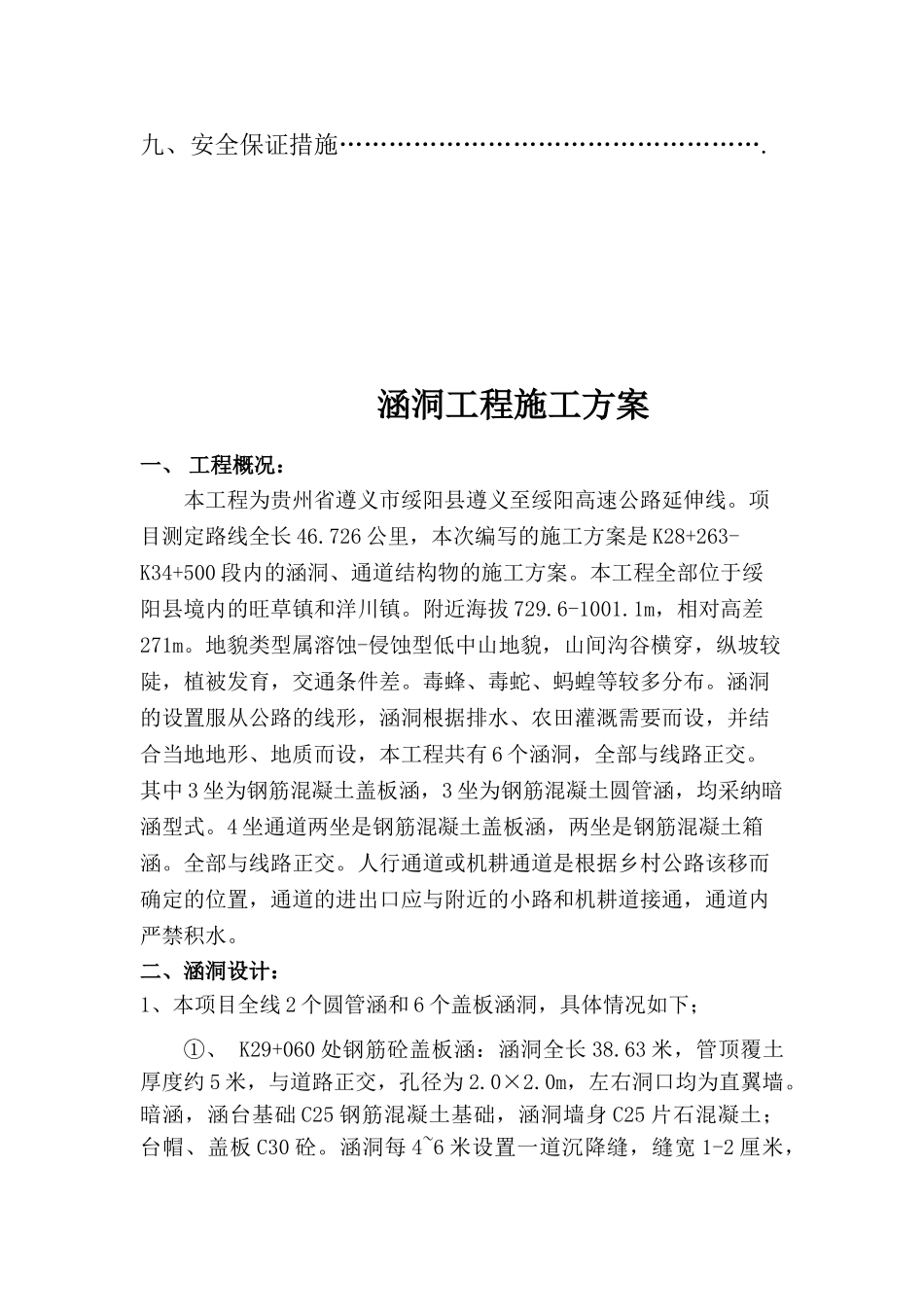

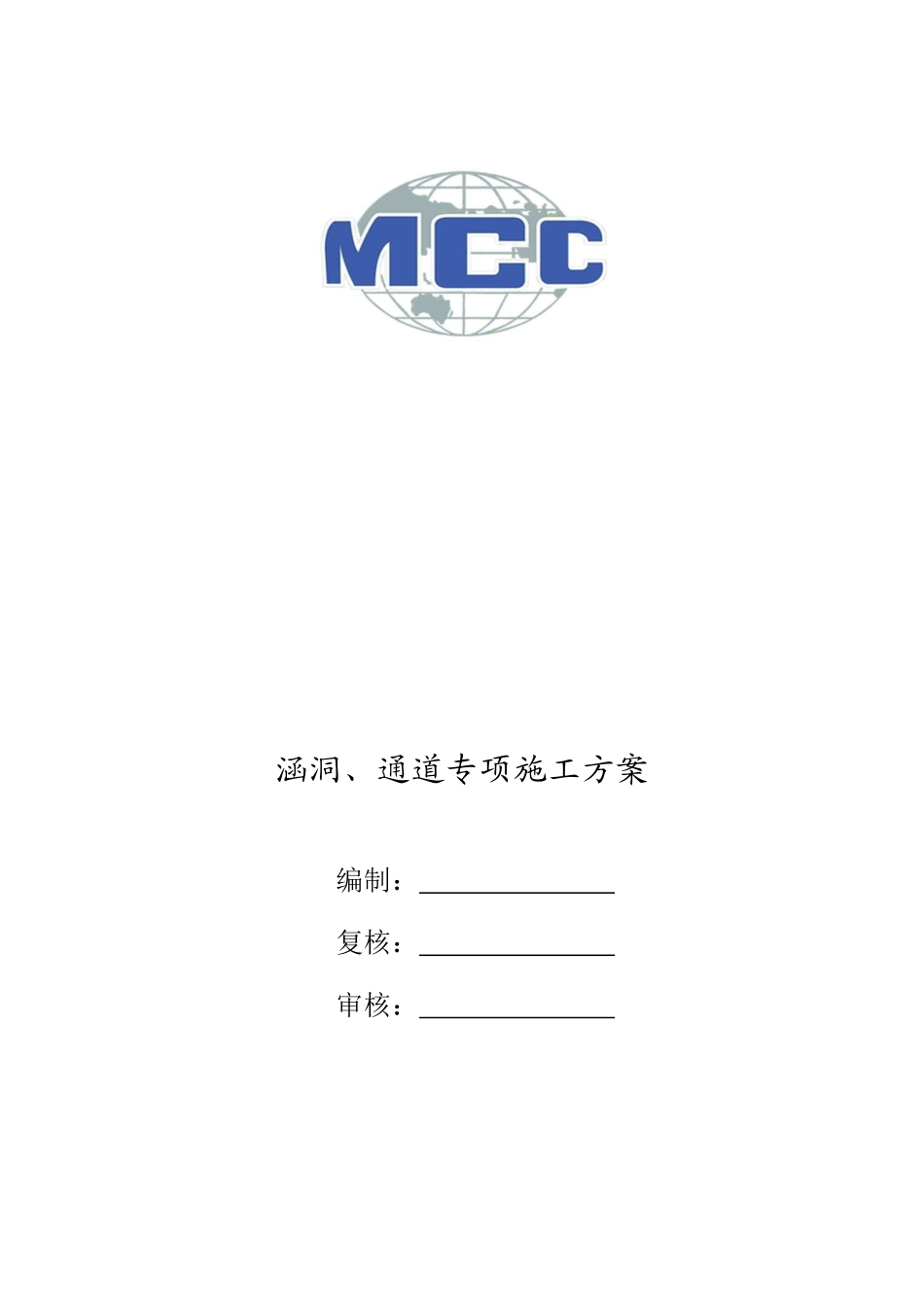

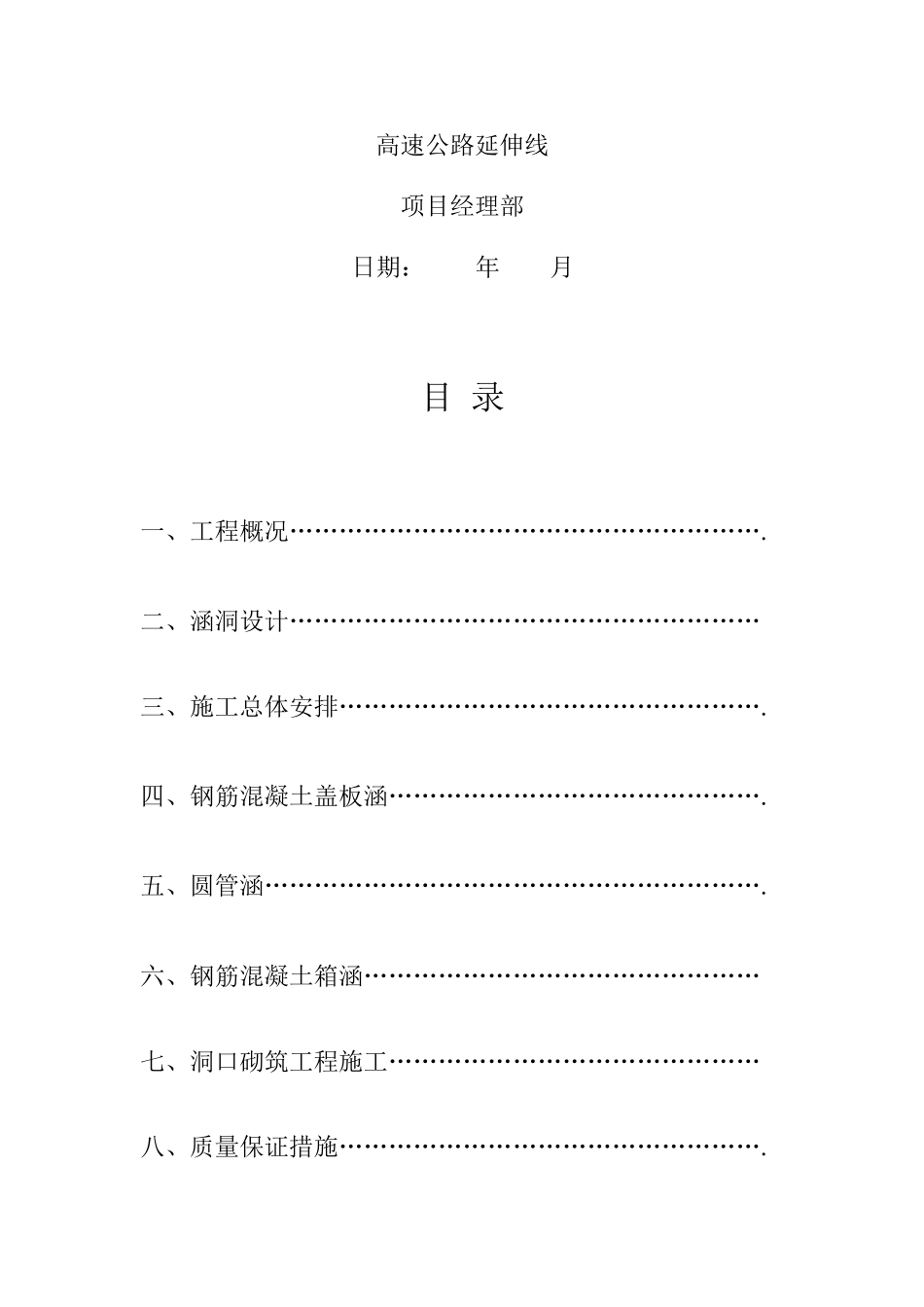

涵洞、通道专项施工方案 编制： 复核： 审核： 高速公路延伸线项目经理部日期： 年 月目 录一、工程概况………………………………………………….二、涵洞设计…………………………………………………三、施工总体安排…………………………………………….四、钢筋混凝土盖板涵……………………………………….五、圆管涵…………………………………………………….六、钢筋混凝土箱涵…………………………………………七、洞口砌筑工程施工………………………………………八、质量保证措施…………………………………………….九、安全保证措施…………………………………………….涵洞工程施工方案一、 工程概况：本工程为贵州省遵义市绥阳县遵义至绥阳高速公路延伸线。项目测定路线全长 46.726 公里，本次编写的施工方案是 K28+263-K34+500 段内的涵洞、通道结构物的施工方案。本工程全部位于绥阳县境内的旺草镇和洋川镇。附近海拔 729.6-1001.1m，相对高差271m。地貌类型属溶蚀-侵蚀型低中山地貌，山间沟谷横穿，纵坡较陡，植被发育，交通条件差。毒蜂、毒蛇、蚂蝗等较多分布。涵洞的设置服从公路的线形，涵洞根据排水、农田灌溉需要而设，并结合当地地形、地质而设，本工程共有 6 个涵洞，全部与线路正交。其中 3 坐为钢筋混凝土盖板涵，3 坐为钢筋混凝土圆管涵，均采纳暗涵型式。4 坐通道两坐是钢筋混凝土盖板涵，两坐是钢筋混凝土箱涵。全部与线路正交。人行通道或机耕通道是根据乡村公路该移而确定的位置，通道的进出口应与附近的小路和机耕道接通，通道内严禁积水。二、涵洞设计：1、本项目全线 2 个圆管涵和 6 个盖板涵洞，具体情况如下；①、 K29+060 处钢筋砼盖板涵：涵洞全长 38.63 米，管顶覆土厚度约 5 米，与道路正交，孔径为 2.0×2.0m，左右洞口均为直翼墙。暗涵，涵台基础 C25 钢筋混凝土基础，涵洞墙身 C25 片石混凝土；台帽、盖板 C30 砼。涵洞每 4~6 米设置一道沉降缝，缝宽 1-2 厘米，缝内填以沥青麻絮或其它有弹性的防水材料填塞。盖板、基础、台帽钢筋布置图按《钢筋混凝土盖板涵》通用图。②、K29+240 处钢筋砼圆管涵：涵洞全长 141.82 米，与道路正交，管直径为 2 米，壁厚为 40 厘米 C30 钢筋混凝土。管顶覆土厚度约 29.5 米，两侧进出口需接顺路基排水。洞洞底基础采纳 C20 片石混凝土。涵洞每 4~6 米设置一道沉降缝，施工时要注意地质变化设沉降缝，缝内填...
