烟囱提升系统专项施工方案OK

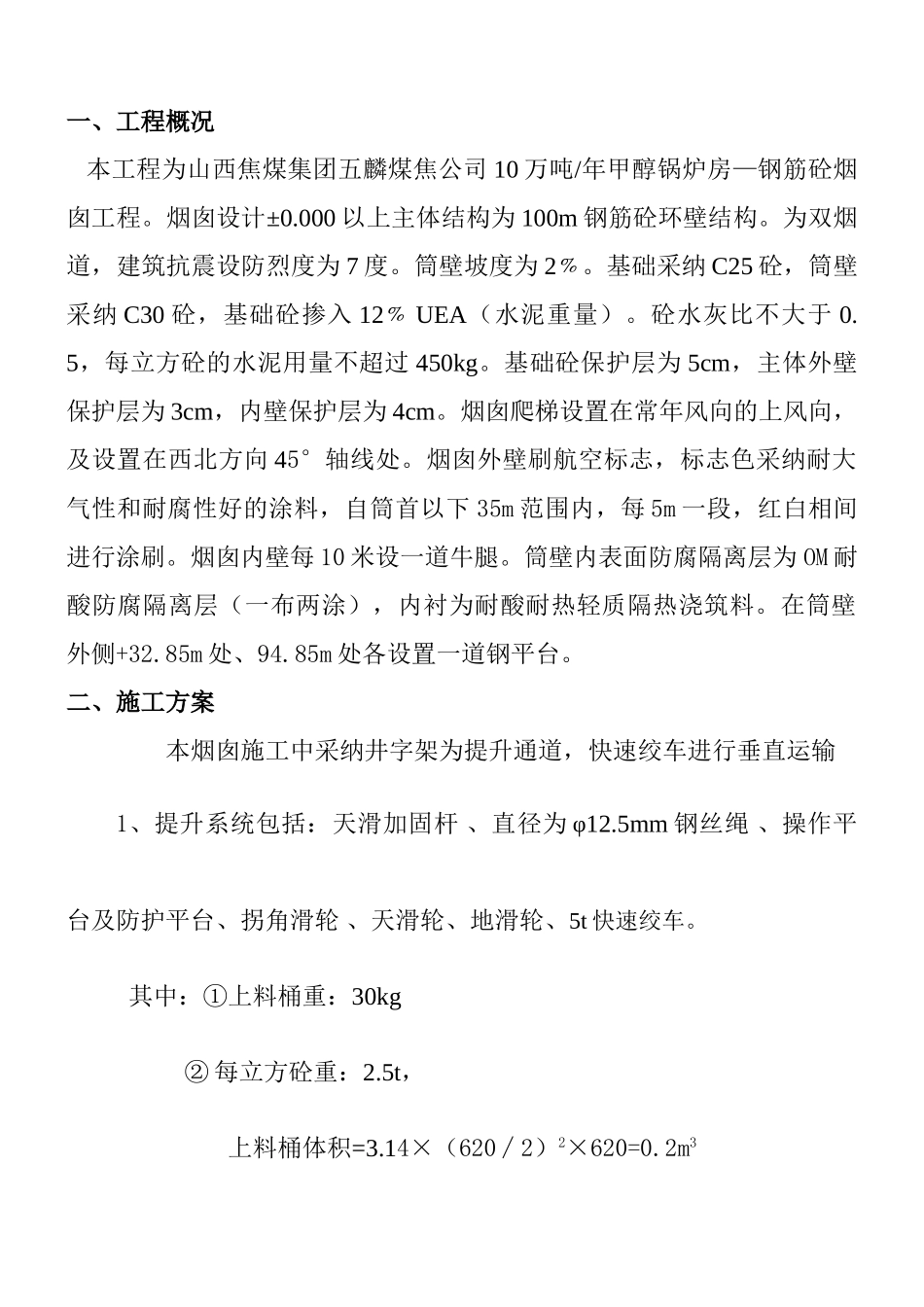

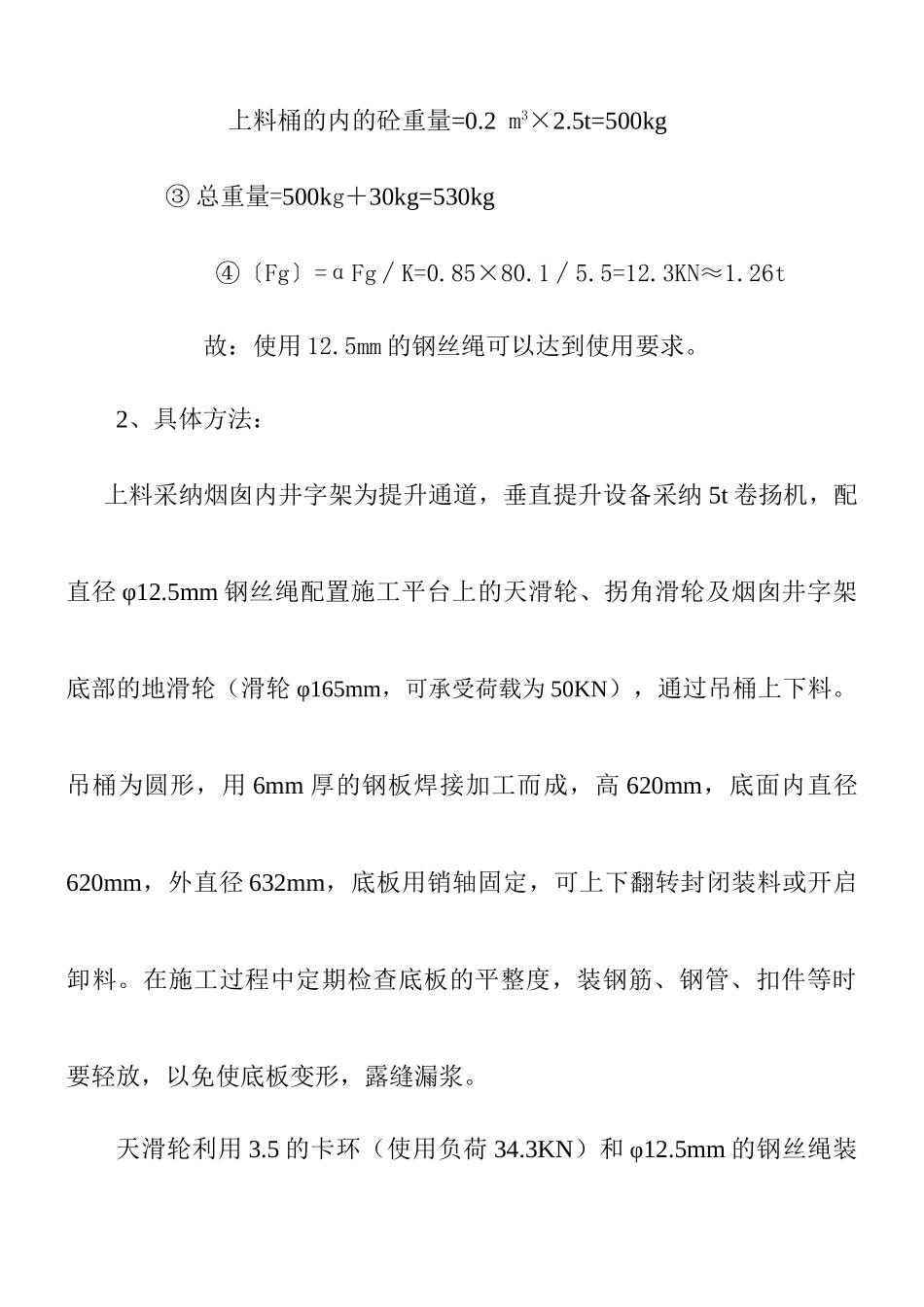

一、工程概况 本工程为山西焦煤集团五麟煤焦公司 10 万吨/年甲醇锅炉房—钢筋砼烟囱工程。烟囱设计±0.000 以上主体结构为 100m 钢筋砼环壁结构。为双烟道，建筑抗震设防烈度为 7 度。筒壁坡度为 2﹪。基础采纳 C25 砼，筒壁采纳 C30 砼，基础砼掺入 12﹪ UEA（水泥重量）。砼水灰比不大于 0. 5，每立方砼的水泥用量不超过 450kg。基础砼保护层为 5cm，主体外壁保护层为 3cm，内壁保护层为 4cm。烟囱爬梯设置在常年风向的上风向，及设置在西北方向 45°轴线处。烟囱外壁刷航空标志，标志色采纳耐大气性和耐腐性好的涂料，自筒首以下 35m 范围内，每 5m 一段，红白相间进行涂刷。烟囱内壁每 10 米设一道牛腿。筒壁内表面防腐隔离层为 OM 耐酸防腐隔离层（一布两涂），内衬为耐酸耐热轻质隔热浇筑料。在筒壁外侧+32.85m 处、94.85m 处各设置一道钢平台。二、施工方案 本烟囱施工中采纳井字架为提升通道，快速绞车进行垂直运输1、提升系统包括：天滑加固杆 、直径为 φ12.5mm 钢丝绳 、操作平台及防护平台、拐角滑轮 、天滑轮、地滑轮、5t 快速绞车。 其中：①上料桶重：30kg ② 每立方砼重：2.5t，上料桶体积=3.14×（620∕2）2×620=0.2m3上料桶的内的砼重量=0.2 m3×2.5t=500kg ③ 总重量=500kg＋30kg=530kg④〔Fg〕=αFg∕K=0.85×80.1∕5.5=12.3KN≈1.26t 故：使用 12.5mm 的钢丝绳可以达到使用要求。2、具体方法：上料采纳烟囱内井字架为提升通道，垂直提升设备采纳 5t 卷扬机，配直径 φ12.5mm 钢丝绳配置施工平台上的天滑轮、拐角滑轮及烟囱井字架底部的地滑轮（滑轮 φ165mm，可承受荷载为 50KN），通过吊桶上下料。吊桶为圆形，用 6mm 厚的钢板焊接加工而成，高 620mm，底面内直径620mm，外直径 632mm，底板用销轴固定，可上下翻转封闭装料或开启卸料。在施工过程中定期检查底板的平整度，装钢筋、钢管、扣件等时要轻放，以免使底板变形，露缝漏浆。天滑轮利用 3.5 的卡环（使用负荷 34.3KN）和 φ12.5mm 的钢丝绳装在井架顶部的固定架（横杆）上，用于固定天滑轮的横杆采纳四到八根斜 杆 加 固 ， 至 少 有 八 个 扣 件 承 载 ， 斜 杆 上 动 的 荷 载为 :2×12.75KN=25.5KN ， 因 而 每 个 扣 件 上 的 动 荷 载 为 ： 25.5KN /8=3.187KN≈0.325t，完全能满足承载能力要求。1.5t 快 速 绞 车 的 要 求 ： 提 升 速 度...
