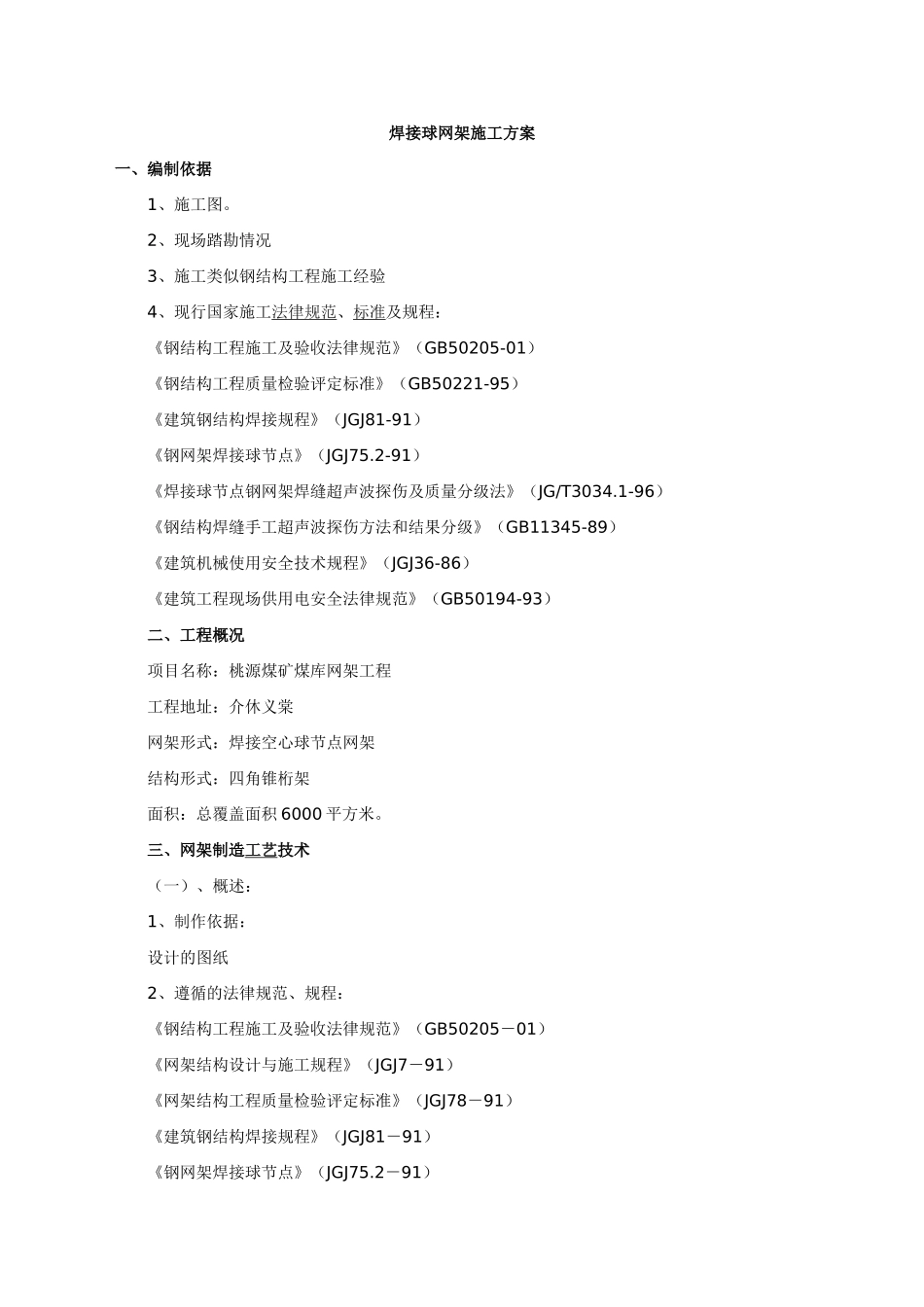

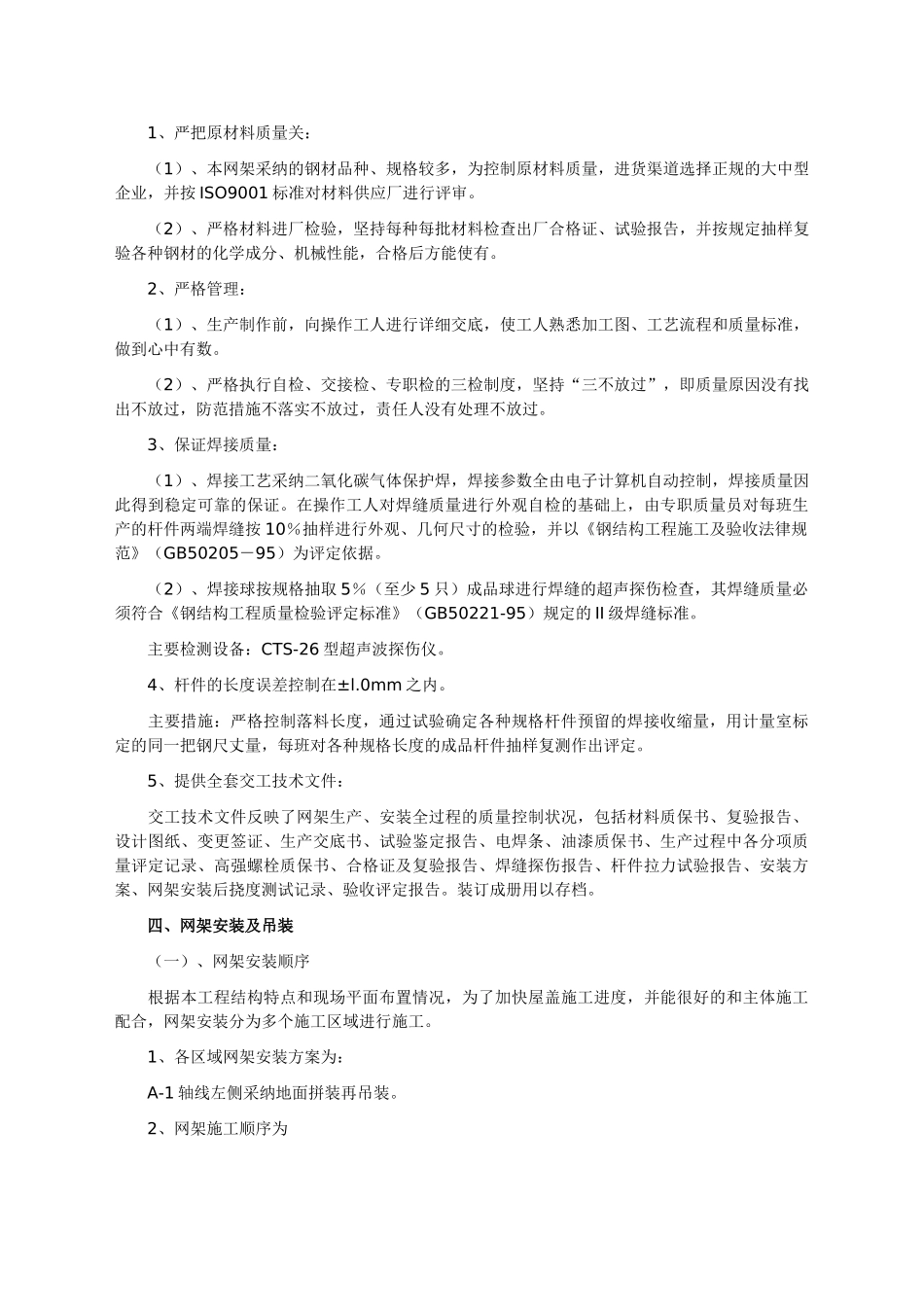

焊接球网架施工方案一、编制依据 1、施工图。 2、现场踏勘情况 3、施工类似钢结构工程施工经验 4、现行国家施工法律规范、标准及规程： 《钢结构工程施工及验收法律规范》（GB50205-01） 《钢结构工程质量检验评定标准》（GB50221-95） 《建筑钢结构焊接规程》（JGJ81-91） 《钢网架焊接球节点》（JGJ75.2-91） 《焊接球节点钢网架焊缝超声波探伤及质量分级法》（JG/T3034.1-96） 《钢结构焊缝手工超声波探伤方法和结果分级》（GB11345-89） 《建筑机械使用安全技术规程》（JGJ36-86） 《建筑工程现场供用电安全法律规范》（GB50194-93） 二、工程概况 项目名称：桃源煤矿煤库网架工程 工程地址：介休义棠 网架形式：焊接空心球节点网架 结构形式：四角锥桁架 面积：总覆盖面积 6000 平方米。 三、网架制造工艺技术 （一）、概述： 1、制作依据： 设计的图纸 2、遵循的法律规范、规程： 《钢结构工程施工及验收法律规范》（GB50205－01） 《网架结构设计与施工规程》（JGJ7－91） 《网架结构工程质量检验评定标准》（JGJ78－91） 《建筑钢结构焊接规程》（JGJ81－91） 《钢网架焊接球节点》（JGJ75.2－91） 《钢网架检验及验收标准》（JGJ75.3－91） 《焊接球节点钢网架焊缝超声波探伤及质量分级法》（JG/T3034.1－96） 《涂装前钢材表面锈蚀等级和除锈等级》（GB8923－88） 3、采纳材料： 焊接空心球及加肋空心球采纳 Q235B 钢，杆件采纳 Q235B 钢。 （二）、焊接球节点网架的制作： 1、制作工艺流程：（流程见附件） 2、杆件制作： （1）、用于制造杆件的钢材品种、规格、质量必须符合设计规定及相应标准，应有出厂合格证明。 （2）、钢管必须采纳机械切割的方法，以确保其长度和坡口的准确度。杆件下料应考虑其焊接收缩量。影响焊接收缩量的因素较多，如焊缝的长度、环境温度、电流强度、焊接方法等，焊接收缩量的大小可根据以往的经验，再结合现场和网架的具体情况通过试验来确定。壁厚大于4mm 的钢管要开坡口。 （3）、钢管制作长度允许偏差±1mm，杆件轴线不平直度不超过 L／1000，且不大于5mm。 3、焊接球制作： （1）、用于制造焊接球节点的原材料品种、规格、质量必须符合设计要求和行业标准《钢网架焊接球节点》（JGJ75.2－91）的规定。焊接用的焊条、焊丝、焊剂和保护气体，必须符合设计要求和钢结构焊接的专门规定。 （2）、钢板的放样和下料应根据工艺要求预留制作和安装时的焊接...
