焦碳塔框架钢结构吊装施工方案

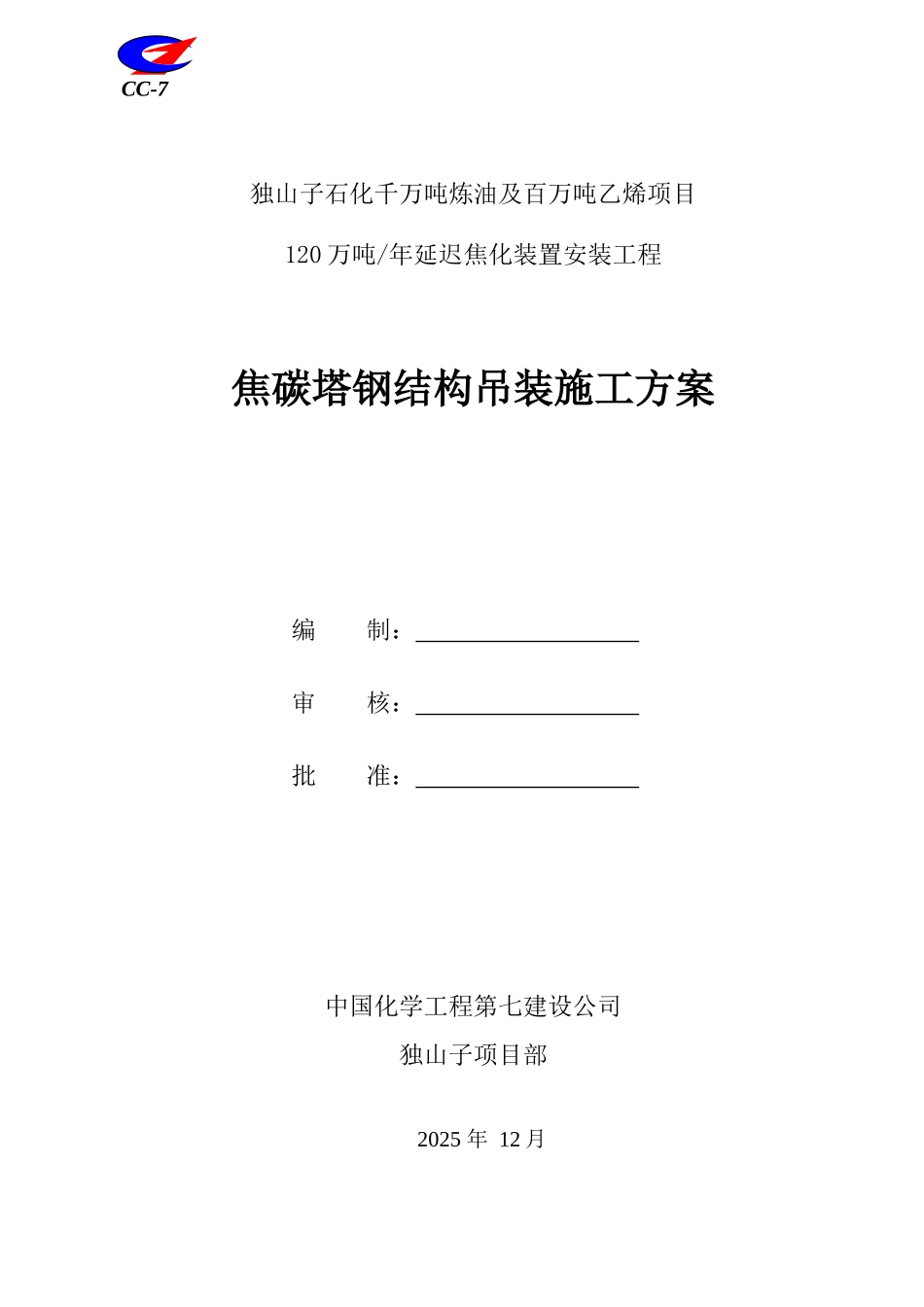

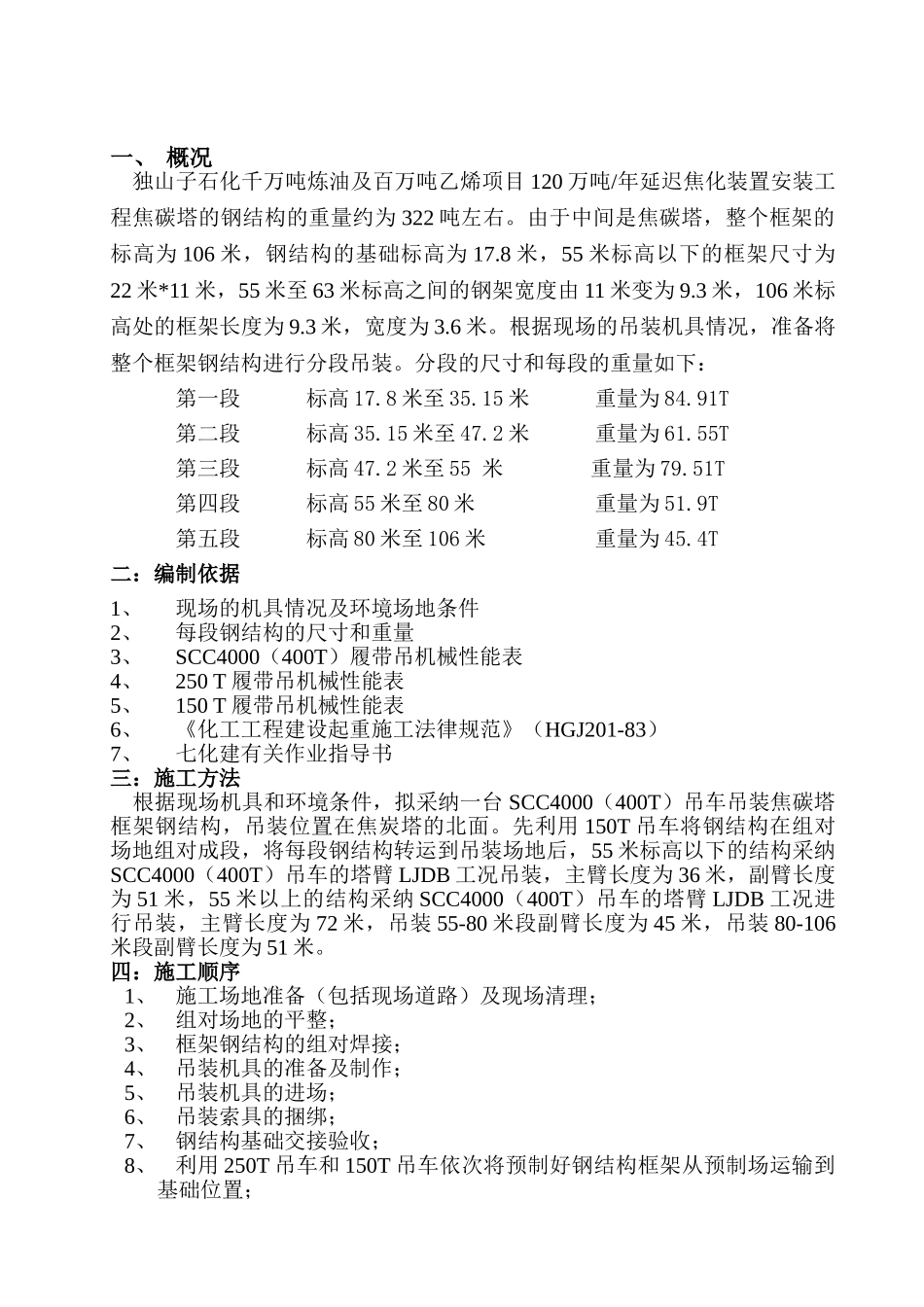

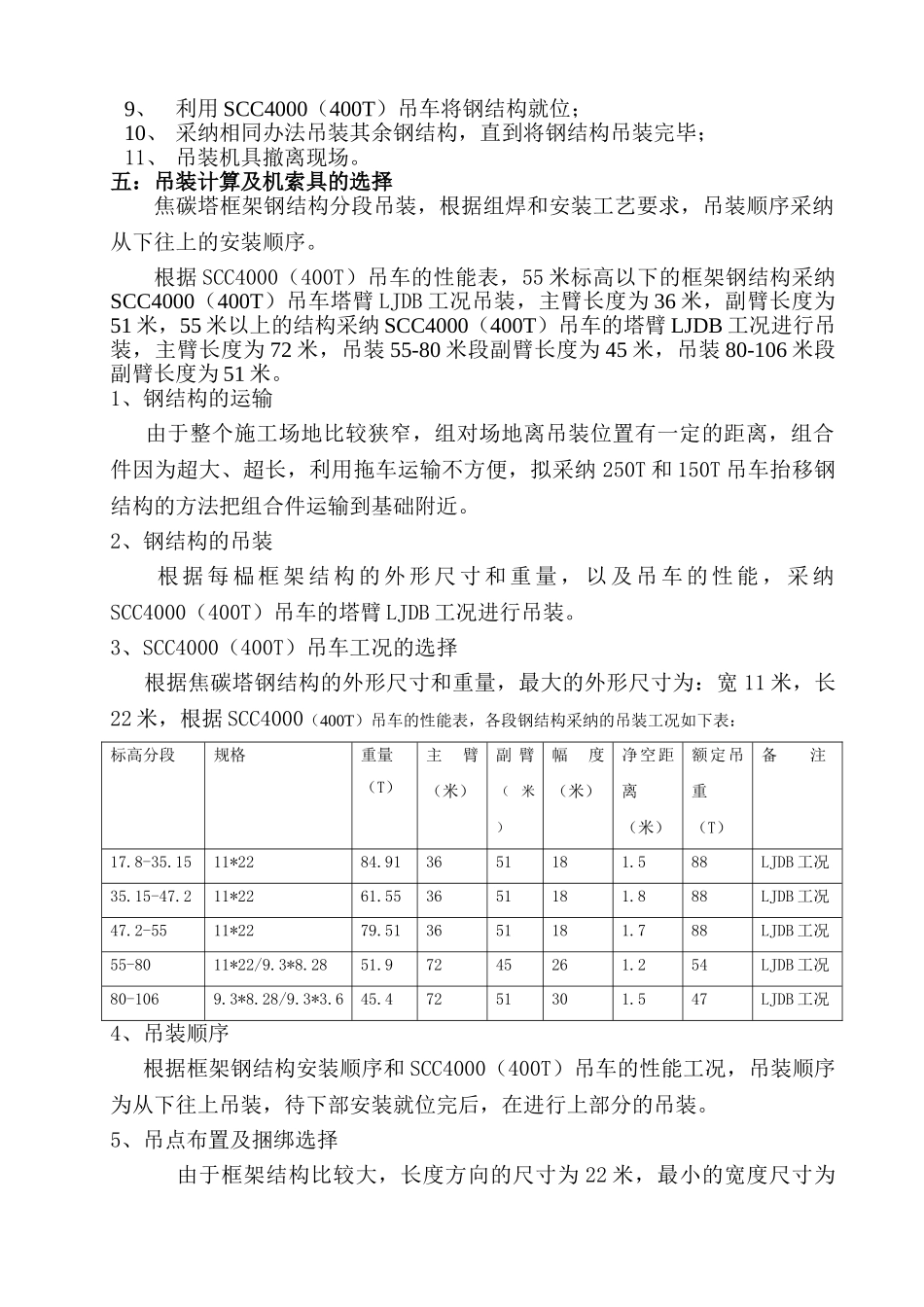

独山子石化千万吨炼油及百万吨乙烯项目120 万吨/年延迟焦化装置安装工程焦碳塔钢结构吊装施工方案编 制： 审 核： 批 准： 中国化学工程第七建设公司独山子项目部 2025 年 12 月CC-7一、 概况独山子石化千万吨炼油及百万吨乙烯项目 120 万吨/年延迟焦化装置安装工程焦碳塔的钢结构的重量约为 322 吨左右。由于中间是焦碳塔，整个框架的标高为 106 米，钢结构的基础标高为 17.8 米，55 米标高以下的框架尺寸为22 米*11 米，55 米至 63 米标高之间的钢架宽度由 11 米变为 9.3 米，106 米标高处的框架长度为 9.3 米，宽度为 3.6 米。根据现场的吊装机具情况，准备将整个框架钢结构进行分段吊装。分段的尺寸和每段的重量如下：第一段 标高 17.8 米至 35.15 米 重量为 84.91T第二段 标高 35.15 米至 47.2 米 重量为 61.55T第三段 标高 47.2 米至 55 米 重量为 79.51T第四段 标高 55 米至 80 米 重量为 51.9T第五段 标高 80 米至 106 米 重量为 45.4T二：编制依据1、现场的机具情况及环境场地条件2、每段钢结构的尺寸和重量3、SCC4000（400T）履带吊机械性能表4、250 T 履带吊机械性能表5、150 T 履带吊机械性能表6、《化工工程建设起重施工法律规范》（HGJ201-83）7、七化建有关作业指导书三：施工方法 根据现场机具和环境条件，拟采纳一台 SCC4000（400T）吊车吊装焦碳塔框架钢结构，吊装位置在焦炭塔的北面。先利用 150T 吊车将钢结构在组对场地组对成段，将每段钢结构转运到吊装场地后，55 米标高以下的结构采纳SCC4000（400T）吊车的塔臂 LJDB 工况吊装，主臂长度为 36 米，副臂长度为 51 米，55 米以上的结构采纳 SCC4000（400T）吊车的塔臂 LJDB 工况进行吊装，主臂长度为 72 米，吊装 55-80 米段副臂长度为 45 米，吊装 80-106米段副臂长度为 51 米。四：施工顺序1、施工场地准备（包括现场道路）及现场清理；2、组对场地的平整；3、框架钢结构的组对焊接；4、吊装机具的准备及制作；5、吊装机具的进场；6、吊装索具的捆绑；7、钢结构基础交接验收；8、利用 250T 吊车和 150T 吊车依次将预制好钢结构框架从预制场运输到基础位置；9、利用 SCC4000（400T）吊车将钢结构就位；10、 采纳相同办法吊装其余钢结构，直到将钢结构吊装完毕；11、 吊装机具撤离现场。五：吊装计算及机索具的选择焦碳塔框架钢结构分段吊装，根据组焊和安装工艺...
