现场施工用电专项施工方案

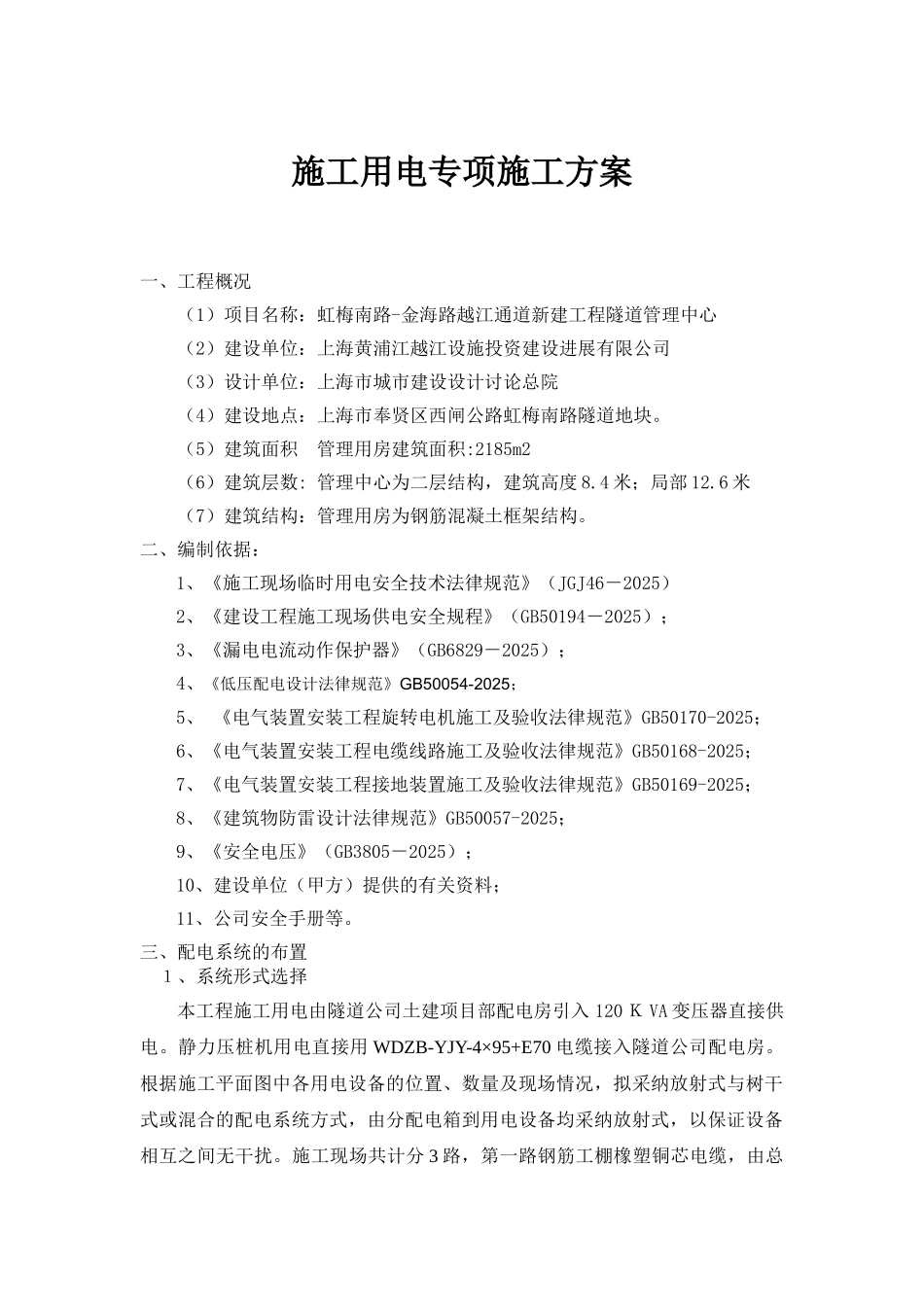

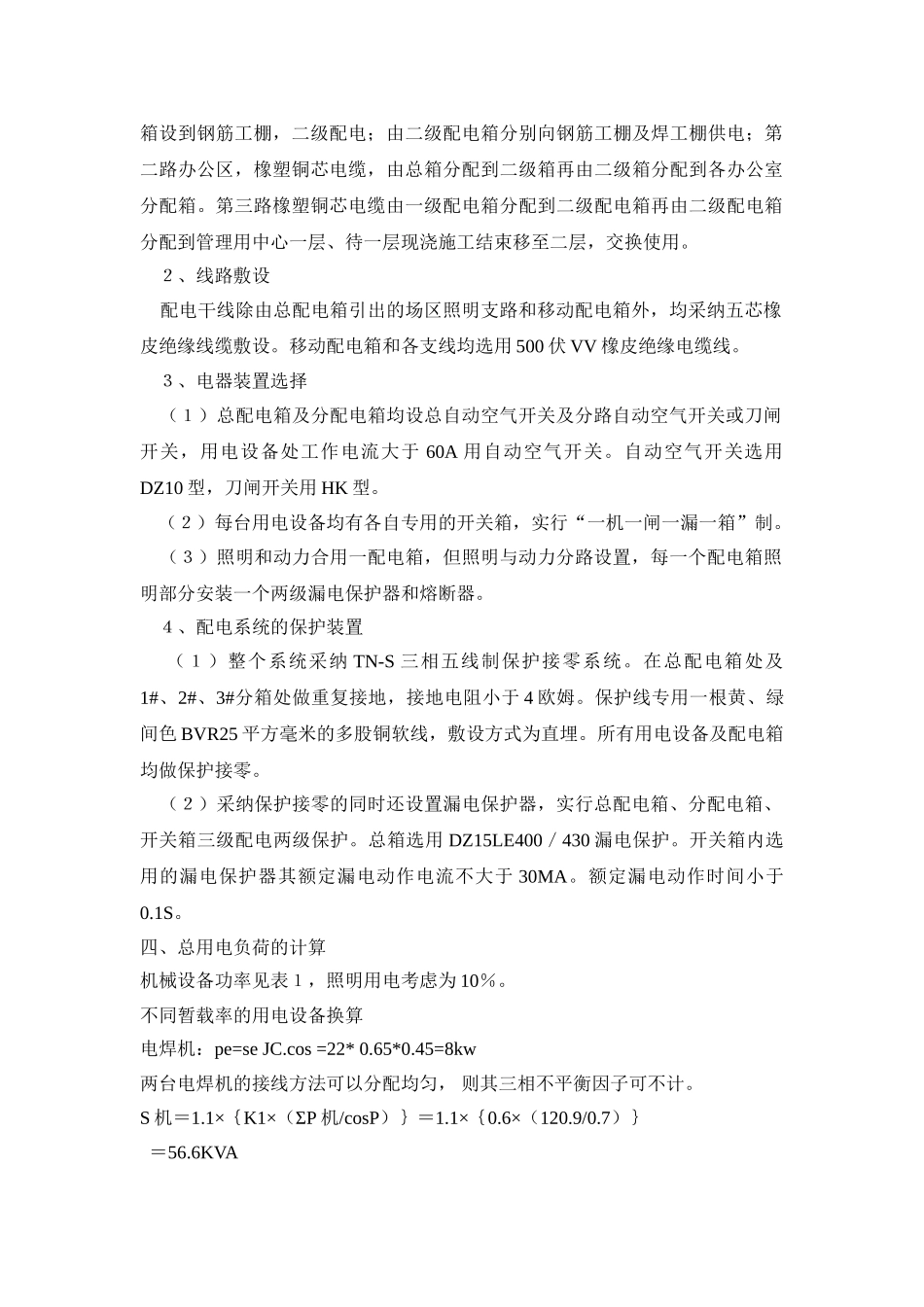

施工用电专项施工方案一、工程概况（1）项目名称：虹梅南路-金海路越江通道新建工程隧道管理中心（2）建设单位：上海黄浦江越江设施投资建设进展有限公司（3）设计单位：上海市城市建设设计讨论总院（4）建设地点：上海市奉贤区西闸公路虹梅南路隧道地块。 （5）建筑面积 管理用房建筑面积:2185m2 （6）建筑层数: 管理中心为二层结构，建筑高度 8.4 米；局部 12.6 米 （7）建筑结构：管理用房为钢筋混凝土框架结构。二、编制依据：1、《施工现场临时用电安全技术法律规范》（JGJ46－2025）2、《建设工程施工现场供电安全规程》（GB50194－2025）；3、《漏电电流动作保护器》（GB6829－2025）；4、《低压配电设计法律规范》GB50054-2025；5、 《电气装置安装工程旋转电机施工及验收法律规范》GB50170-2025；6、《电气装置安装工程电缆线路施工及验收法律规范》GB50168-2025；7、《电气装置安装工程接地装置施工及验收法律规范》GB50169-2025；8、《建筑物防雷设计法律规范》GB50057-2025；9、《安全电压》（GB3805－2025）；10、建设单位（甲方）提供的有关资料；11、公司安全手册等。三、配电系统的布置 １、系统形式选择本工程施工用电由隧道公司土建项目部配电房引入 120 Ｋ VA 变压器直接供电。静力压桩机用电直接用 WDZB-YJY-4×95+E70 电缆接入隧道公司配电房。 根据施工平面图中各用电设备的位置、数量及现场情况，拟采纳放射式与树干式或混合的配电系统方式，由分配电箱到用电设备均采纳放射式，以保证设备相互之间无干扰。施工现场共计分 3 路，第一路钢筋工棚橡塑铜芯电缆，由总箱设到钢筋工棚，二级配电；由二级配电箱分别向钢筋工棚及焊工棚供电；第二路办公区，橡塑铜芯电缆，由总箱分配到二级箱再由二级箱分配到各办公室分配箱。第三路橡塑铜芯电缆由一级配电箱分配到二级配电箱再由二级配电箱分配到管理用中心一层、待一层现浇施工结束移至二层，交换使用。 ２、线路敷设 配电干线除由总配电箱引出的场区照明支路和移动配电箱外，均采纳五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选用 500 伏 VV 橡皮绝缘电缆线。 ３、电器装置选择 （１）总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于 60A 用自动空气开关。自动空气开关选用DZ10 型，刀闸开关用 HK 型。 （２）每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。 （３）照明和动...
