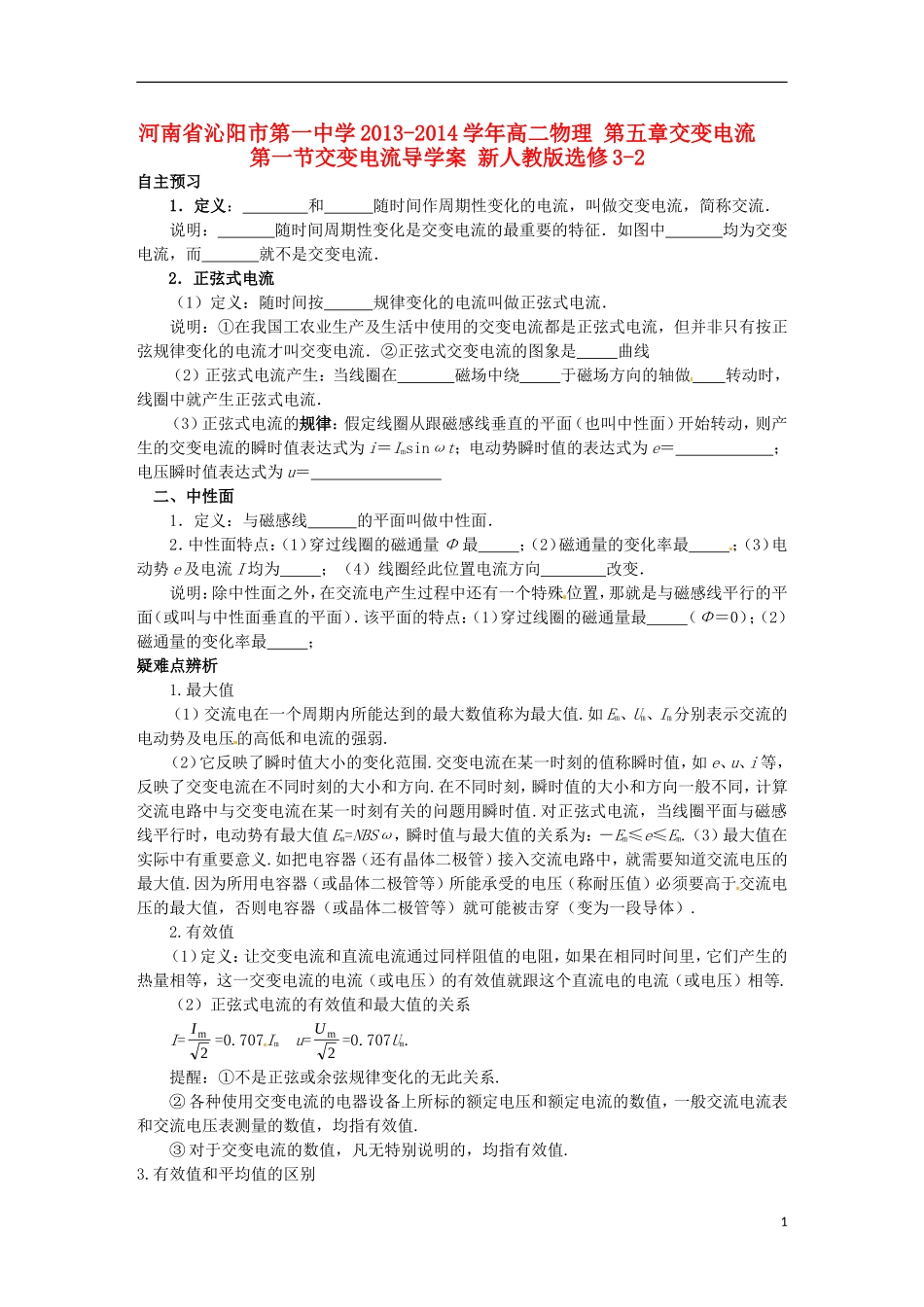

河南省沁阳市第一中学 2013-2014 学年高二物理 第五章交变电流 第一节交变电流导学案 新人教版选修 3-2自主预习1．定义： 和 随时间作周期性变化的电流，叫做交变电流，简称交流．说明： 随时间周期性变化是交变电流的最重要的特征．如图中 均为交变电流，而 就不是交变电流．2．正弦式电流（1）定义：随时间按 规律变化的电流叫做正弦式电流．说明：①在我国工农业生产及生活中使用的交变电流都是正弦式电流，但并非只有按正弦规律变化的电流才叫交变电流．②正弦式交变电流的图象是 曲线（2）正弦式电流产生：当线圈在 磁场中绕 于磁场方向的轴做 转动时，线圈中就产生正弦式电流．（3）正弦式电流的规律：假定线圈从跟磁感线垂直的平面（也叫中性面）开始转动，则产生的交变电流的瞬时值表达式为 i＝Imsinωt；电动势瞬时值的表达式为 e＝ ；电压瞬时值表达式为 u＝ 二、中性面1．定义：与磁感线 的平面叫做中性面．2．中性面特点：（1）穿过线圈的磁通量 Φ 最 ；（2）磁通量的变化率最 ；（3）电动势 e 及电流 I 均为 ；（4）线圈经此位置电流方向 改变．说明：除中性面之外，在交流电产生过程中还有一个特殊位置，那就是与磁感线平行的平面（或叫与中性面垂直的平面）．该平面的特点：（1）穿过线圈的磁通量最 （Φ＝0）；（2）磁通量的变化率最 ；疑难点辨析1.最大值（1）交流电在一个周期内所能达到的最大数值称为最大值.如 Em、Um、Im分别表示交流的电动势及电压的高低和电流的强弱.（2）它反映了瞬时值大小的变化范围.交变电流在某一时刻的值称瞬时值，如 e、u、i 等，反映了交变电流在不同时刻的大小和方向.在不同时刻，瞬时值的大小和方向一般不同，计算交流电路中与交变电流在某一时刻有关的问题用瞬时值.对正弦式电流，当线圈平面与磁感线平行时，电动势有最大值 Em=NBSω，瞬时值与最大值的关系为：－Em≤e≤Em.（3）最大值在实际中有重要意义.如把电容器（还有晶体二极管）接入交流电路中，就需要知道交流电压的最大值.因为所用电容器（或晶体二极管等）所能承受的电压（称耐压值）必须要高于交流电压的最大值，否则电容器（或晶体二极管等）就可能被击穿（变为一段导体）.2.有效值（1）定义：让交变电流和直流电流通过同样阻值的电阻，如果在相同时间里，它们产生的热量相等，这一交变电流的电流（或电压）的有效值就跟这个直流电的电流（或电压）相等.（2）正弦式电流的有效值和最大值的...
