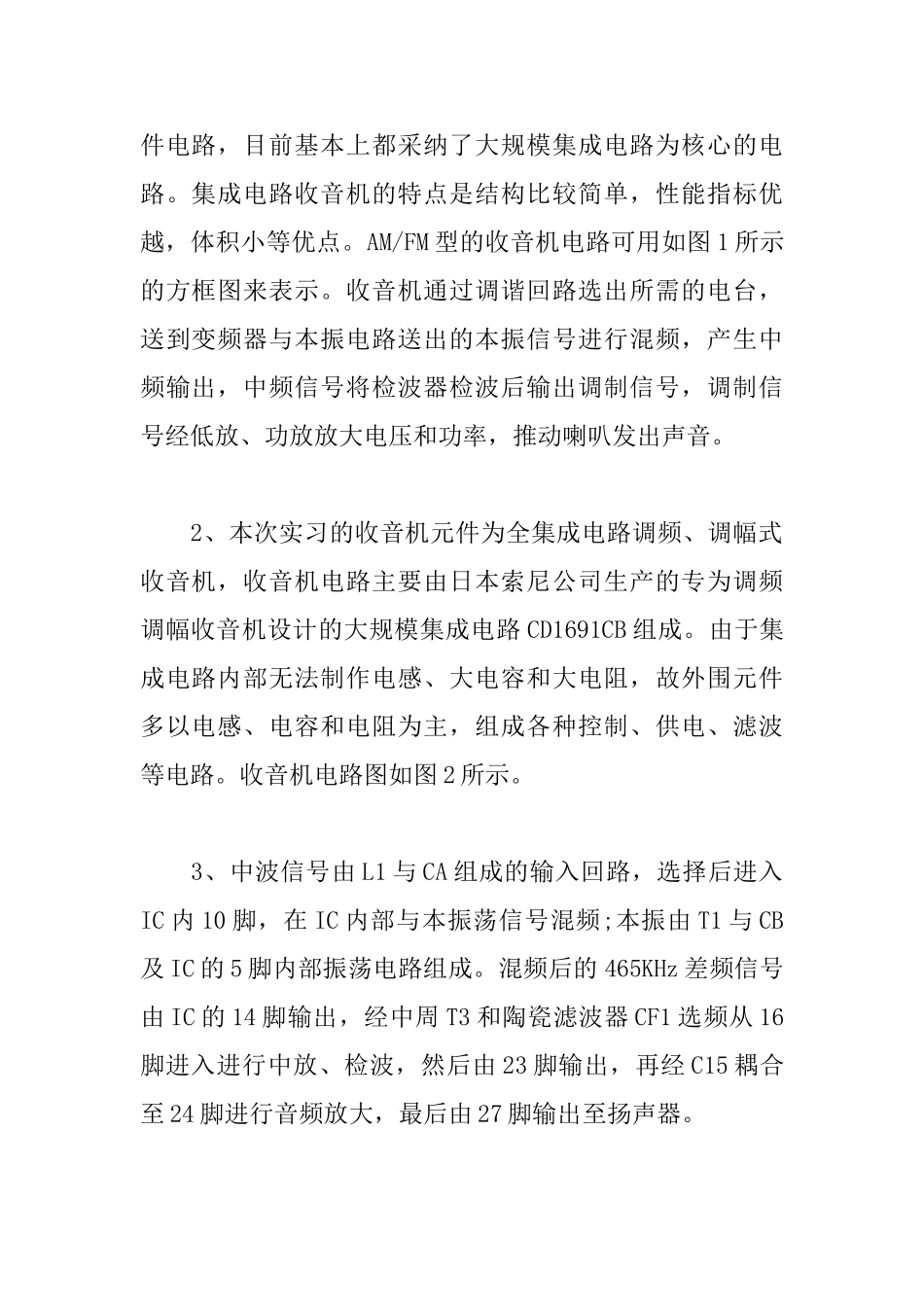

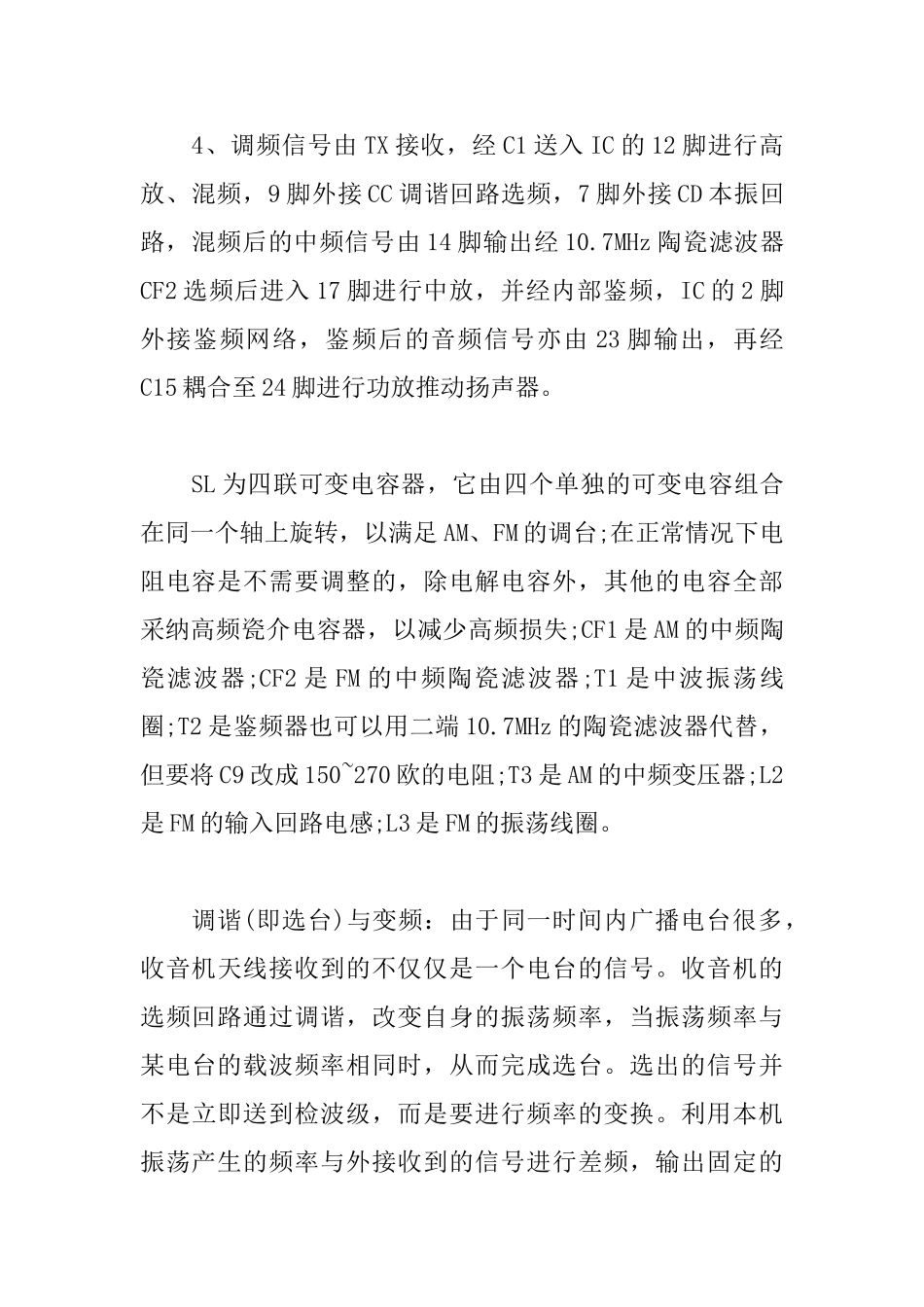

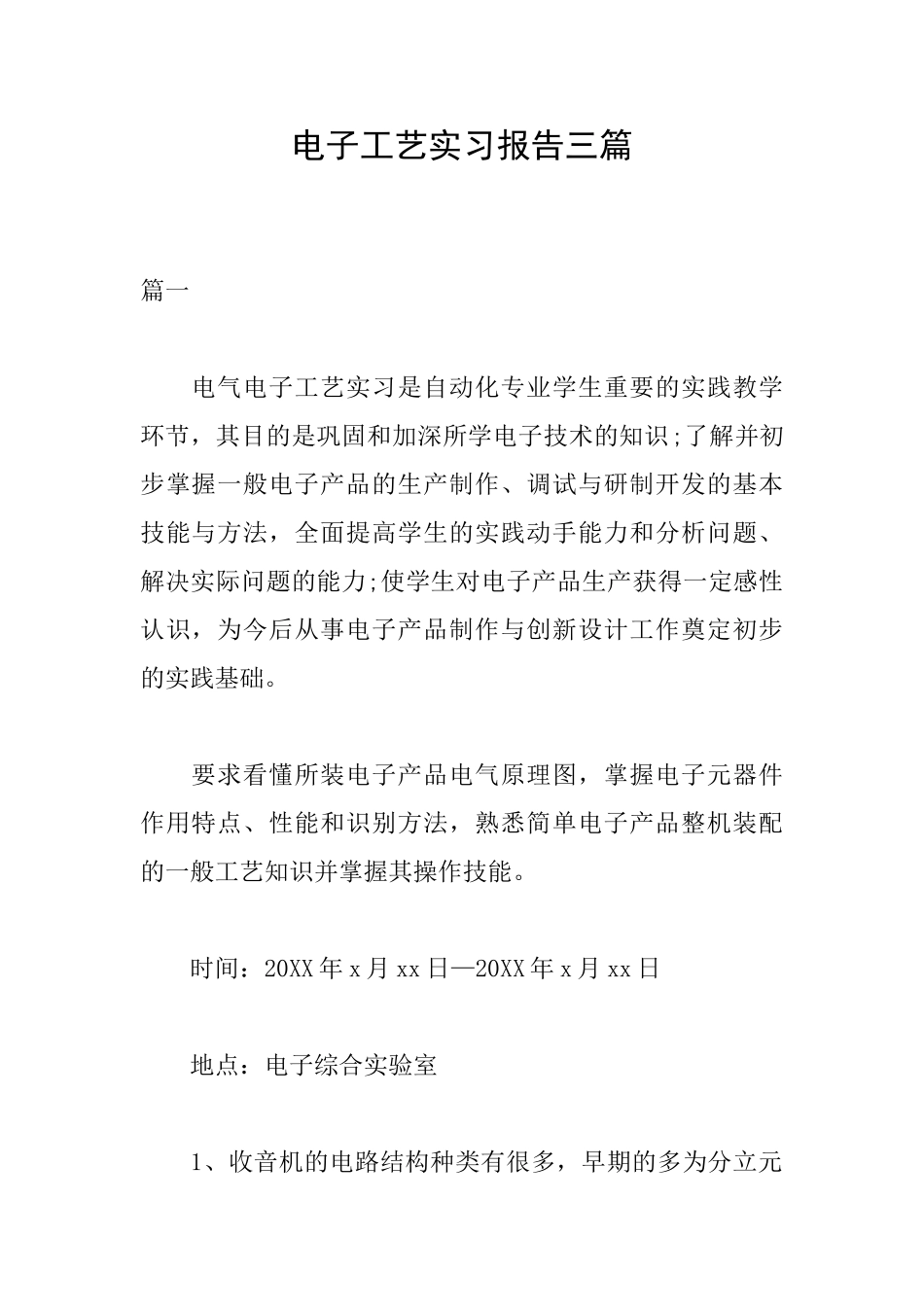

电子工艺实习报告三篇篇一 电气电子工艺实习是自动化专业学生重要的实践教学环节，其目的是巩固和加深所学电子技术的知识;了解并初步掌握一般电子产品的生产制作、调试与研制开发的基本技能与方法，全面提高学生的实践动手能力和分析问题、解决实际问题的能力;使学生对电子产品生产获得一定感性认识，为今后从事电子产品制作与创新设计工作奠定初步的实践基础。 要求看懂所装电子产品电气原理图，掌握电子元器件作用特点、性能和识别方法，熟悉简单电子产品整机装配的一般工艺知识并掌握其操作技能。 时间：20XX 年 x 月 xx 日—20XX 年 x 月 xx 日 地点：电子综合实验室 1、收音机的电路结构种类有很多，早期的多为分立元件电路，目前基本上都采纳了大规模集成电路为核心的电路。集成电路收音机的特点是结构比较简单，性能指标优越，体积小等优点。AM/FM 型的收音机电路可用如图 1 所示的方框图来表示。收音机通过调谐回路选出所需的电台，送到变频器与本振电路送出的本振信号进行混频，产生中频输出，中频信号将检波器检波后输出调制信号，调制信号经低放、功放放大电压和功率，推动喇叭发出声音。 2、本次实习的收音机元件为全集成电路调频、调幅式收音机，收音机电路主要由日本索尼公司生产的专为调频调幅收音机设计的大规模集成电路 CD1691CB 组成。由于集成电路内部无法制作电感、大电容和大电阻，故外围元件多以电感、电容和电阻为主，组成各种控制、供电、滤波等电路。收音机电路图如图 2 所示。 3、中波信号由 L1 与 CA 组成的输入回路，选择后进入IC 内 10 脚，在 IC 内部与本振荡信号混频;本振由 T1 与 CB及 IC 的 5 脚内部振荡电路组成。混频后的 465KHz 差频信号由 IC 的 14 脚输出，经中周 T3 和陶瓷滤波器 CF1 选频从 16脚进入进行中放、检波，然后由 23 脚输出，再经 C15 耦合至 24 脚进行音频放大，最后由 27 脚输出至扬声器。 4、调频信号由 TX 接收，经 C1 送入 IC 的 12 脚进行高放、混频，9 脚外接 CC 调谐回路选频，7 脚外接 CD 本振回路，混频后的中频信号由 14 脚输出经 10.7MHz 陶瓷滤波器CF2 选频后进入 17 脚进行中放，并经内部鉴频，IC 的 2 脚外接鉴频网络，鉴频后的音频信号亦由 23 脚输出，再经C15 耦合至 24 脚进行功放推动扬声器。 SL 为四联可变电容器，它由四个单独的可变电容组合在同一个轴上旋转，以满足 AM、...
