电气分系统调试方案草案

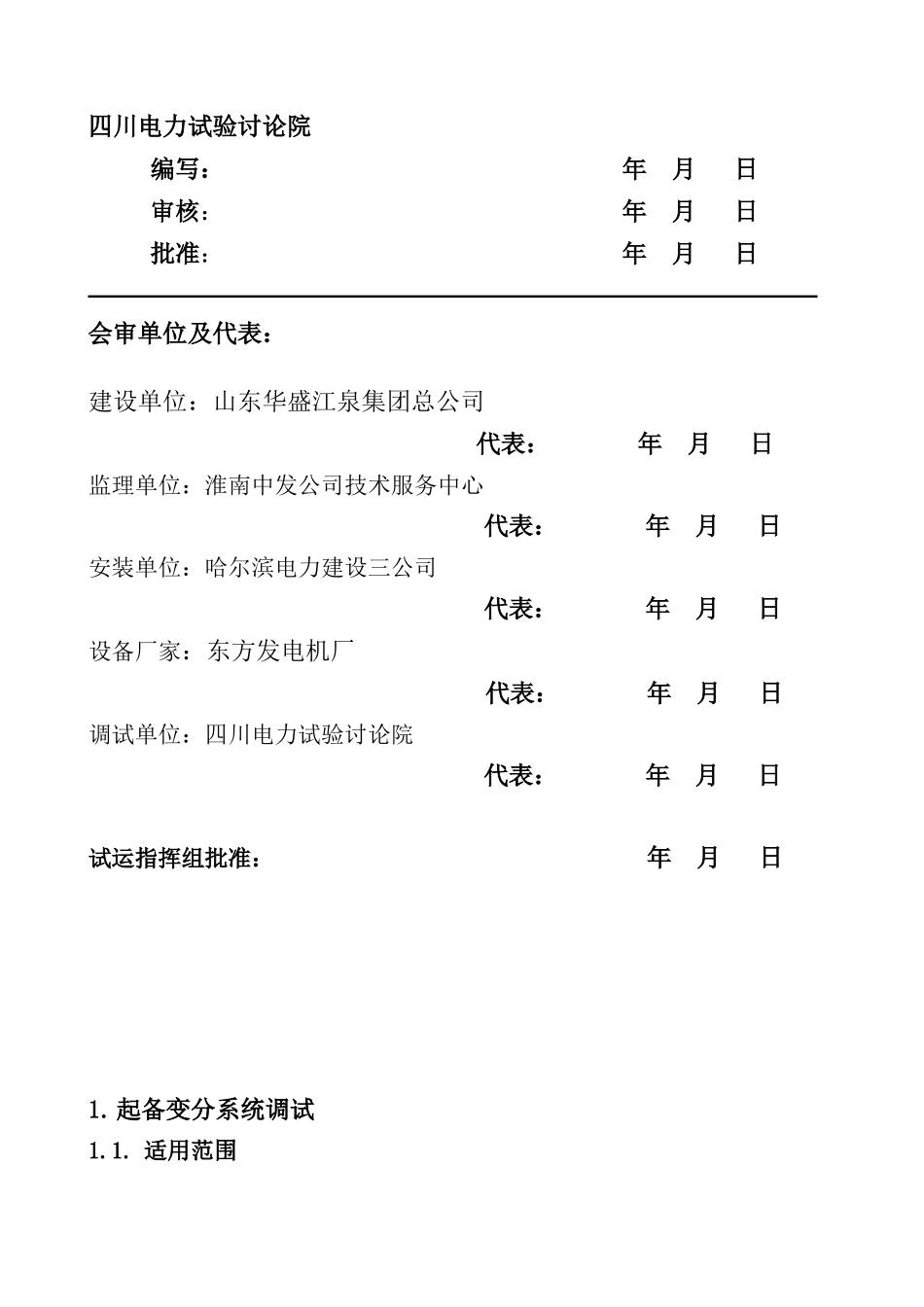

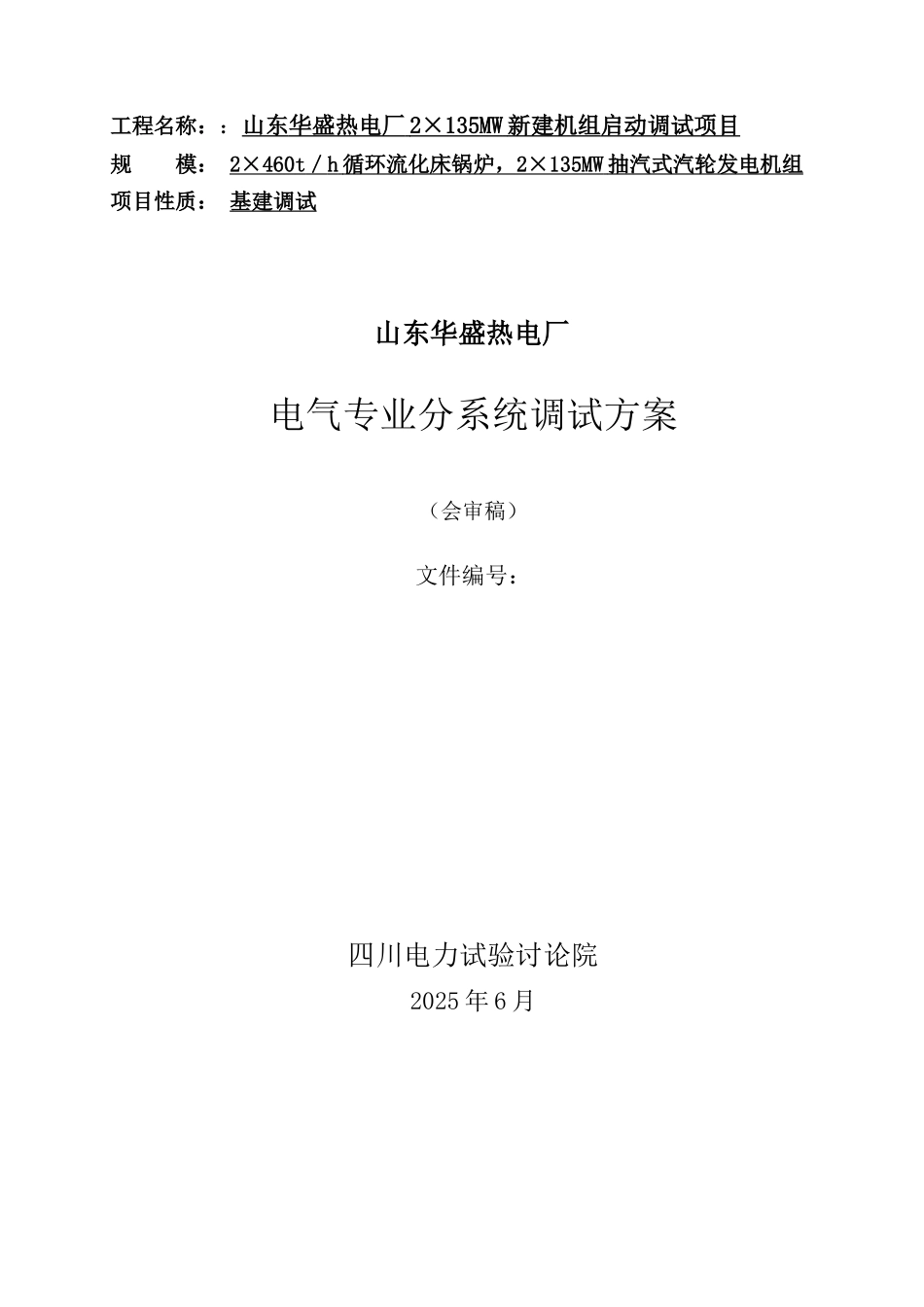

工程名称：：山东 华盛热电厂 2×135MW 新建机组 启动调试项目 规 模： 2×460 t ／ h 循环流化床锅炉， 2×135MW 抽汽式汽轮发电机组 项目性质： 基建调试山东华盛热电厂电气专业分系统调试方案（会审稿）文件编号：四川电力试验讨论院2025 年 6 月四川电力试验讨论院 编写： 年 月 日审核： 年 月 日批准： 年 月 日会审单位及代表：建设单位：山东华盛江泉集团总公司 代表： 年 月 日监理单位：淮南中发公司技术服务中心 代表： 年 月 日 安装单位：哈尔滨电力建设三公司 代表： 年 月 日 设备厂家：东方发电机厂 代表： 年 月 日 调试单位：四川电力试验讨论院 代表： 年 月 日 试运指挥组批准： 年 月 日 1.起备变分系统调试1.1. 适用范围本调试方法适用于#0 起备变分系统试验。1.2. 调试前必须具备的条件（1）#0 起备变两侧开关柜、继电保护装置等单元调试完毕且合格。（2）工作现场室内必须清洁卫生、无其它杂物，道路畅通，照明符合规定，通讯联系必须畅通。（3）各试验设备的代号已编好，并清楚、准确标注于设备盘柜上。（4）消防设施应齐备、完好。⑸ 暂不试验设备必须作好隔离措施和接地措施，悬挂警示牌。1.3. 技术安全措施（1）主控室应备有试验合格的安全用具（绝缘摇表、接地线）等工具。（2）#0 起备变应挂“有电！高压危险”警示牌。（3）非试验设备应断开控制电源并悬挂 “禁止操作”标示牌。1.4. 试验项目⑴ 屏间二次回路检查。⑵ #0 起备变远方操作及闭锁功能检查。⑶ 继电保护装置定值复核。⑷ 本体保护、通风系统复查。⑸ 分接头控制功能检查。⑹ 保护装置出口整组传动试验。2. 高压厂用电源分系统调试2.1. 适用范围本调试方法适用于公用变 43B、备用变 40B、#1 低厂变 41B、#2 低厂变42B 等分系统试验。2.2. 调试前必须具备的条件（1）高低压开关柜、变压器本体、继电保护装置等单元调试完毕且合格。（2）工作现场室内必须清洁卫生、无其它杂物，道路畅通，照明符合规定，通讯联系必须畅通。（3）各试验设备的代号已编好，并清楚、准确标注于设备盘柜上。（4）消防设施应齐备、完好。⑸ 暂不试验设备必须作好隔离措施和接地措施，悬挂警示牌。2.3. 技术安全措施（1）主控室应备有试验合格的安全用具（绝缘摇表、接地线）等工具。（2）变压器室、6kV 及 380V 配电室相应应挂“有电！高压危险”警示牌。（3）非试验设备应断开控制电...
