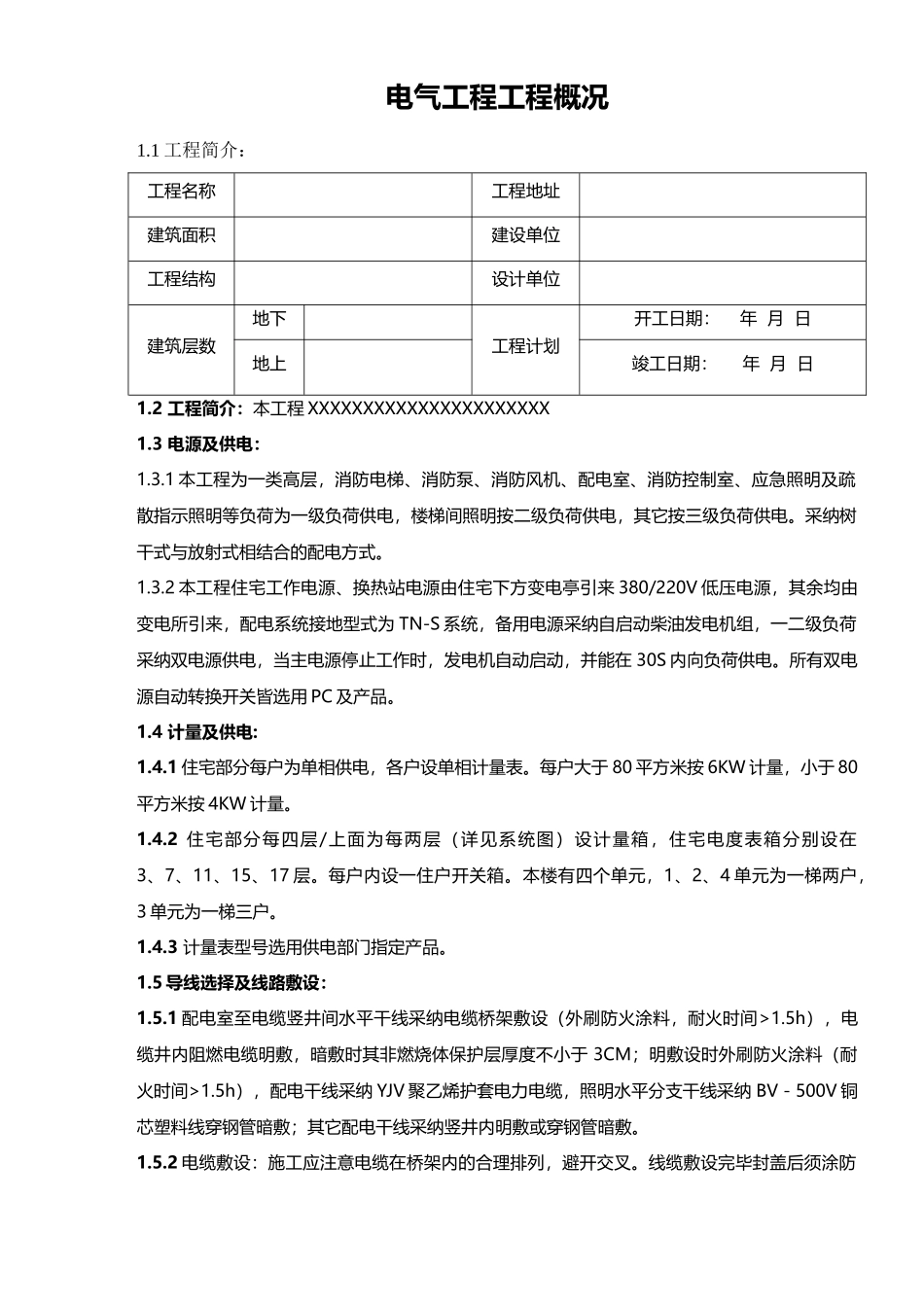

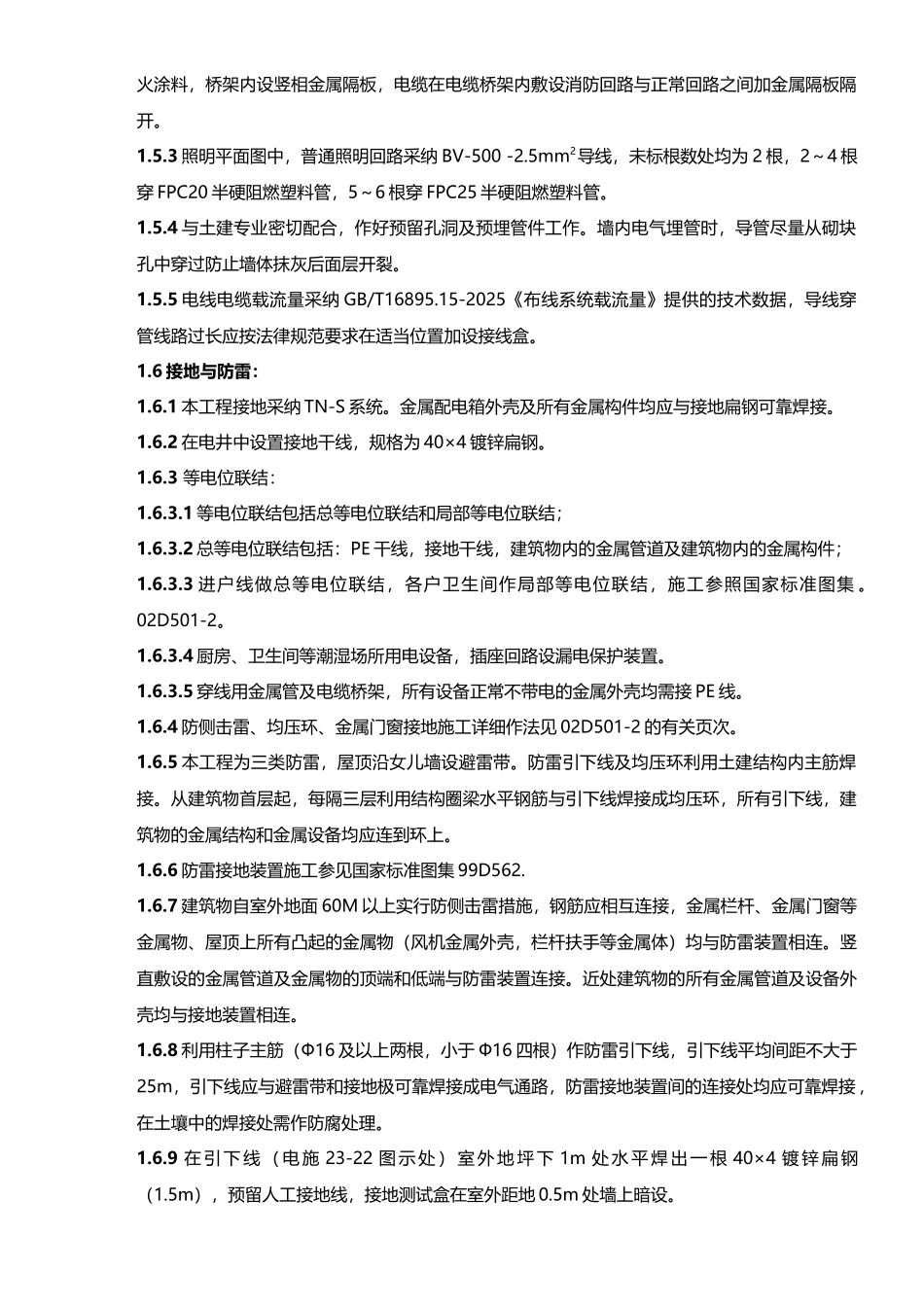

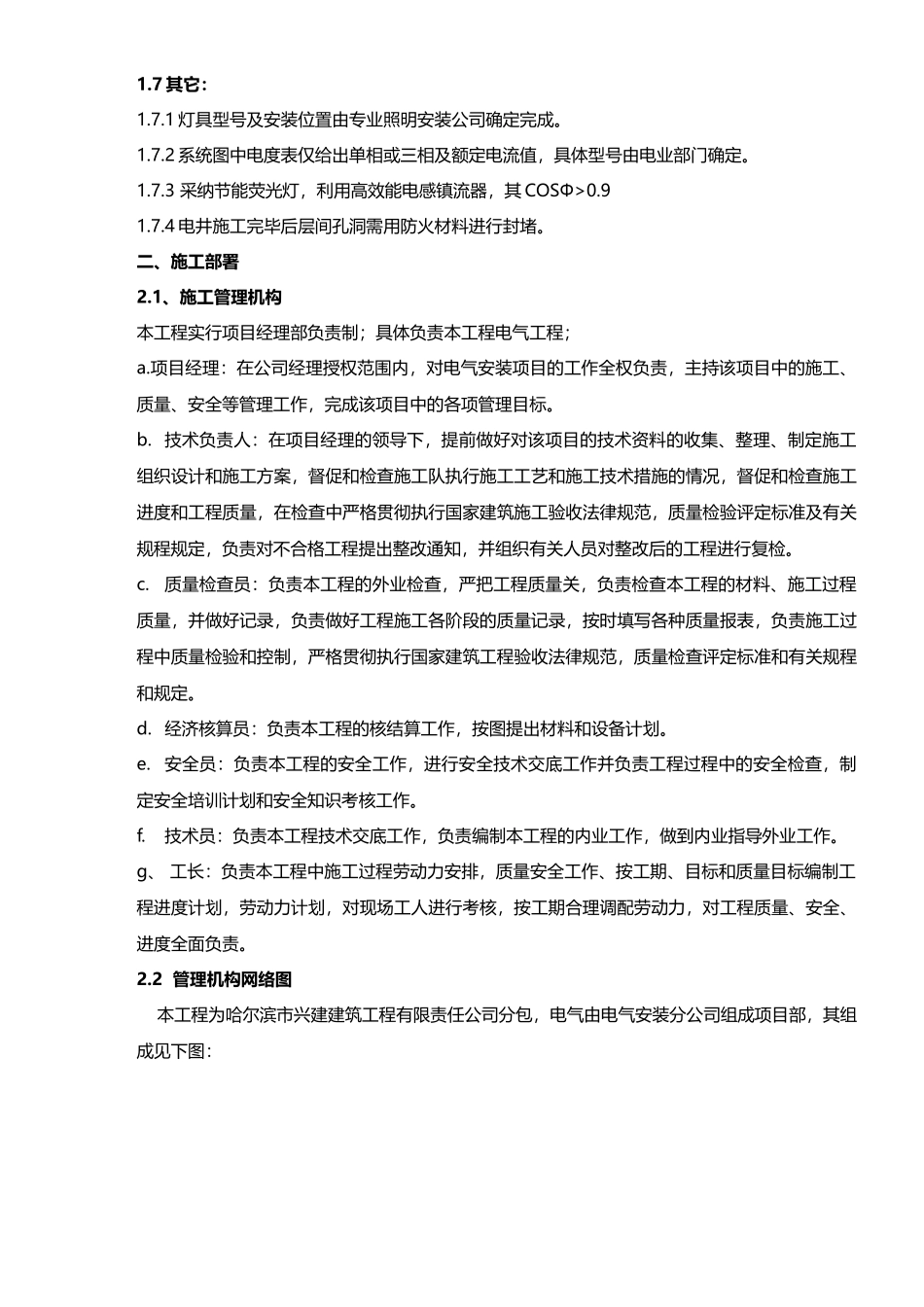

电气工程工程概况1.1 工程简介：工程名称工程地址建筑面积建设单位工程结构设计单位建筑层数地下 工程计划开工日期： 年 月 日地上 竣工日期： 年 月 日1.2 工程简介：本工程 XXXXXXXXXXXXXXXXXXXXXX1.3 电源及供电：1.3.1 本工程为一类高层，消防电梯、消防泵、消防风机、配电室、消防控制室、应急照明及疏散指示照明等负荷为一级负荷供电，楼梯间照明按二级负荷供电，其它按三级负荷供电。采纳树干式与放射式相结合的配电方式。1.3.2 本工程住宅工作电源、换热站电源由住宅下方变电亭引来 380/220V 低压电源，其余均由变电所引来，配电系统接地型式为 TN-S 系统，备用电源采纳自启动柴油发电机组，一二级负荷采纳双电源供电，当主电源停止工作时，发电机自动启动，并能在 30S 内向负荷供电。所有双电源自动转换开关皆选用 PC 及产品。1.4 计量及供电:1.4.1 住宅部分每户为单相供电，各户设单相计量表。每户大于 80 平方米按 6KW 计量，小于 80平方米按 4KW 计量。1.4.2 住宅部分每四层/上面为每两层（详见系统图）设计量箱，住宅电度表箱分别设在3、7、11、15、17 层。每户内设一住户开关箱。本楼有四个单元，1、2、4 单元为一梯两户，3 单元为一梯三户。1.4.3 计量表型号选用供电部门指定产品。1.5 导线选择及线路敷设：1.5.1 配电室至电缆竖井间水平干线采纳电缆桥架敷设（外刷防火涂料，耐火时间>1.5h），电缆井内阻燃电缆明敷，暗敷时其非燃烧体保护层厚度不小于 3CM；明敷设时外刷防火涂料（耐火时间>1.5h），配电干线采纳 YJV 聚乙烯护套电力电缆，照明水平分支干线采纳 BV－500V 铜芯塑料线穿钢管暗敷；其它配电干线采纳竖井内明敷或穿钢管暗敷。1.5.2 电缆敷设：施工应注意电缆在桥架内的合理排列，避开交叉。线缆敷设完毕封盖后须涂防火涂料，桥架内设竖相金属隔板，电缆在电缆桥架内敷设消防回路与正常回路之间加金属隔板隔开。1.5.3 照明平面图中，普通照明回路采纳 BV-500 -2.5mm2导线，未标根数处均为 2 根，2～4 根穿 FPC20 半硬阻燃塑料管，5～6 根穿 FPC25 半硬阻燃塑料管。1.5.4 与土建专业密切配合，作好预留孔洞及预埋管件工作。墙内电气埋管时，导管尽量从砌块孔中穿过防止墙体抹灰后面层开裂。1.5.5 电线电缆载流量采纳 GB/T16895.15-2025《布线系统载流量》提供的技术数据，导线穿管线路过长应按法律规范要求在适当位置加设接线盒。1.6 接地与防雷：1.6.1 本...
