LED 电源驱动板测试方案 PUBLICATION HISTORYDESCRIPTION DATEDraft v0
1 Release

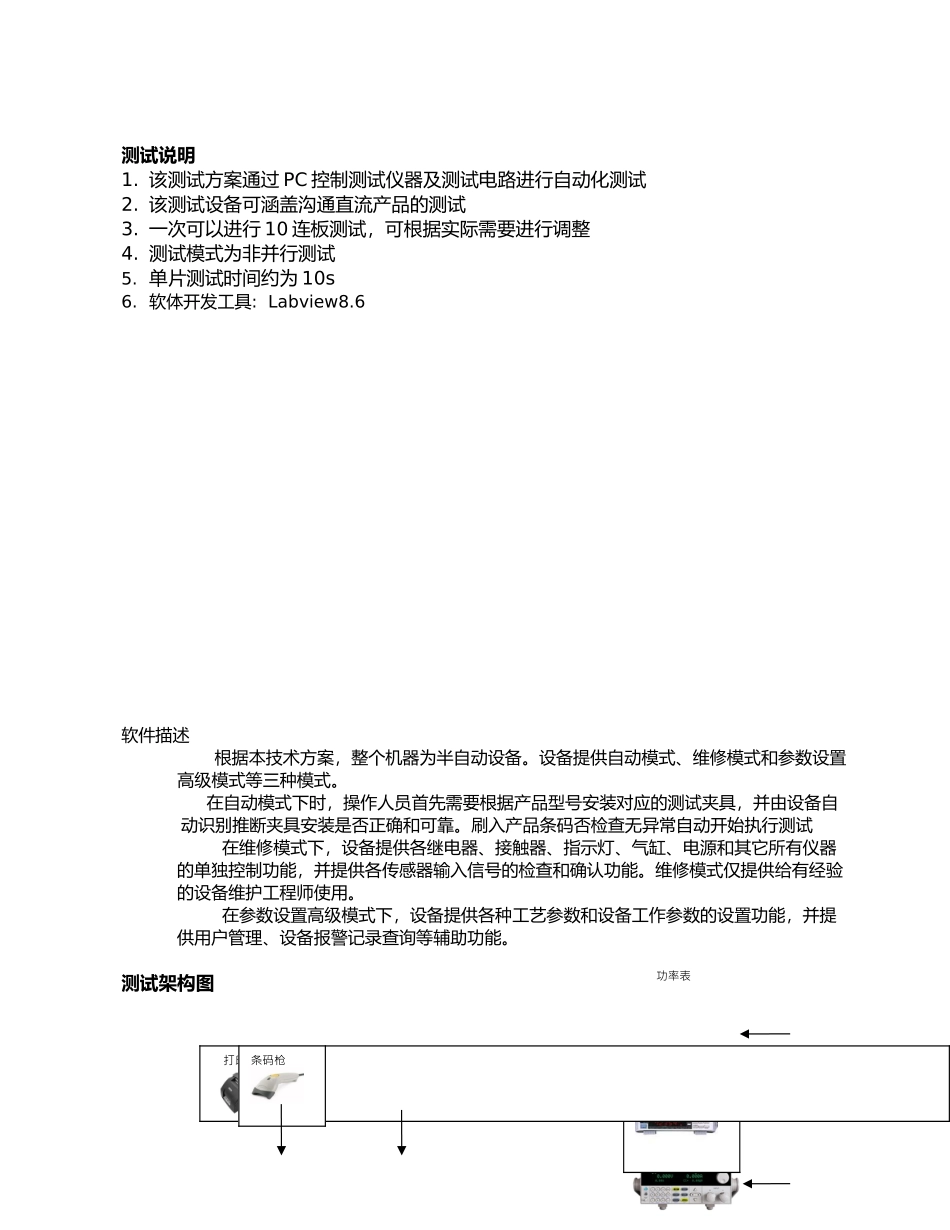

21/2/2025 测试说明1
该测试方案通过 PC 控制测试仪器及测试电路进行自动化测试2
该测试设备可涵盖沟通直流产品的测试3
一次可以进行 10 连板测试，可根据实际需要进行调整4
测试模式为非并行测试5
单片测试时间约为 10s 6
软体开发工具: Labview8
6软件描述 根据本技术方案，整个机器为半自动设备
设备提供自动模式、维修模式和参数设置高级模式等三种模式
在自动模式下时，操作人员首先需要根据产品型号安装对应的测试夹具，并由设备自动识别推断夹具安装是否正确和可靠
刷入产品条码否检查无异常自动开始执行测试 在维修模式下，设备提供各继电器、接触器、指示灯、气缸、电源和其它所有仪器的单独控制功能，并提供各传感器输入信号的检查和确认功能
维修模式仅提供给有经验的设备维护工程师使用
在参数设置高级模式下，设备提供各种工艺参数和设备工作参数的设置功能，并提供用户管理、设备报警记录查询等辅助功能
测试架构图电子负载功率表打印机条码枪 测试治具与待测产品 大功率继电器控制箱RS232 数据线PC 及 PE-FCT 软件（进行过程控制及数据推断及保存）I/O 通信设备清单 1
AC source 取 UUT 到治具并压合好按 Start/Next 键开始测试检查 UUT 开关探针是否导通测量第一片 UUT 负载时输出的电压、电流等测试推断Relay 不上电，系统不作测试，重新检查UUT是否放置ＯＫ
否自动切换进行下一片测试测试结束记录测试信息，显示测试结果测试流程 测
