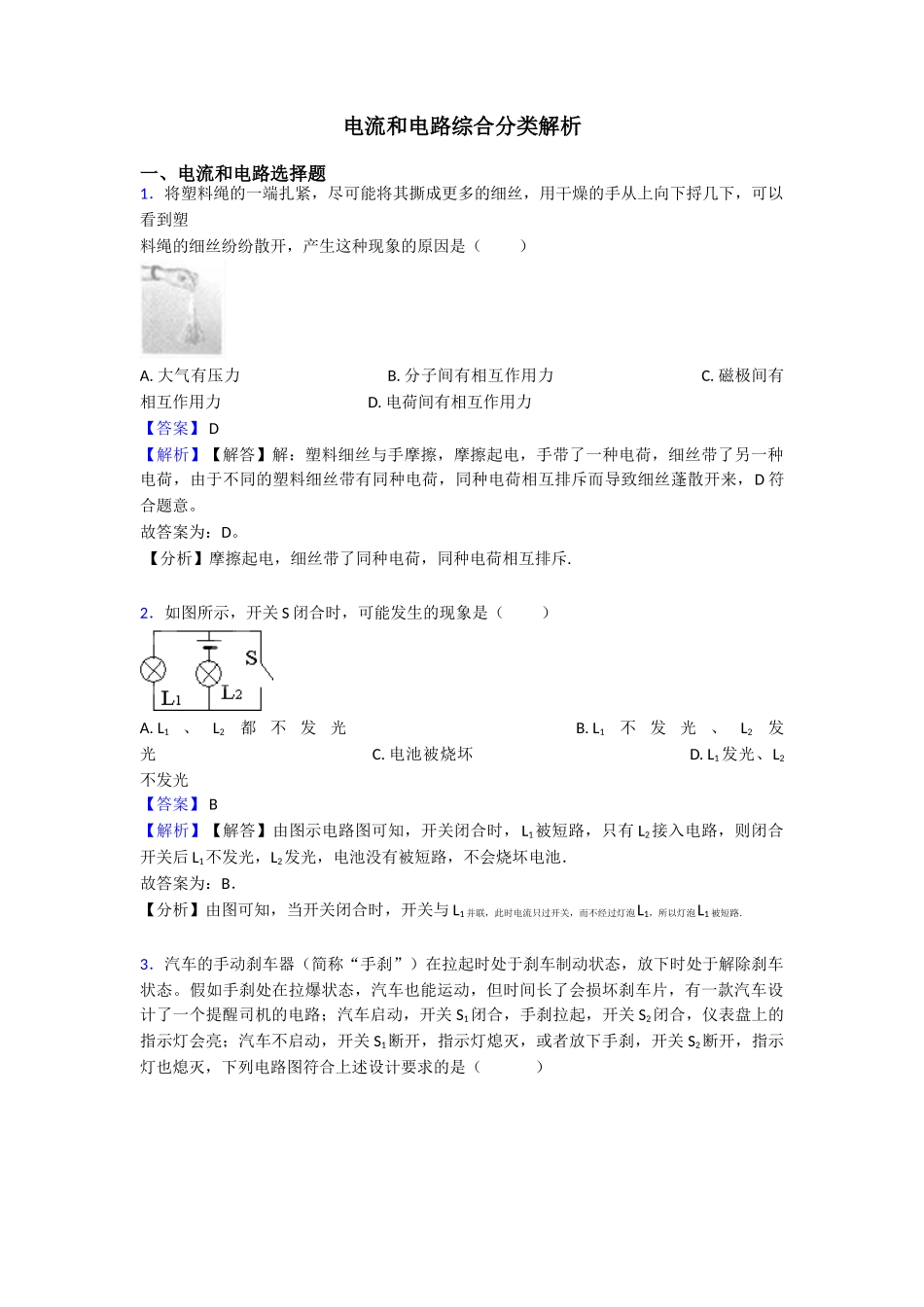

电流和电路综合分类解析一、电流和电路选择题1．将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上向下捋几下，可以看到塑 料绳的细丝纷纷散开，产生这种现象的原因是（ ）A. 大气有压力 B. 分子间有相互作用力 C. 磁极间有相互作用力 D. 电荷间有相互作用力【答案】 D 【解析】【解答】解：塑料细丝与手摩擦，摩擦起电，手带了一种电荷，细丝带了另一种电荷，由于不同的塑料细丝带有同种电荷，同种电荷相互排斥而导致细丝蓬散开来，D 符合题意。 故答案为：D。 【分析】摩擦起电，细丝带了同种电荷，同种电荷相互排斥.2．如图所示，开关 S 闭合时，可能发生的现象是（ ）A. L1、L2都不发光 B. L1不发光、L2发光 C. 电池被烧坏 D. L1 发光、L2不发光【答案】 B 【解析】【解答】由图示电路图可知，开关闭合时，L1被短路，只有 L2接入电路，则闭合开关后 L1不发光，L2发光，电池没有被短路，不会烧坏电池．故答案为：B．【分析】由图可知，当开关闭合时，开关与 L1 并联，此时电流只过开关，而不经过灯泡L1，所以灯泡L1 被短路．3．汽车的手动刹车器（简称“手刹”）在拉起时处于刹车制动状态，放下时处于解除刹车状态。假如手刹处在拉爆状态，汽车也能运动，但时间长了会损坏刹车片，有一款汽车设计了一个提醒司机的电路；汽车启动，开关 S1闭合，手刹拉起，开关 S2闭合，仪表盘上的指示灯会亮；汽车不启动，开关 S1断开，指示灯熄灭，或者放下手刹，开关 S2断开，指示灯也熄灭，下列电路图符合上述设计要求的是（ ） A. B. C. D. 【答案】 A 【解析】【解答】根据用电器的工作要求，当开关都闭合时用电器才能工作，所以电路是串联电路，A 符合题意。 故答案为：A. 【分析】串联电路的特点是各用电器互相影响。4．交通法规定，不但司机要系安全带，副驾驶也应该系安全带．假设驾驶员和副驾驶的安全带分别对应开关 S1和 S2 ， 系好安全带，相当于闭合开关，且只有当两人都系好安全带时，才会指示灯熄灭，提示音消逝．符合上述要求的正确电路图是 A. B. C. D. 【答案】 C 【解析】【解答】根据要求，当开关闭合时，灯泡不亮，电铃不响，则开关和用电器并联为了电路不出现电源短路，则电路中要有电阻保护电路，C 符合题意。 故答案为：C. 【分析】当开关闭合用电器不工作时，则开关和用电器并联。5．在如图所示的实验装置图中，能够说明电能生磁的是（ ） A. B. C. D...
