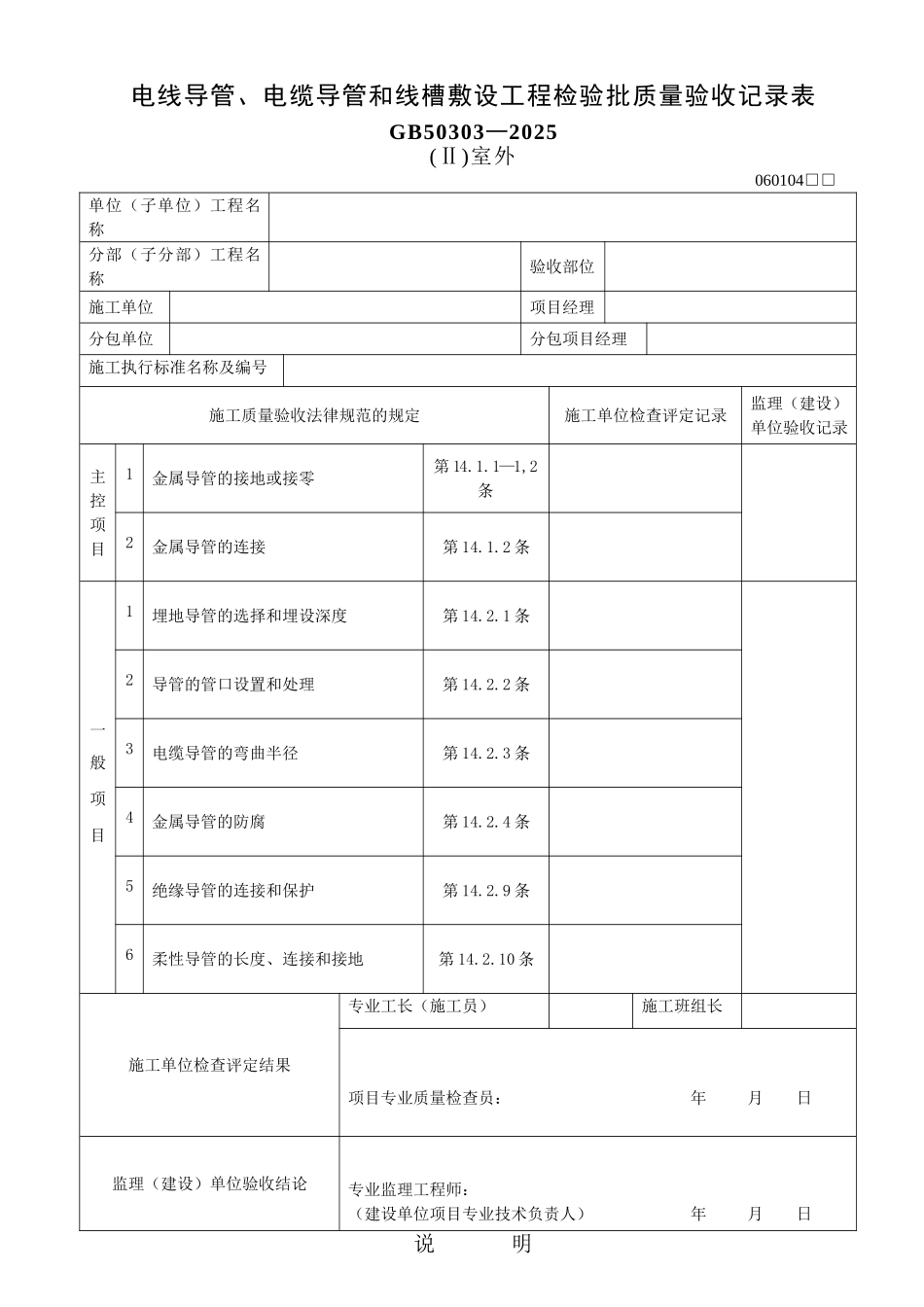

电线导管、电缆导管和线槽敷设工程检验批质量验收记录表GB50303—2025(Ⅱ)室外 060104□□单位（子单位）工程名称分部（子分部）工程名称验收部位施工单位项目经理分包单位分包项目经理施工执行标准名称及编号施工质量验收法律规范的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属导管的接地或接零第 14.1.1—1,2条2金属导管的连接第 14.1.2 条一般项目1埋地导管的选择和埋设深度第 14.2.1 条2导管的管口设置和处理第 14.2.2 条3电缆导管的弯曲半径第 14.2.3 条4金属导管的防腐第 14.2.4 条5绝缘导管的连接和保护第 14.2.9 条6柔性导管的长度、连接和接地第 14.2.10 条施工单位检查评定结果专业工长（施工员）施工班组长项目专业质量检查员： 年 月 日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人） 年 月 日说 明(Ⅱ)室外 060104主控项目1、金属的导管和线槽必须接（PE）或接零（PEN）可靠，并符合下列规定：1）镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于 4mm2；2）当非镀锌钢导管采纳螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采纳螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；2、金属导管严禁对口熔焊连接；镀锌和壁厚小于等于 2mm 的钢导管不得套管熔焊连接。一般项目1、室外埋地敷设的电缆导管，埋深不应小于 0.7m。壁厚小于等于 2mm 的钢电线导管不应埋没于室外土壤内。2、室外导管的管口应设置在盒、箱内。在落地式配电箱内的管口，箱底无封板的，管口应高出基础面 50～80mm。所有管口在穿人电线、电缆后应作密封处理。由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。3、电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径符合本法律规范 12.2.1-1 的规定。4、金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不作防腐处理。5、绝缘导管敷设应符合下列规定：1）管口平整光滑；管与管、管与盒（箱）等器件采纳插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；2）直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机构损伤的一段，实行保护措施；3）当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采纳中型以上的导管；4）沿建筑物、构筑物表面和在支架上敷设的刚性...
