碎石桩施工方案

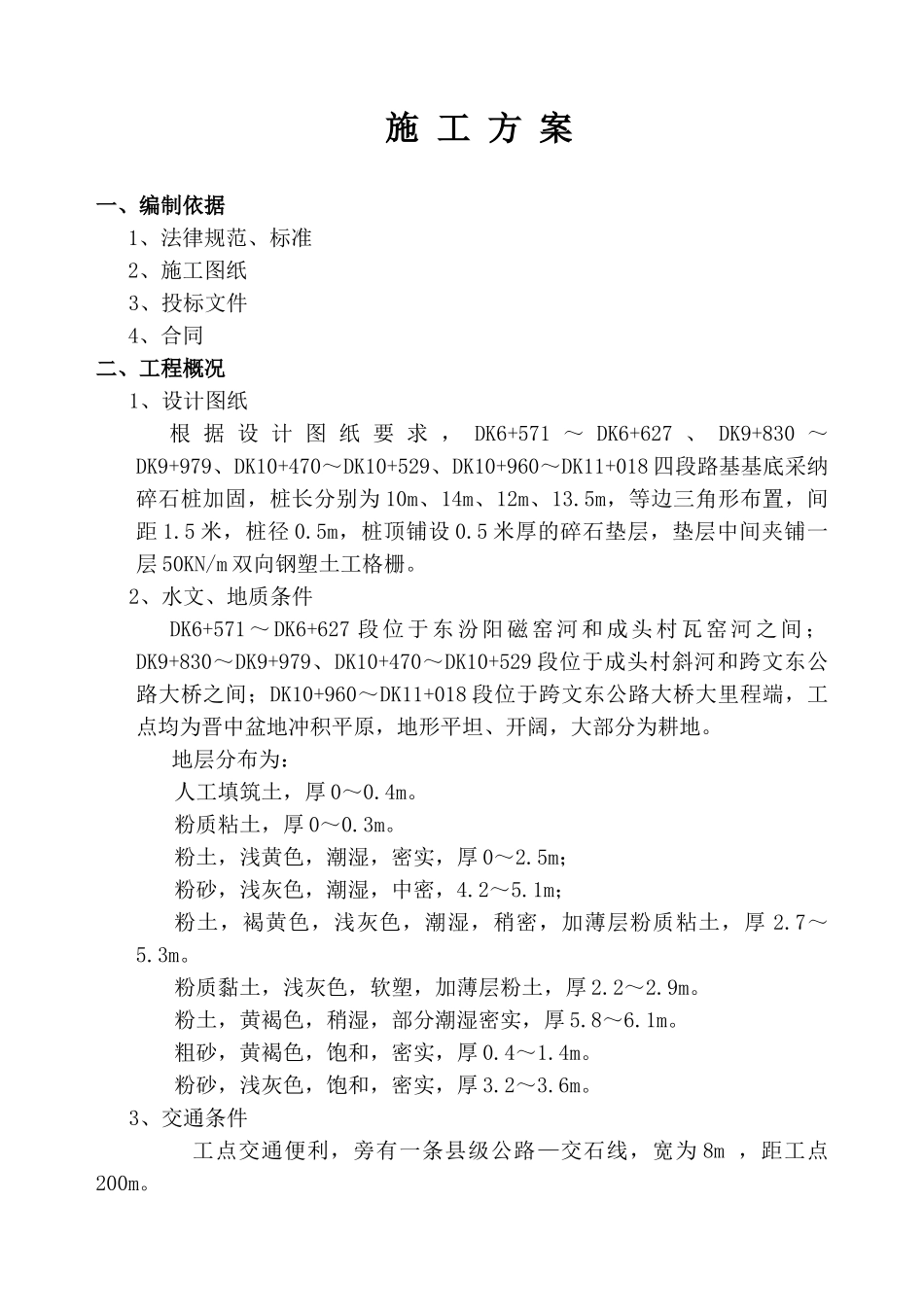

施 工 方 案一、编制依据1、法律规范、标准2、施工图纸3、投标文件4、合同二、工程概况1、设计图纸根 据 设 计 图 纸 要 求 ， DK6+571 ～ DK6+627 、 DK9+830 ～DK9+979、DK10+470～DK10+529、DK10+960～DK11+018 四段路基基底采纳碎石桩加固，桩长分别为 10m、14m、12m、13.5m，等边三角形布置，间距 1.5 米，桩径 0.5m，桩顶铺设 0.5 米厚的碎石垫层，垫层中间夹铺一层 50KN/m 双向钢塑土工格栅。 2、水文、地质条件DK6+571～DK6+627 段位于东汾阳磁窑河和成头村瓦窑河之间；DK9+830～DK9+979、DK10+470～DK10+529 段位于成头村斜河和跨文东公路大桥之间；DK10+960～DK11+018 段位于跨文东公路大桥大里程端，工点均为晋中盆地冲积平原，地形平坦、开阔，大部分为耕地。地层分布为：人工填筑土，厚 0～0.4m。粉质粘土，厚 0～0.3m。粉土，浅黄色，潮湿，密实，厚 0～2.5m；粉砂，浅灰色，潮湿，中密，4.2～5.1m；粉土，褐黄色，浅灰色，潮湿，稍密，加薄层粉质粘土，厚 2.7～5.3m。粉质黏土，浅灰色，软塑，加薄层粉土，厚 2.2～2.9m。粉土，黄褐色，稍湿，部分潮湿密实，厚 5.8～6.1m。粗砂，黄褐色，饱和，密实，厚 0.4～1.4m。粉砂，浅灰色，饱和，密实，厚 3.2～3.6m。3、交通条件工点交通便利，旁有一条县级公路—交石线，宽为 8m ，距工点200m。三、施工方案 1．总体思路1.1 碎石桩施工前，各工点先做 2～3 根试桩，确定出成孔速度、填料方法、填料量、挤压次数和时间、留振时间和电机工作电流，确定制桩工艺，以指导施工。1.2 确定好施工参数以后，计划进行 24 小时连续作业，以确保工程进度和工期。2．工艺流程振冲挤密法碎石桩施工工艺流程框图 施工准备测量定位机具就位振冲下沉至设计深度振动提管至沉管 1/2 高处投料至沉管 0.8 倍高、留振 1-2min振动反插至设计深度、留振 1-2min 3、施工方法3.1 人员配备施工人员 6 人/套组，其中：现场指挥 1 人，操作司机 1 人，记录 1 人，填料装运工 3 人，两套组。3.2 施工测量3.2.1 施工测量仪器拟选用全站仪、经纬仪、水准仪，以及塔尺和钢卷尺等。3.2.2 施工前平整场地，用全站仪向施工场区内引测施工图角点控制坐标，复测场地标高，做好施工测量记录。按施工图等三角形布置桩点位置，用白灰标出，以方便桩机就位。3.2.3 采纳 50cm 长直径 16mm 钢筋打入地面外露 20mm 作为沉降观测点，按每 50m 一断面，每...
