空冷器施工方案

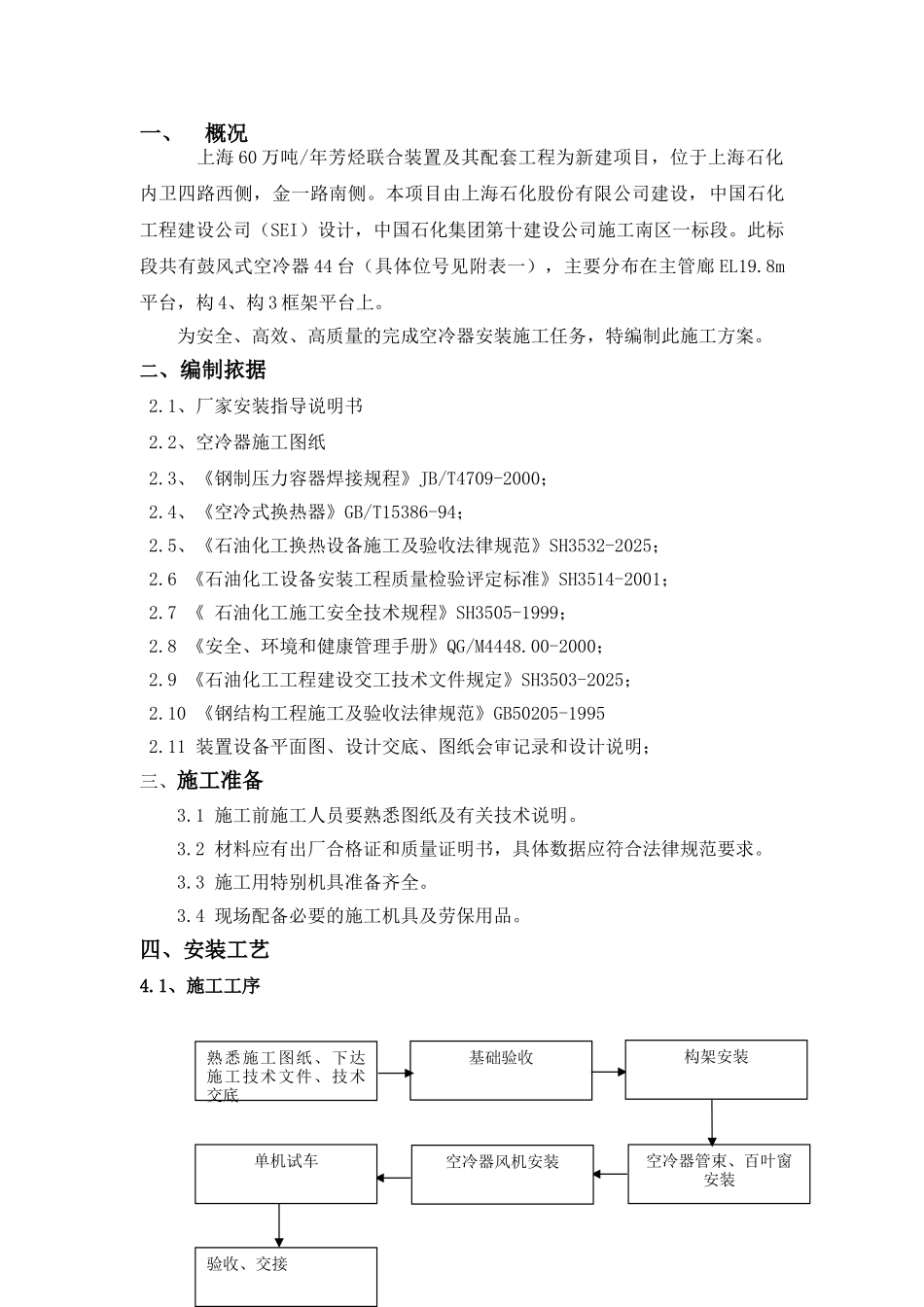

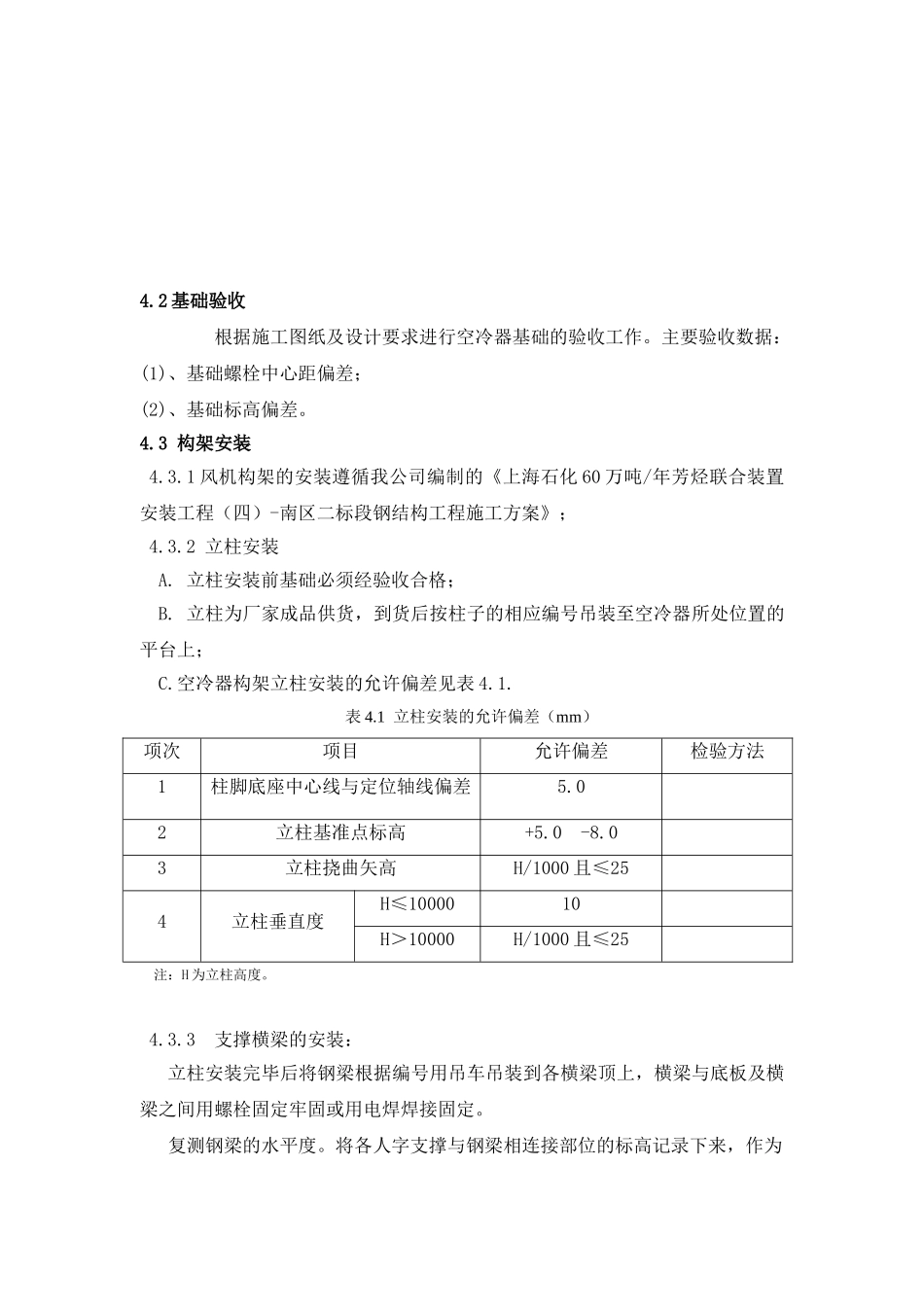

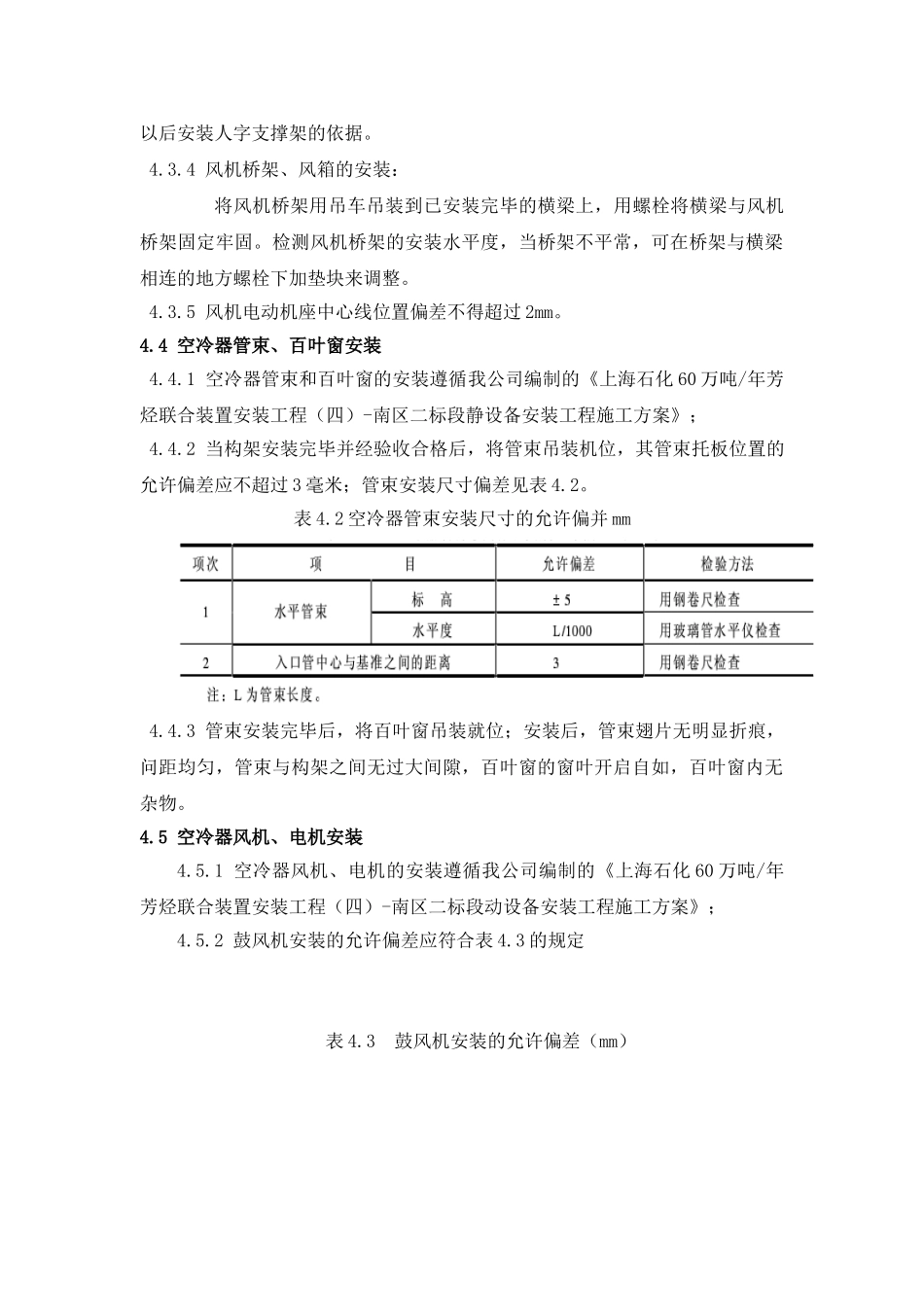

一、概况 上海 60 万吨/年芳烃联合装置及其配套工程为新建项目，位于上海石化内卫四路西侧，金一路南侧。本项目由上海石化股份有限公司建设，中国石化工程建设公司（SEI）设计，中国石化集团第十建设公司施工南区一标段。此标段共有鼓风式空冷器 44 台（具体位号见附表一），主要分布在主管廊 EL19.8m平台，构 4、构 3 框架平台上。 为安全、高效、高质量的完成空冷器安装施工任务，特编制此施工方案。二、编制挔据2.1、厂家安装指导说明书2.2、空冷器施工图纸2.3、《钢制压力容器焊接规程》JB/T4709-2000；2.4、《空冷式换热器》GB/T15386-94；2.5、《石油化工换热设备施工及验收法律规范》SH3532-2025；2.6 《石油化工设备安装工程质量检验评定标准》SH3514-2001；2.7 《 石油化工施工安全技术规程》SH3505-1999；2.8 《安全、环境和健康管理手册》QG/M4448.00-2000；2.9 《石油化工工程建设交工技术文件规定》SH3503-2025；2.10 《钢结构工程施工及验收法律规范》GB50205-19952.11 装置设备平面图、设计交底、图纸会审记录和设计说明；三、施工准备3.1 施工前施工人员要熟悉图纸及有关技术说明。3.2 材料应有出厂合格证和质量证明书，具体数据应符合法律规范要求。3.3 施工用特别机具准备齐全。3.4 现场配备必要的施工机具及劳保用品。四、安装工艺4.1、施工工序熟悉施工图纸、下达施工技术文件、技术交底基础验收构架安装空冷器管束、百叶窗安装空冷器风机安装单机试车验收、交接4.2 基础验收 根据施工图纸及设计要求进行空冷器基础的验收工作。主要验收数据：(1)、基础螺栓中心距偏差；(2)、基础标高偏差。4.3 构架安装4.3.1 风机构架的安装遵循我公司编制的《上海石化 60 万吨/年芳烃联合装置安装工程（四）-南区二标段钢结构工程施工方案》；4.3.2 立柱安装 A. 立柱安装前基础必须经验收合格；B. 立柱为厂家成品供货，到货后按柱子的相应编号吊装至空冷器所处位置的平台上；C.空冷器构架立柱安装的允许偏差见表 4.1.表 4.1 立柱安装的允许偏差（mm）项次项目允许偏差检验方法1柱脚底座中心线与定位轴线偏差5.02立柱基准点标高+5.0 -8.03立柱挠曲矢高H/1000 且≤254立柱垂直度H≤1000010H＞10000H/1000 且≤25注：H 为立柱高度。4.3.3 支撑横梁的安装：立柱安装完毕后将钢梁根据编号用吊车吊装到各横梁顶上，横梁与底板及横梁之间用螺栓固定牢固或用电焊焊接固定。 复测钢梁的水平度。将各人字支撑...
