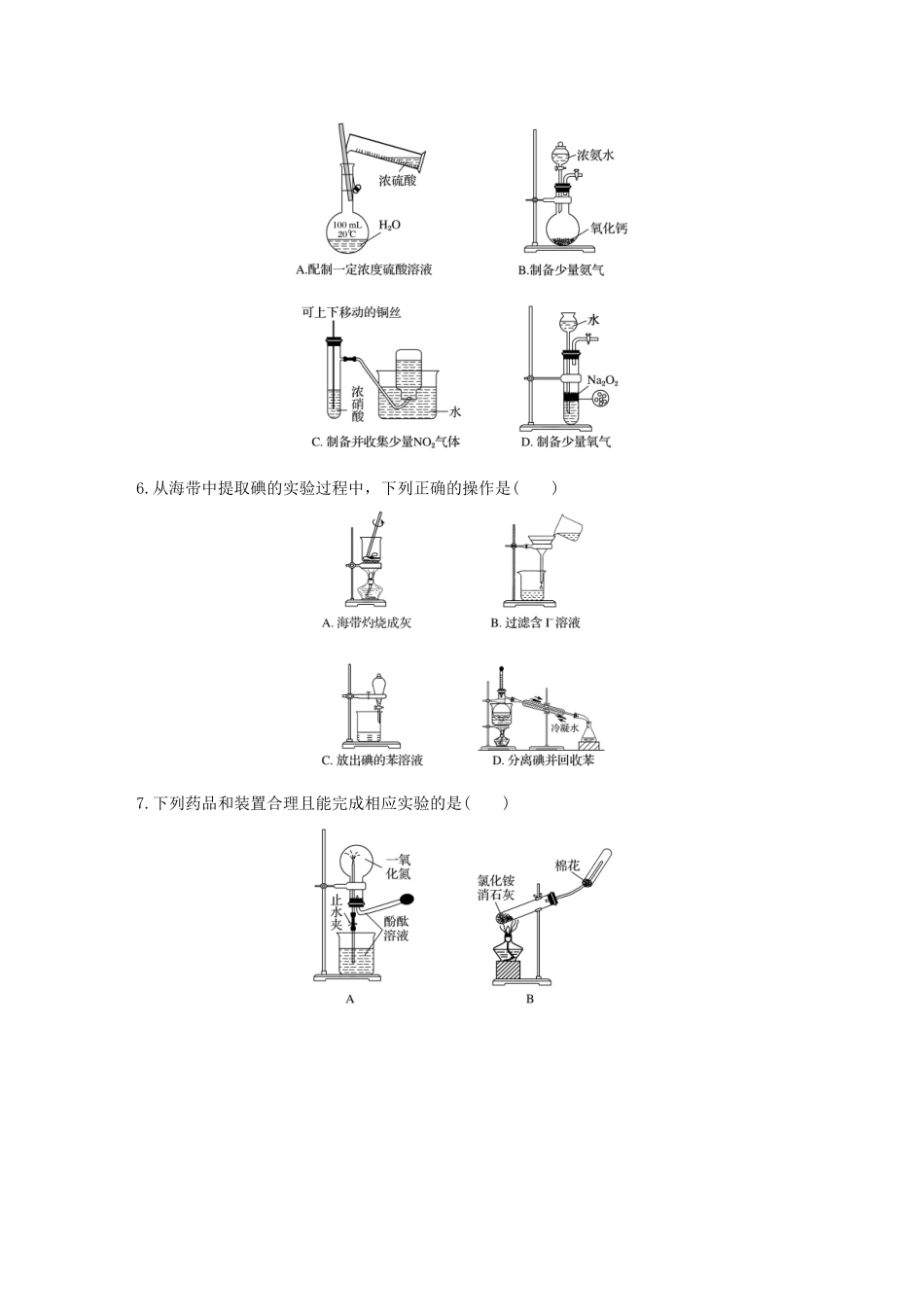

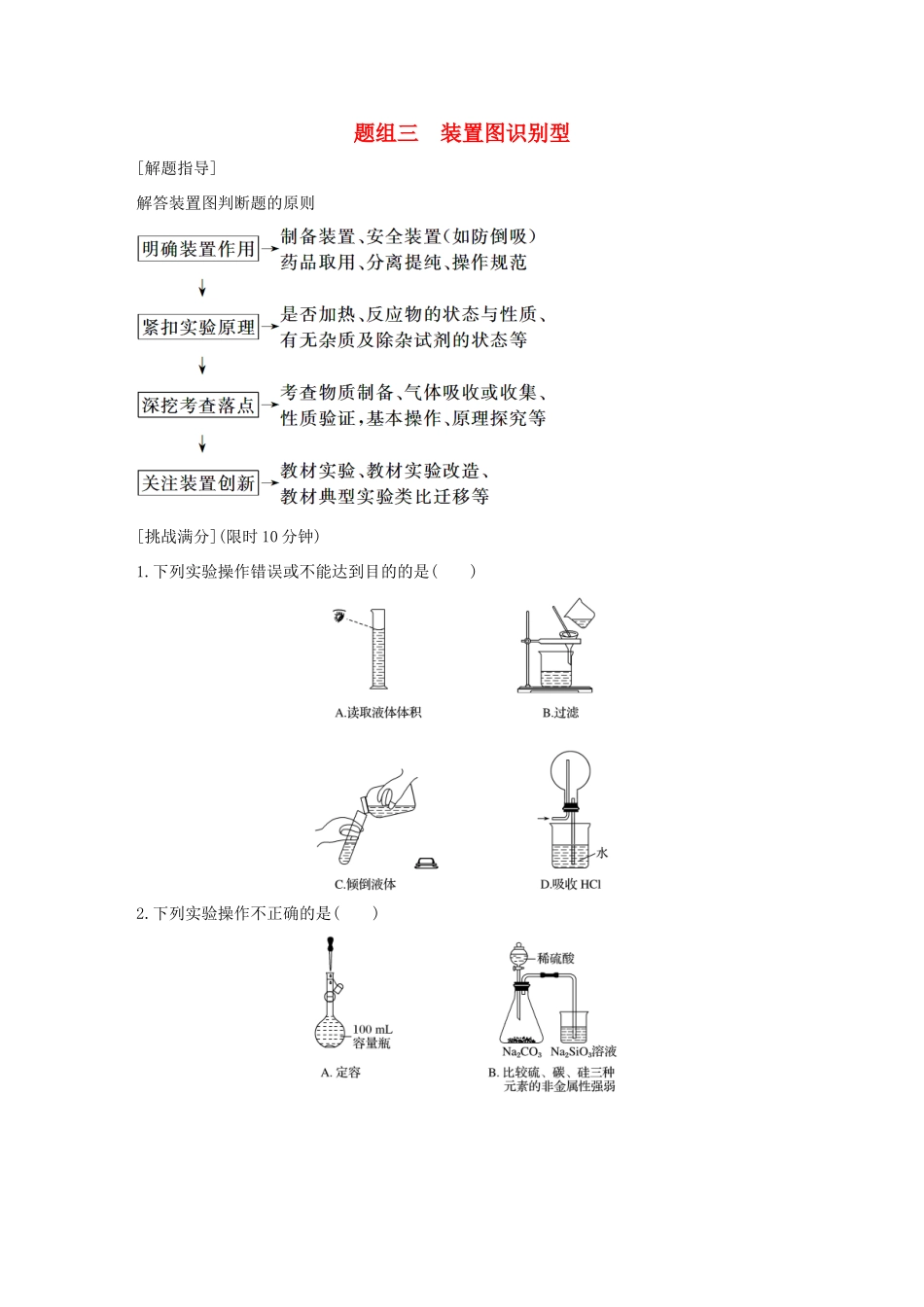

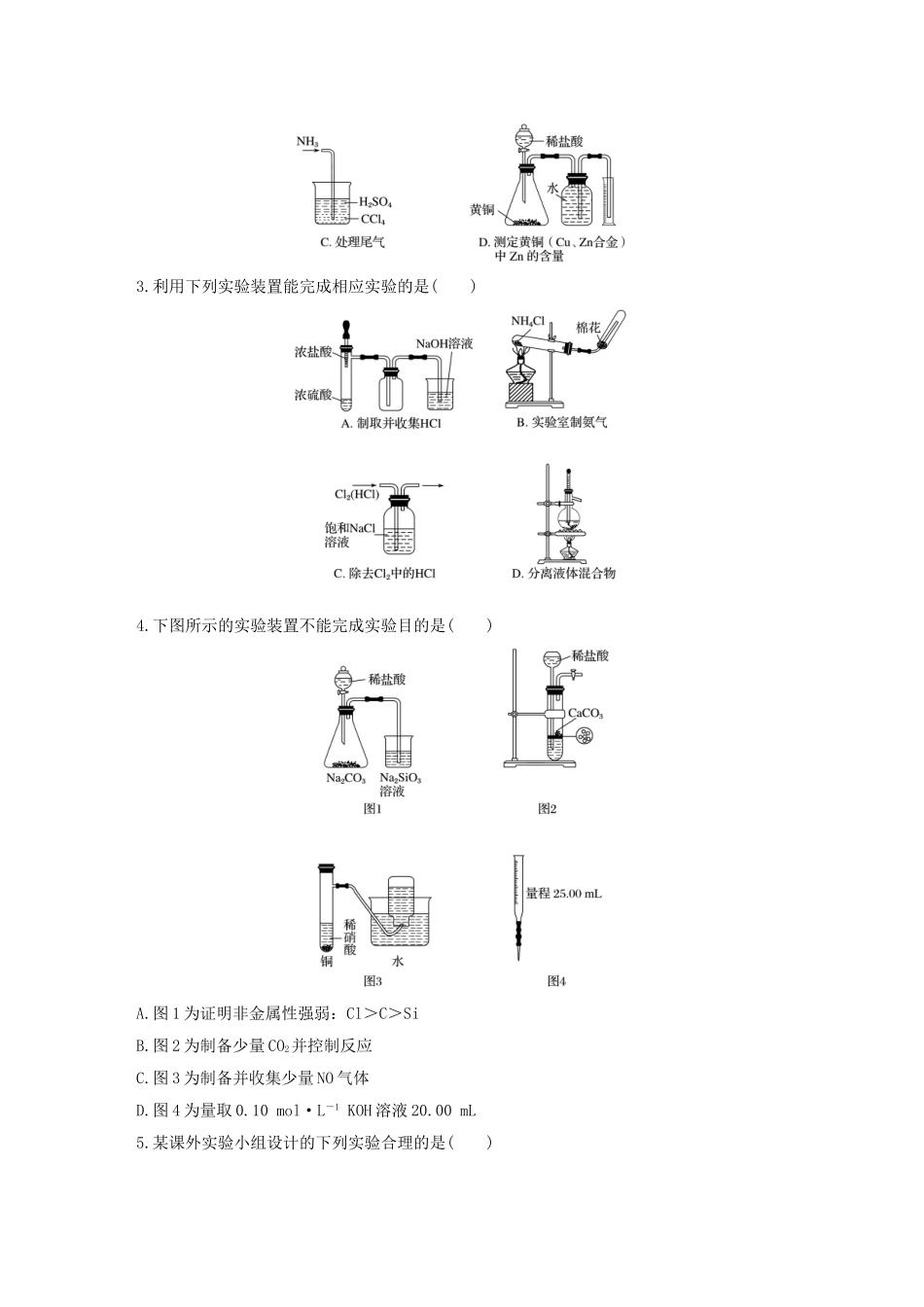

题组三装置图识别型[解题指导]解答装置图判断题的原则[挑战满分](限时10分钟)1.下列实验操作错误或不能达到目的的是()2.下列实验操作不正确的是()3.利用下列实验装置能完成相应实验的是()4.下图所示的实验装置不能完成实验目的是()A.图1为证明非金属性强弱：Cl＞C＞SiB.图2为制备少量CO2并控制反应C.图3为制备并收集少量NO气体D.图4为量取0.10mol·L－1KOH溶液20.00mL5.某课外实验小组设计的下列实验合理的是()6.从海带中提取碘的实验过程中，下列正确的操作是()7.下列药品和装置合理且能完成相应实验的是()A.喷泉实验B.实验室制取并收集氨气C.制备氢氧化亚铁D.验证苯中是否有碳碳双键8.用下列装置不能达到有关实验目的的是()A.用甲图装置实验室制取Cl2B.用乙图装置制备Fe(OH)2C.丙图装置酸性KMnO4溶液中出现气泡且颜色逐渐褪去D.用丁图装置验证NaHCO3和Na2CO3的热稳定性9.用下列实验装置进行相应的实验，能达到实验目的的是()A.图Ⅰ用于实验室制氨气并收集干燥的氨气B.图Ⅱ用于除去CO2中含有的少量HClC.图Ⅲ用于提取I2的CCl4溶液中的I2D.图Ⅳ用于检查碱式滴定管是否漏液答案精析题组三[挑战满分]1.A[读取刻度时应平视，A项错误；因气体进入烧瓶中的那一个导管伸入烧瓶内很长，烧杯中的水进入烧瓶后不易产生倒吸，D项正确。]2.A[A项，当加入蒸馏水离刻度线1～2cm处，再用胶头滴管定容，错误。]3.C[溶液倒吸导致得不到氯化氢，故A错误；氯化铵加热时分解，冷却时在导管口又生成氯化铵，所以得不到氨气，故B错误；分离沸点不同的液体混合物可以采用蒸馏的方法，温度计水银球应该在支管口处，故D错误。]4.A[稀盐酸属于无氧酸，不是最高价氧化物对应的酸，所以不能根据2HCl＋Na2CO3===2NaCl＋H2O＋CO2↑，证明非金属性Cl＞C，故A错误。]5.B[A项中，不能在容量瓶中稀释浓硫酸；C项中，NO2气体不能用排水法收集；D项中，Na2O2为粉末状固体，且与水反应剧烈，不适合用简易启普发生器制取。]6.D[A项，应选用坩埚，错误；B项，应用玻璃棒引流且漏斗下端尖口处要紧贴烧杯内壁，错误；C项，碘的苯溶液应从上口倒出，错误。]7.D[NO不溶于水，也不与水反应，故不能用于喷泉实验，A项错误；加热固体混合物时，试管口应略向下倾斜，B项错误；Fe(OH)2具有较强的还原性，应将滴管插入液面以下，C项错误；通过溴水或酸性高锰酸钾溶液是否褪色，可以验证苯环中是否有碳碳双键，D项正确。]8.A[A项，浓盐酸与MnO2反应制Cl2需加热。]9.A[B项，气体应从长管进、短管出，错误；C项，应用蒸馏法分离CCl4和I2，错误；D项，图Ⅳ是碱式滴定管排气泡的方法，错误。]
