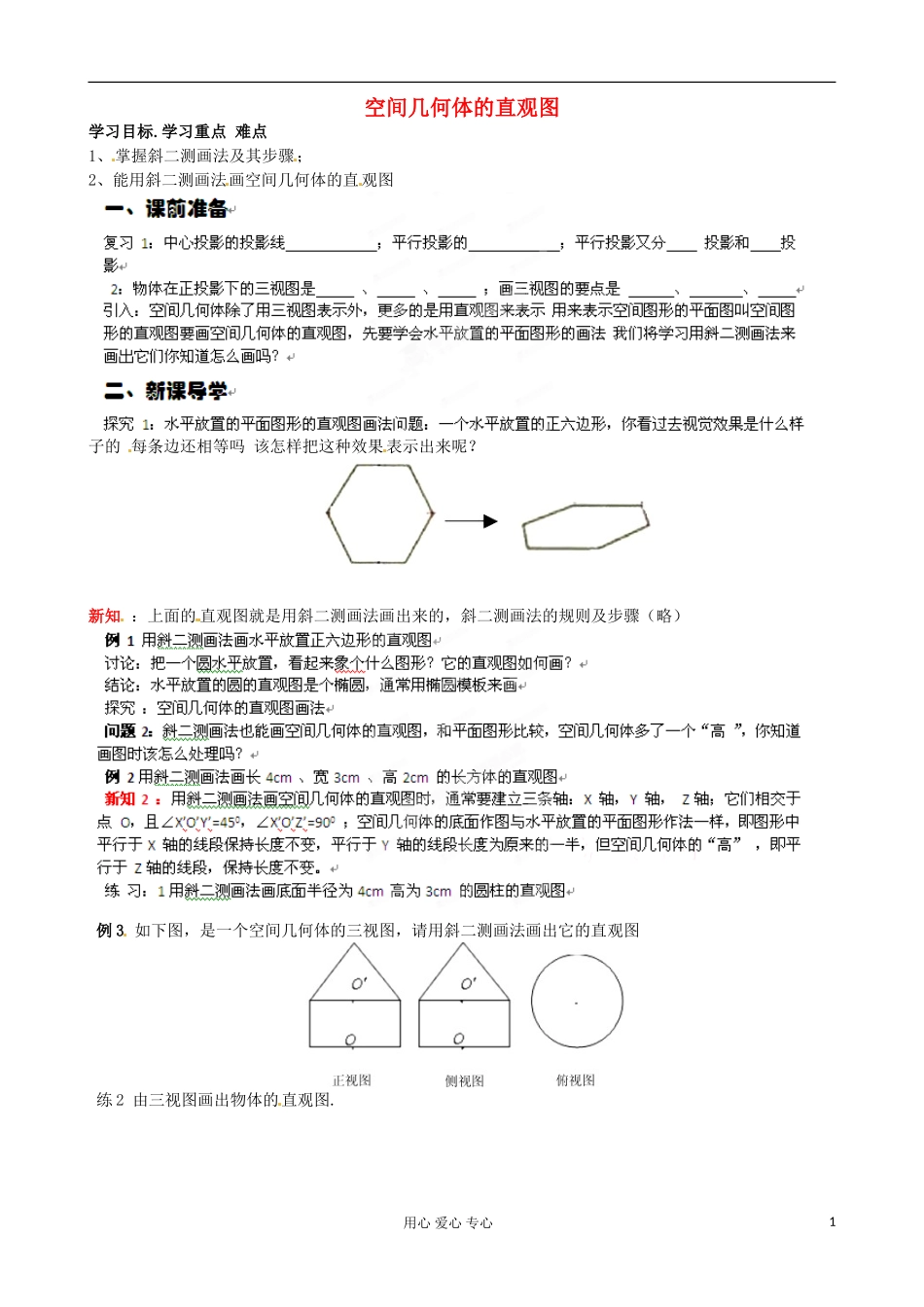

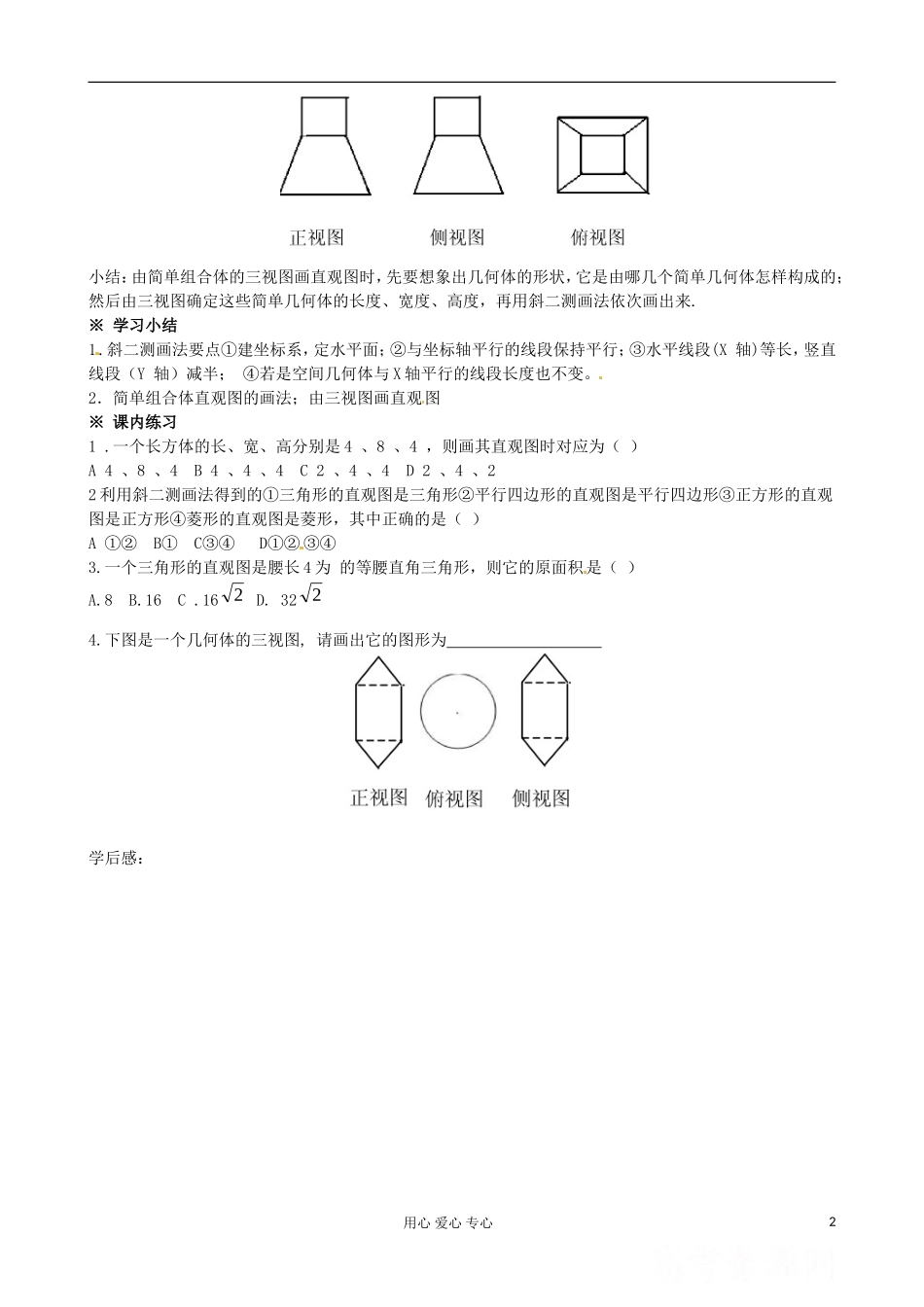

空间几何体的直观图学习目标.学习重点 难点1、掌握斜二测画法及其步骤；2、能用斜二测画法画空间几何体的直观图子的 每条边还相等吗 该怎样把这种效果表示出来呢？新知 ：上面的 直观图就是用斜二测画法画出来的，斜二测画法的规则及步骤（略）例 3 如下图，是一个空间几何体的三视图，请用斜二测画法画出它的直观图练 2 由三视图画出物体的直观图.用心 爱心 专心1小结：由简单组合体的三视图画直观图时，先要想象出几何体的形状，它是由哪几个简单几何体怎样构成的；然后由三视图确定这些简单几何体的长度、宽度、高度，再用斜二测画法依次画出来.※ 学习小结1.斜二测画法要点①建坐标系，定水平面；②与坐标轴平行的线段保持平行；③水平线段(X 轴)等长，竖直线段（Y 轴）减半； ④若是空间几何体与 X 轴平行的线段长度也不变。2．简单组合体直观图的画法；由三视图画直观图※ 课内练习1 .一个长方体的长、宽、高分别是 4 、8 、4 ，则画其直观图时对应为（ ）A 4 、8 、4 B 4 、4 、4 C 2 、4 、4 D 2 、4 、22 利用斜二测画法得到的①三角形的直观图是三角形②平行四边形的直观图是平行四边形③正方形的直观图是正方形④菱形的直观图是菱形，其中正确的是（ ）A ①② B① C③④ D①② ③④3.一个三角形的直观图是腰长 4 为 的等腰直角三角形，则它的原面积是（ ）A.8 B.16 C .162 D. 3224.下图是一个几何体的三视图, 请画出它的图形为 学后感：用心 爱心 专心2
