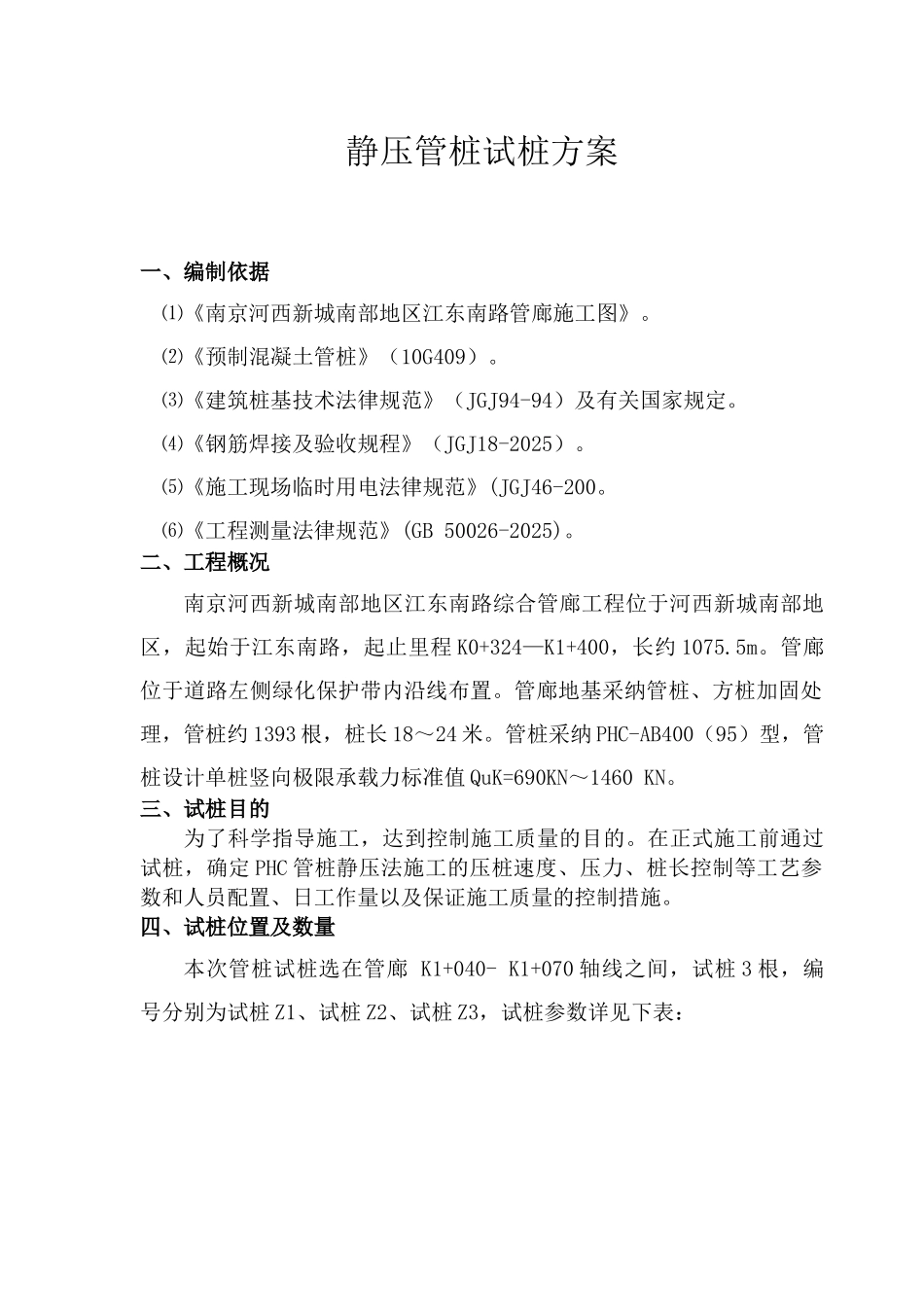

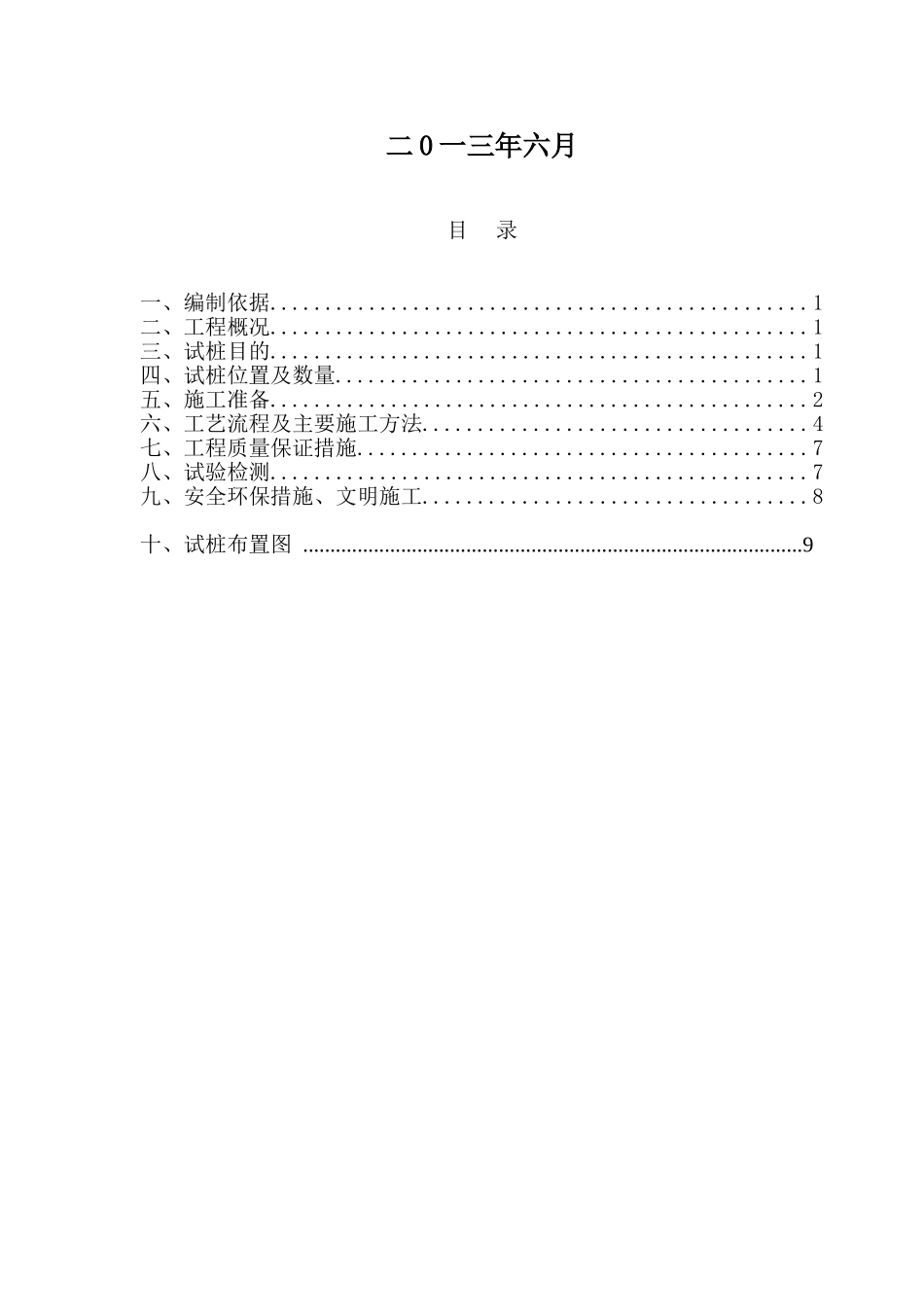

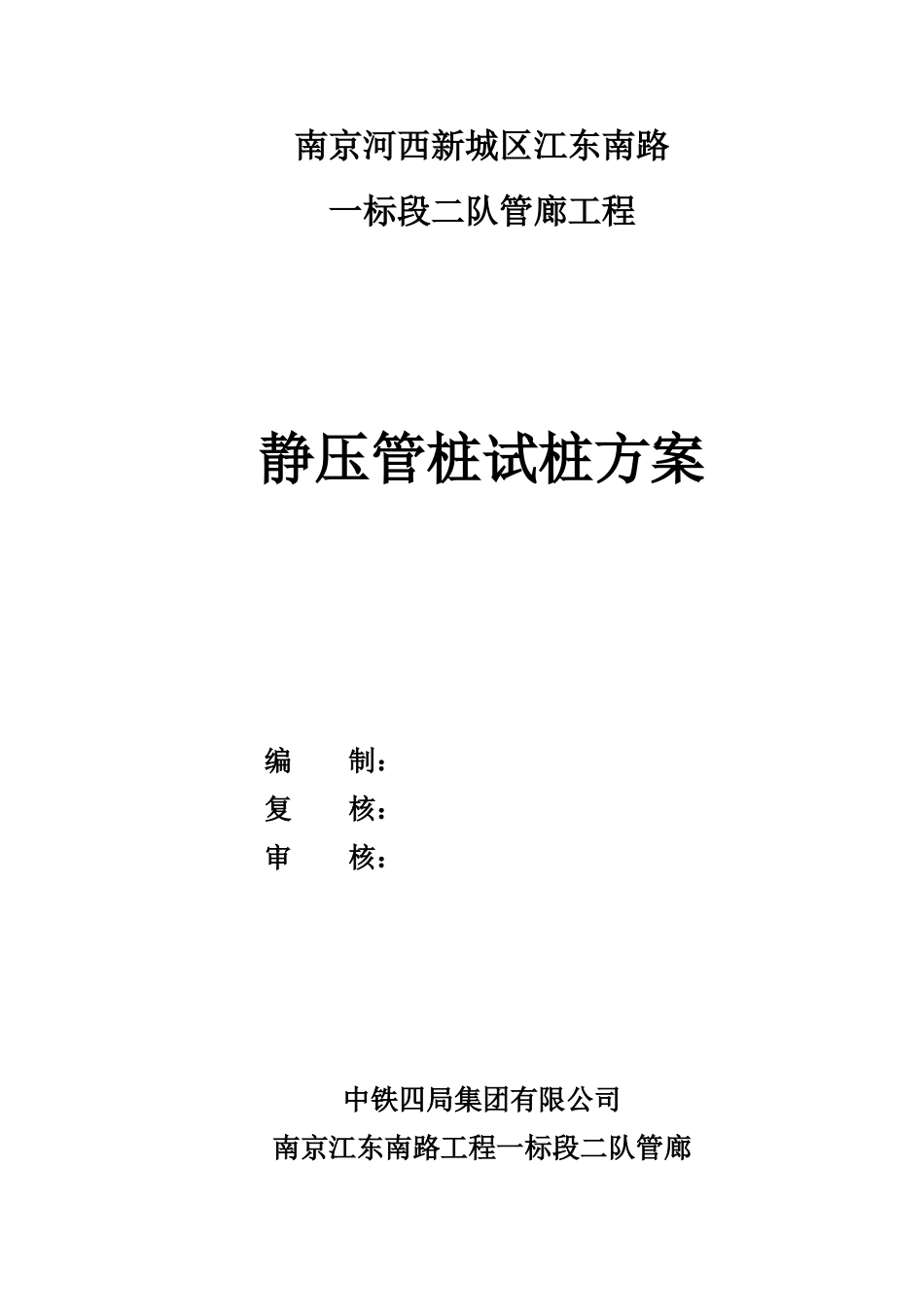

南京河西新城区江东南路一标段二队管廊工程静压管桩试桩方案编 制： 复 核： 审 核： 中铁四局集团有限公司南京江东南路工程一标段二队管廊二 0 一三年六月目 录一、编制依据.................................................1二、工程概况.................................................1三、试桩目的.................................................1四、试桩位置及数量...........................................1五、施工准备.................................................2六、工艺流程及主要施工方法...................................4七、工程质量保证措施.........................................7八、试验检测.................................................7九、安全环保措施、文明施工...................................8十、试桩布置图 ............................................................................................9 静压管桩试桩方案一、编制依据⑴《南京河西新城南部地区江东南路管廊施工图》。⑵《预制混凝土管桩》（10G409）。⑶《建筑桩基技术法律规范》（JGJ94-94）及有关国家规定。⑷《钢筋焊接及验收规程》（JGJ18-2025）。⑸《施工现场临时用电法律规范》(JGJ46-200。⑹《工程测量法律规范》(GB 50026-2025)。二、工程概况南京河西新城南部地区江东南路综合管廊工程位于河西新城南部地区，起始于江东南路，起止里程 K0+324—K1+400，长约 1075.5m。管廊位于道路左侧绿化保护带内沿线布置。管廊地基采纳管桩、方桩加固处理，管桩约 1393 根，桩长 18～24 米。管桩采纳 PHC-AB400（95）型，管桩设计单桩竖向极限承载力标准值 QuK=690KN～1460 KN。三、试桩目的为了科学指导施工，达到控制施工质量的目的。在正式施工前通过试桩，确定 PHC 管桩静压法施工的压桩速度、压力、桩长控制等工艺参数和人员配置、日工作量以及保证施工质量的控制措施。四、试桩位置及数量本次管桩试桩选在管廊 K1+040- K1+070 轴线之间，试桩 3 根，编号分别为试桩 Z1、试桩 Z2、试桩 Z3，试桩参数详见下表： 管桩试桩参数桩号设计桩径（mm）设计桩长（m）设计桩顶标高K1+045-Z3400240.05K1+051-Z3400240K1+059-Z3400240五、施工准备1.现场准备熟悉了解现场情况及周围环境情况，清除现场地上地下障碍物，平整场地施做工作平台，实现“三通一平”即水通、电通、路通，硬...
