管道安装施工技术方案VIP专享

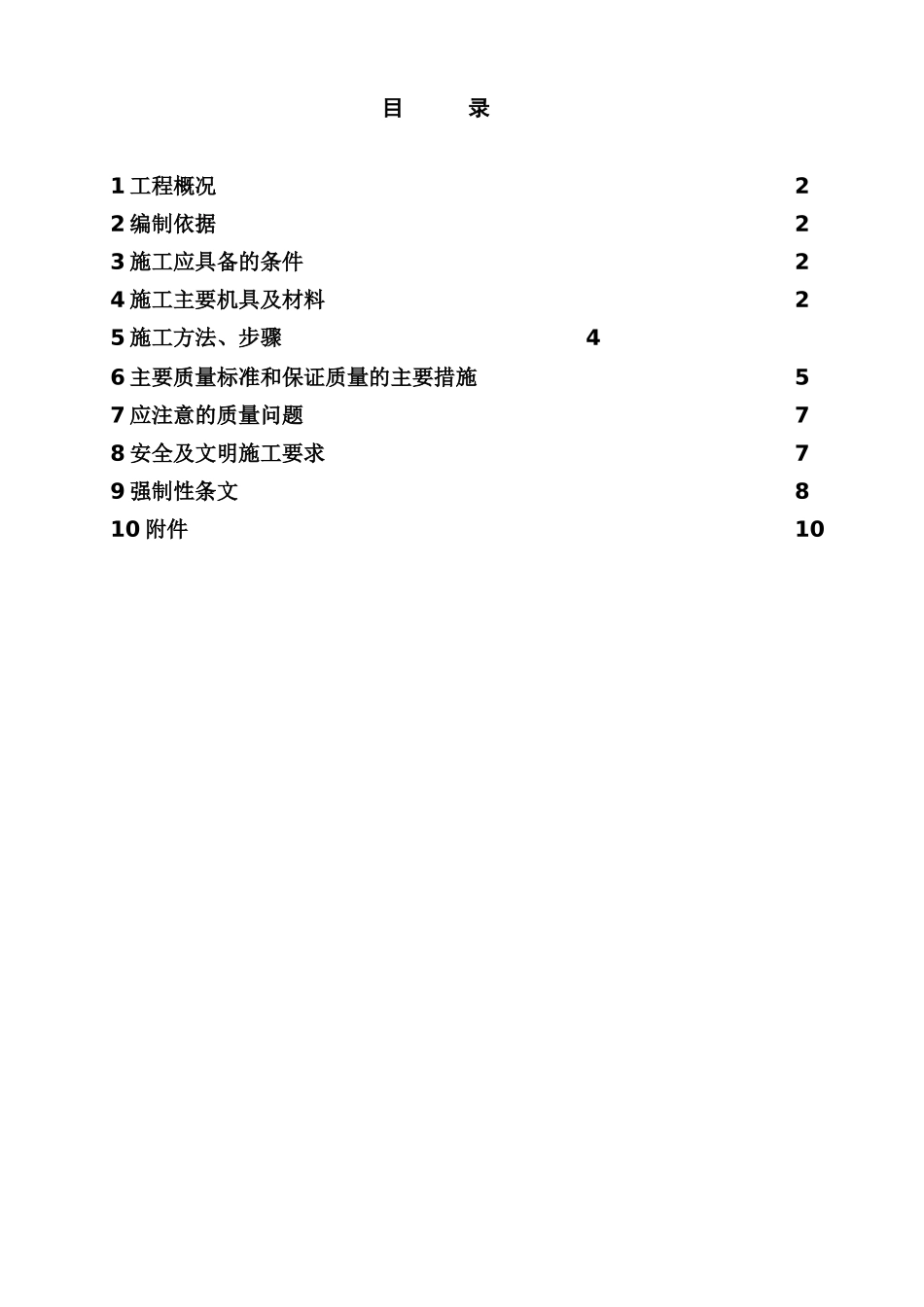

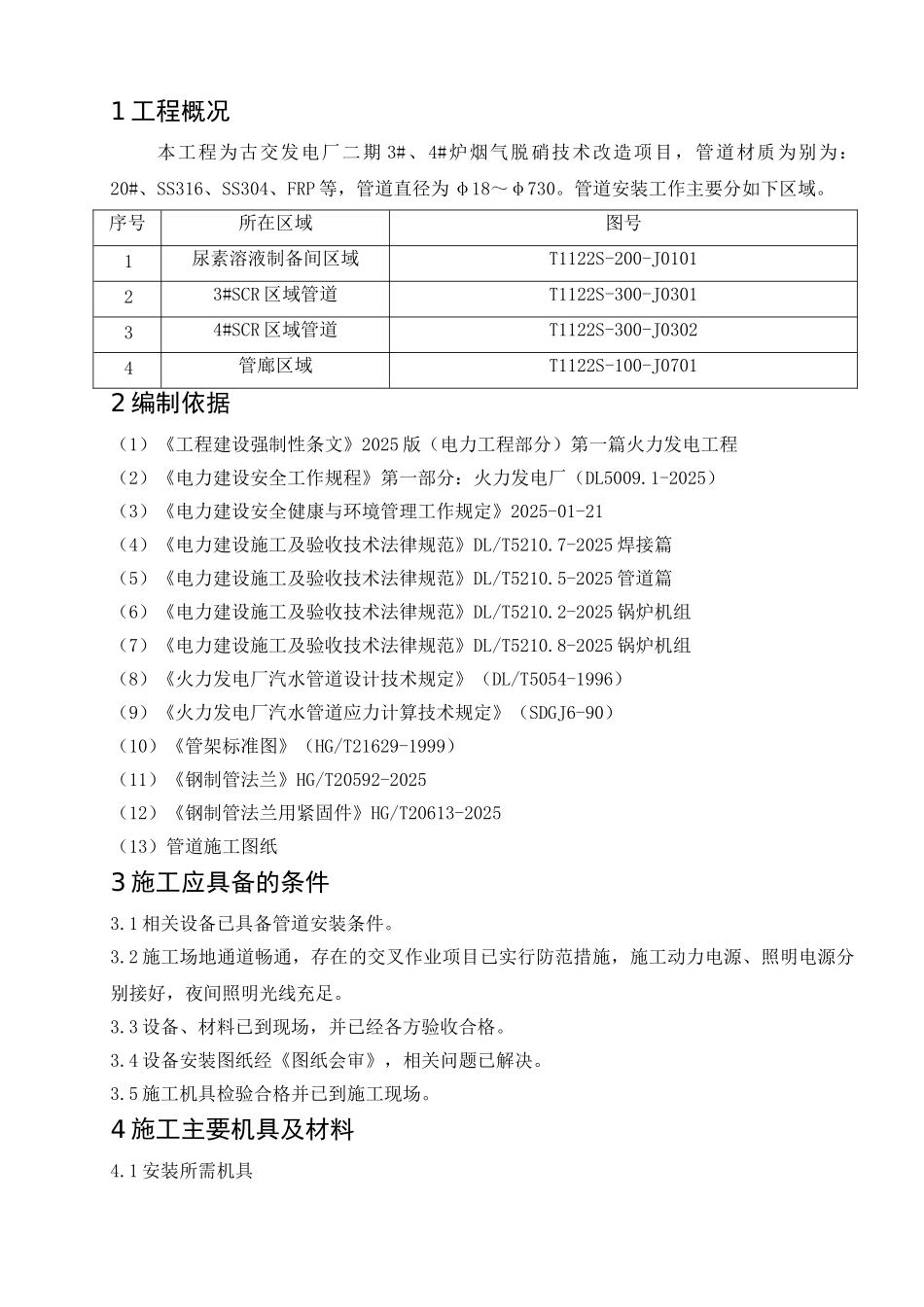

目 录1 工程概况22 编制依据23 施工应具备的条件24 施工主要机具及材料25 施工方法、步骤 46 主要质量标准和保证质量的主要措施57 应注意的质量问题78 安全及文明施工要求79 强制性条文810 附件101 工程概况 本工程为古交发电厂二期 3#、4#炉烟气脱硝技术改造项目，管道材质为别为：20#、SS316、SS304、FRP 等，管道直径为 φ18～φ730。管道安装工作主要分如下区域。序号所在区域图号1尿素溶液制备间区域T1122S-200-J010123#SCR 区域管道T1122S-300-J030134#SCR 区域管道T1122S-300-J03024管廊区域T1122S-100-J07012 编制依据（1）《工程建设强制性条文》2025 版（电力工程部分）第一篇火力发电工程（2）《电力建设安全工作规程》第一部分：火力发电厂（DL5009.1-2025）（3）《电力建设安全健康与环境管理工作规定》2025-01-21（4）《电力建设施工及验收技术法律规范》DL/T5210.7-2025 焊接篇（5）《电力建设施工及验收技术法律规范》DL/T5210.5-2025 管道篇（6）《电力建设施工及验收技术法律规范》DL/T5210.2-2025 锅炉机组（7）《电力建设施工及验收技术法律规范》DL/T5210.8-2025 锅炉机组（8）《火力发电厂汽水管道设计技术规定》（DL/T5054-1996）（9）《火力发电厂汽水管道应力计算技术规定》（SDGJ6-90）（10）《管架标准图》（HG/T21629-1999）（11）《钢制管法兰》HG/T20592-2025（12）《钢制管法兰用紧固件》HG/T20613-2025（13）管道施工图纸3 施工应具备的条件3.1 相关设备已具备管道安装条件。3.2 施工场地通道畅通，存在的交叉作业项目已实行防范措施，施工动力电源、照明电源分别接好，夜间照明光线充足。3.3 设备、材料已到现场，并已经各方验收合格。3.4 设备安装图纸经《图纸会审》，相关问题已解决。3.5 施工机具检验合格并已到施工现场。4 施工主要机具及材料4.1 安装所需机具序号名称规格单位数量备注1汽车吊25T台12拖板车8T台13倒链3T个44台式钻床φ18mm台15切割机台16角磨机φ125台57割具套28氧气瓶个49乙炔瓶个210卡钳3T个211吊带条412吊装绳套5T×6M套413D 形卸扣5T个614钢卷尺50m把115钢板尺1m把216水准仪台117电磨头个418玻璃管水平件119水平尺L=400mm件820压力表块521锉刀L=400mm把3022手锤0.5 磅把823扁铲把1024胶皮管DN32m5025电动升压泵台14.2 焊接所需材料及机具4.2.1 在施工中应备有的机具及规格如下表:序号名称规格备注1焊机ZX7-400ST 逆变焊机2电焊钳300A3氩弧焊把QQS...
