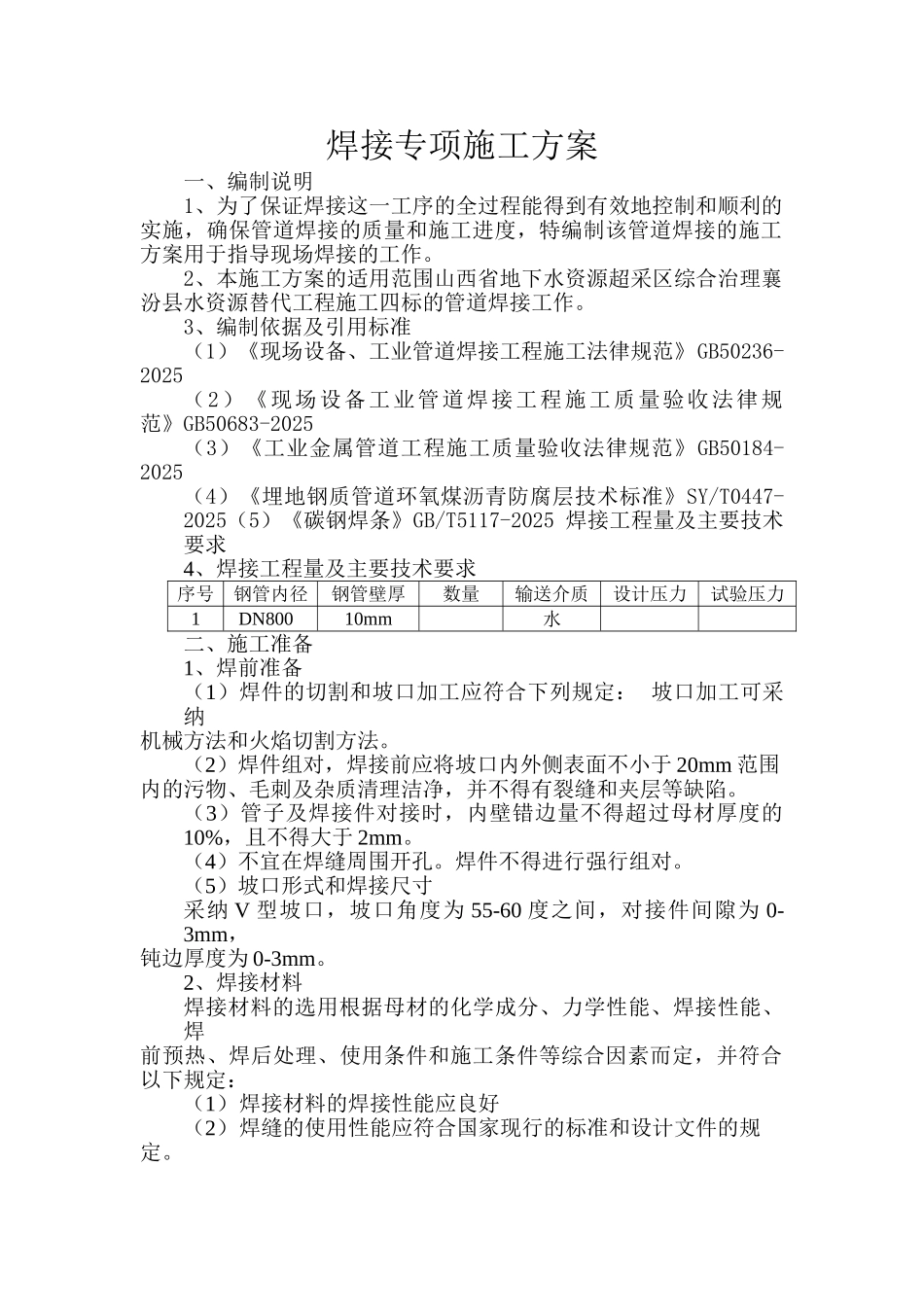

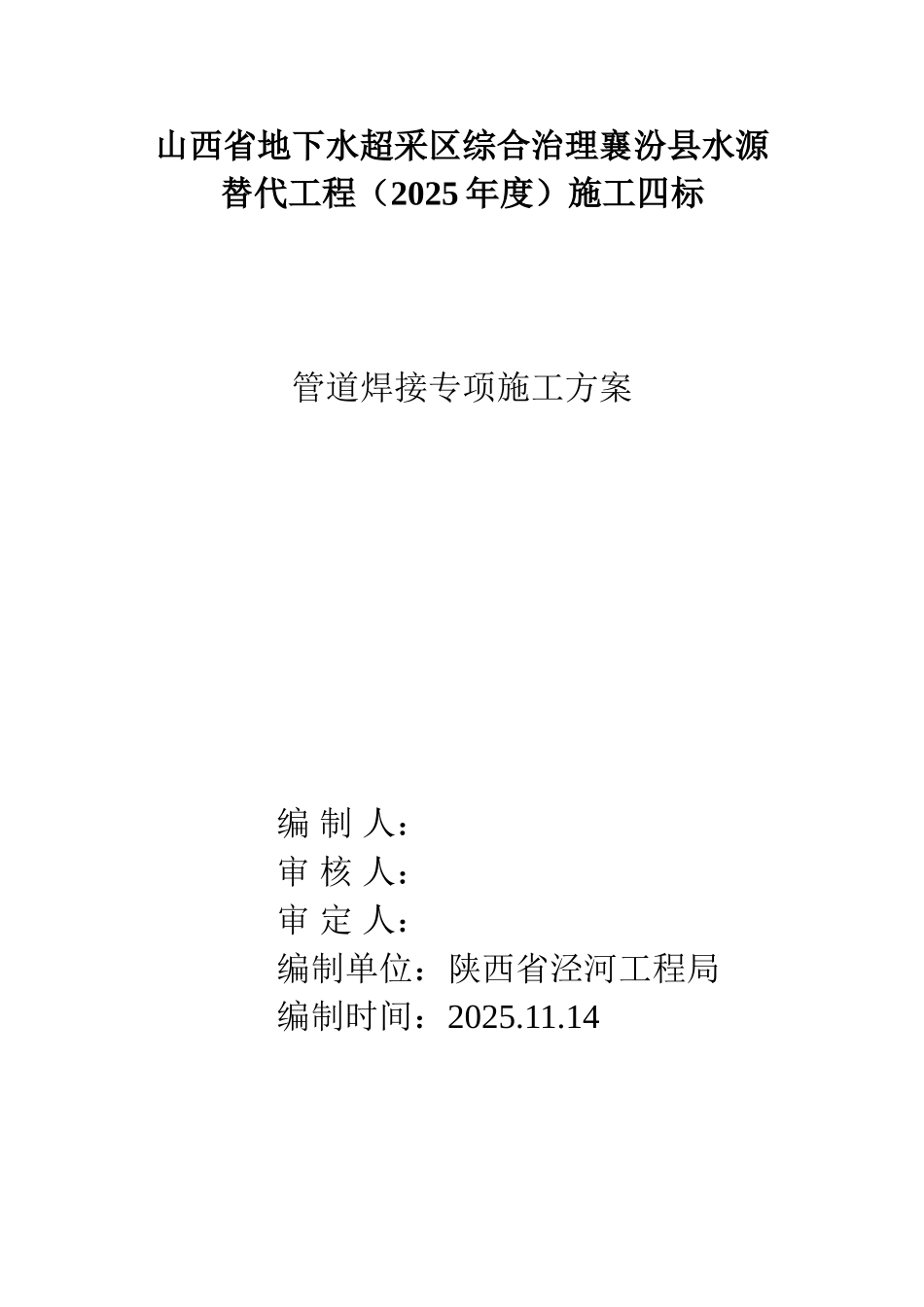

山西省地下水超采区综合治理襄汾县水源替代工程（2025 年度）施工四标管道焊接专项施工方案编 制 人：审 核 人：审 定 人：编制单位：陕西省泾河工程局编制时间：2025.11.14焊接专项施工方案一、编制说明1、为了保证焊接这一工序的全过程能得到有效地控制和顺利的实施，确保管道焊接的质量和施工进度，特编制该管道焊接的施工方案用于指导现场焊接的工作。2、本施工方案的适用范围山西省地下水资源超采区综合治理襄汾县水资源替代工程施工四标的管道焊接工作。3、编制依据及引用标准（1）《现场设备、工业管道焊接工程施工法律规范》GB50236-2025（2）《现场设备工业管道焊接工程施工质量验收法律规范》GB50683-2025 （3）《工业金属管道工程施工质量验收法律规范》GB50184-2025（4）《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0447-2025（5）《碳钢焊条》GB/T5117-2025 焊接工程量及主要技术要求 4、焊接工程量及主要技术要求 序号钢管内径钢管壁厚数量输送介质设计压力试验压力1DN800 10mm水二、施工准备 1、焊前准备（1）焊件的切割和坡口加工应符合下列规定： 坡口加工可采纳机械方法和火焰切割方法。（2）焊件组对，焊接前应将坡口内外侧表面不小于 20mm 范围内的污物、毛刺及杂质清理洁净，并不得有裂缝和夹层等缺陷。（3）管子及焊接件对接时，内壁错边量不得超过母材厚度的10%，且不得大于 2mm。（4）不宜在焊缝周围开孔。焊件不得进行强行组对。（5）坡口形式和焊接尺寸采纳 V 型坡口，坡口角度为 55-60 度之间，对接件间隙为 0-3mm，钝边厚度为 0-3mm。2、焊接材料焊接材料的选用根据母材的化学成分、力学性能、焊接性能、焊前预热、焊后处理、使用条件和施工条件等综合因素而定，并符合以下规定：（1）焊接材料的焊接性能应良好（2）焊缝的使用性能应符合国家现行的标准和设计文件的规定。（3）焊接机具设备主要包括：沟通焊机、直流焊机、氩弧焊机、内磨机及电动磨光机。（4）用于管道焊接的各类焊机必须安装电流表、电压表，并按要求定期检查，焊接法律规范参数调节应灵活。3、焊接人员管道焊接人员应具备考试合格的焊工合格证，其合格项目与焊接项目相适应，并在规定的时间范围内。 三、 焊接工艺1、焊接前准备及接头对接，法兰与管子的装配连接。法兰盘与管道的装配质量不但影响管道连接处的轻度和严密度，而且影响管道的偏心度。因而管道和法兰连接必须符合以下基本要求：（1）法兰与管道中心线在同一...
