管道试压冲洗方案VIP专享

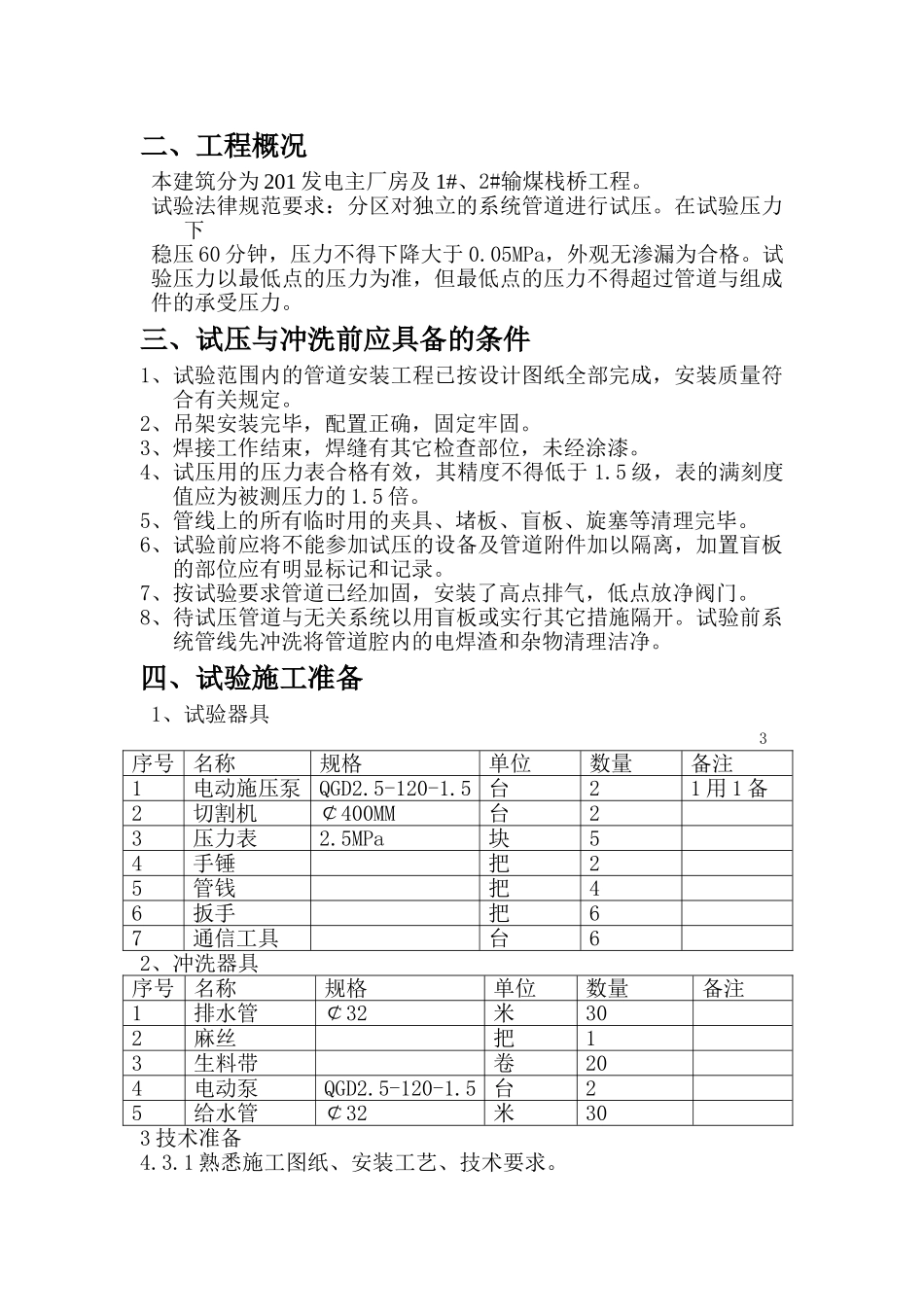

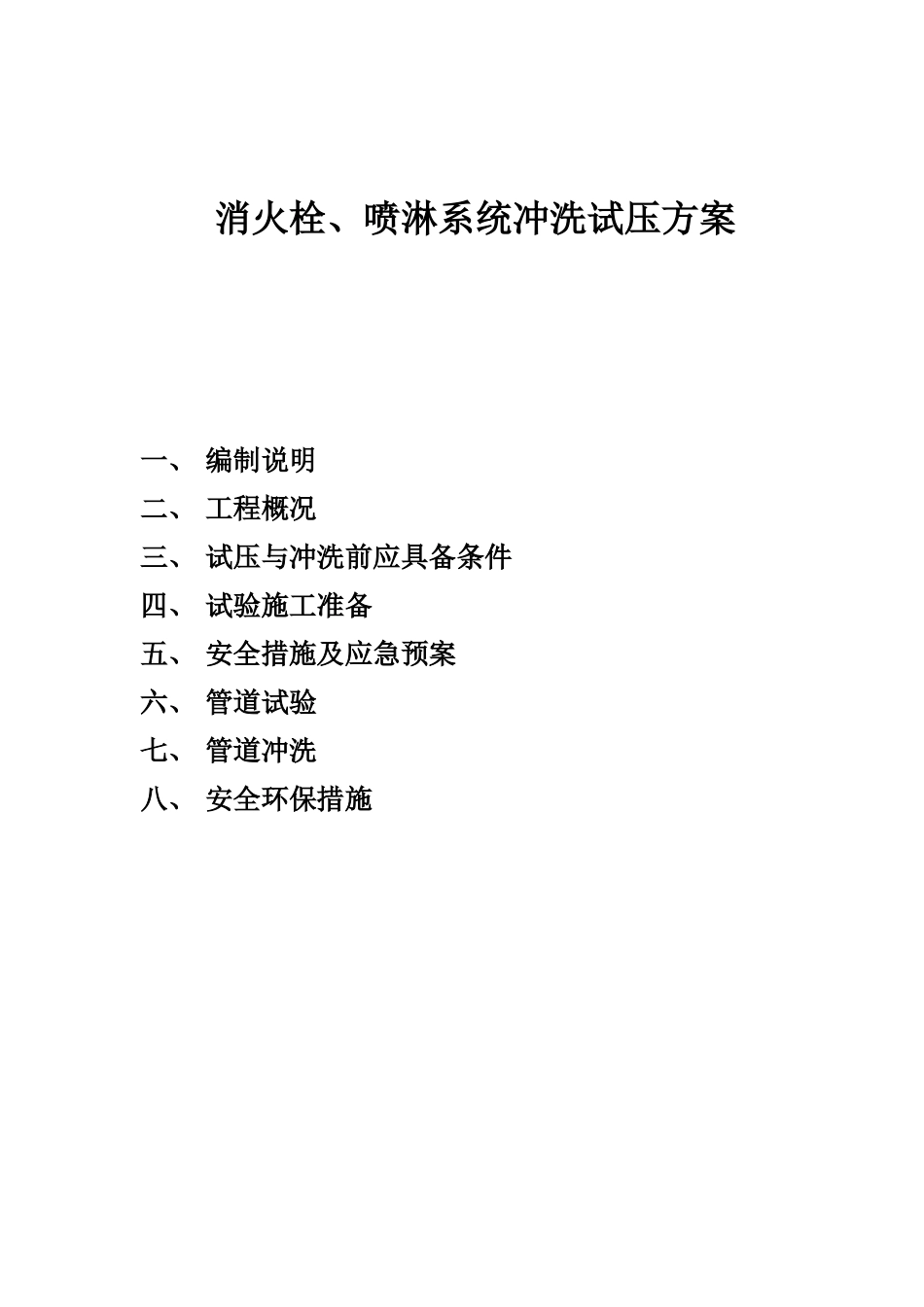

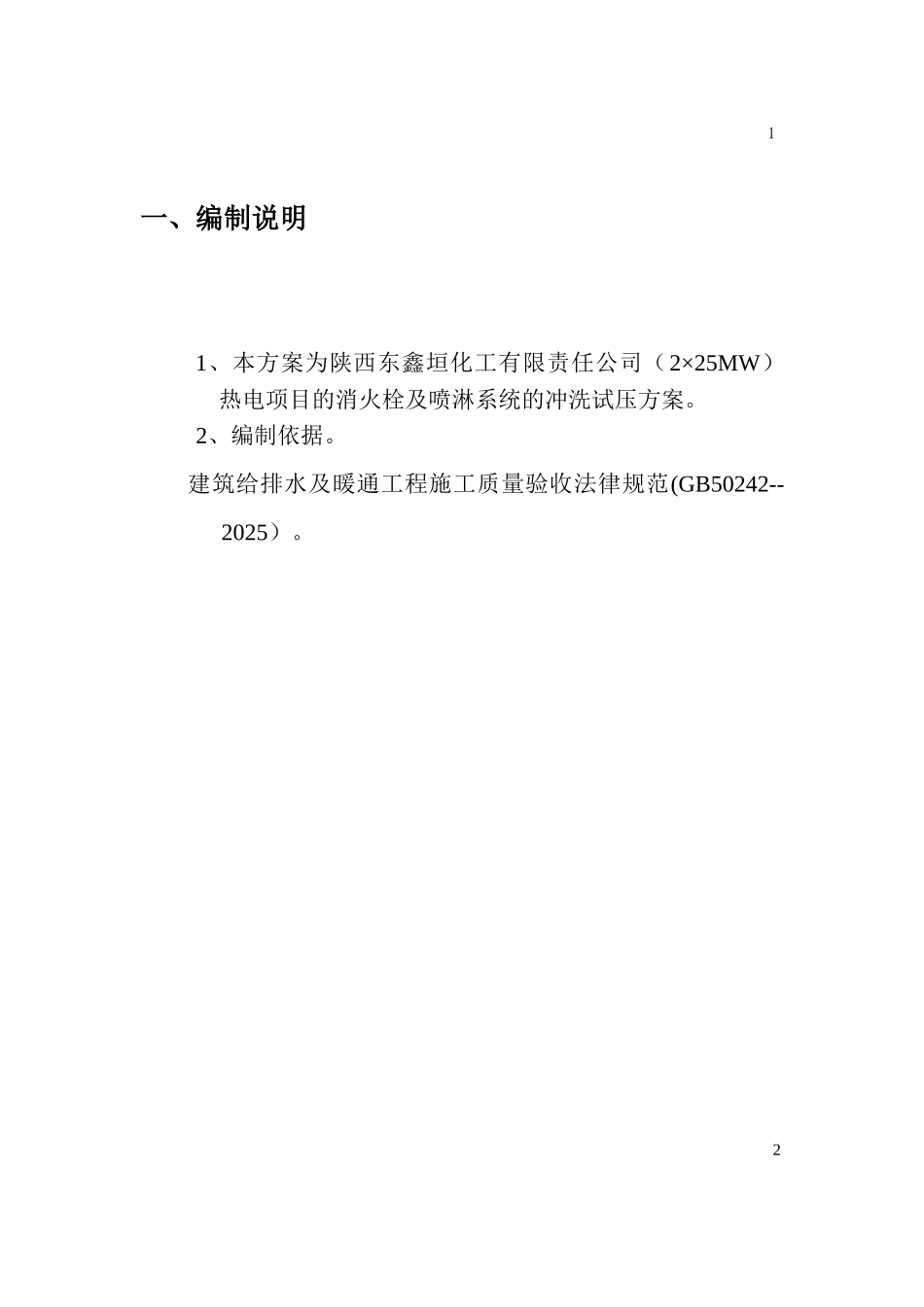

消火栓、喷淋系统冲洗试压方案一、 编制说明二、 工程概况三、 试压与冲洗前应具备条件四、 试验施工准备五、 安全措施及应急预案六、 管道试验七、 管道冲洗八、 安全环保措施1一、编制说明1、本方案为陕西东鑫垣化工有限责任公司（2×25MW）热电项目的消火栓及喷淋系统的冲洗试压方案。2、编制依据。 建筑给排水及暖通工程施工质量验收法律规范(GB50242--2025）。2二、工程概况 本建筑分为 201 发电主厂房及 1#、2#输煤栈桥工程。 试验法律规范要求：分区对独立的系统管道进行试压。在试验压力下稳压 60 分钟，压力不得下降大于 0.05MPa，外观无渗漏为合格。试验压力以最低点的压力为准，但最低点的压力不得超过管道与组成件的承受压力。三、试压与冲洗前应具备的条件1、试验范围内的管道安装工程已按设计图纸全部完成，安装质量符合有关规定。2、吊架安装完毕，配置正确，固定牢固。3、焊接工作结束，焊缝有其它检查部位，未经涂漆。4、试压用的压力表合格有效，其精度不得低于 1.5 级，表的满刻度值应为被测压力的 1.5 倍。5、管线上的所有临时用的夹具、堵板、盲板、旋塞等清理完毕。6、试验前应将不能参加试压的设备及管道附件加以隔离，加置盲板的部位应有明显标记和记录。7、按试验要求管道已经加固，安装了高点排气，低点放净阀门。8、待试压管道与无关系统以用盲板或实行其它措施隔开。试验前系统管线先冲洗将管道腔内的电焊渣和杂物清理洁净。四、试验施工准备1、试验器具3序号名称规格单位数量备注1电动施压泵QGD2.5-120-1.5 台21 用 1 备2切割机￠400MM台23压力表2.5MPa块54手锤把25管钱把46扳手把67通信工具台62、冲洗器具序号名称规格单位数量备注1排水管￠32米302麻丝把13生料带卷204电动泵QGD2.5-120-1.5 台25给水管￠32米303 技术准备4.3.1 熟悉施工图纸、安装工艺、技术要求。4.3.2 制定技术措施及质量、安全措施。4.3.3 了解各试压管道的压力、介质等技术参数。4.4 劳动力投入计划：4序号人员类别数量职责1现场指挥1协调指挥2技术指挥2技术指导3试压人员6试压、冲洗4安全负责人1安全监护五、安全措施及应急预案5.1 安全措施：5.1.1 试压是应设警戒标志，无关人员不允许进入现场。重点部位应有专人监护。5.1.2 试压前必须对作业人员进行技术交底和安全技术交底，使作业人员明确任务和技术要求，做到分工明确，组织有力，并教育作业人员严格执行安全操作规程规程。5.1.3 所有进入现场的施工...
