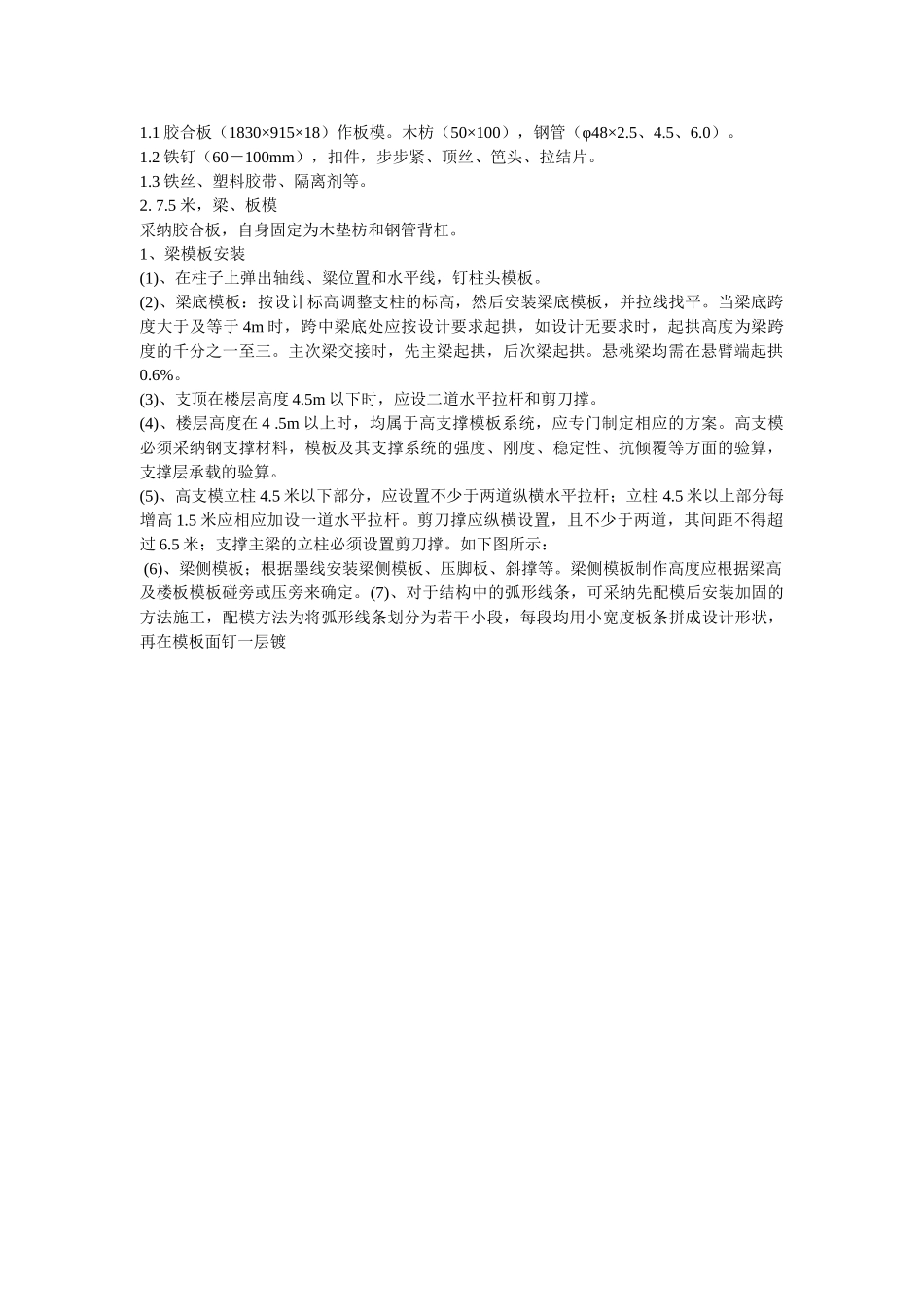

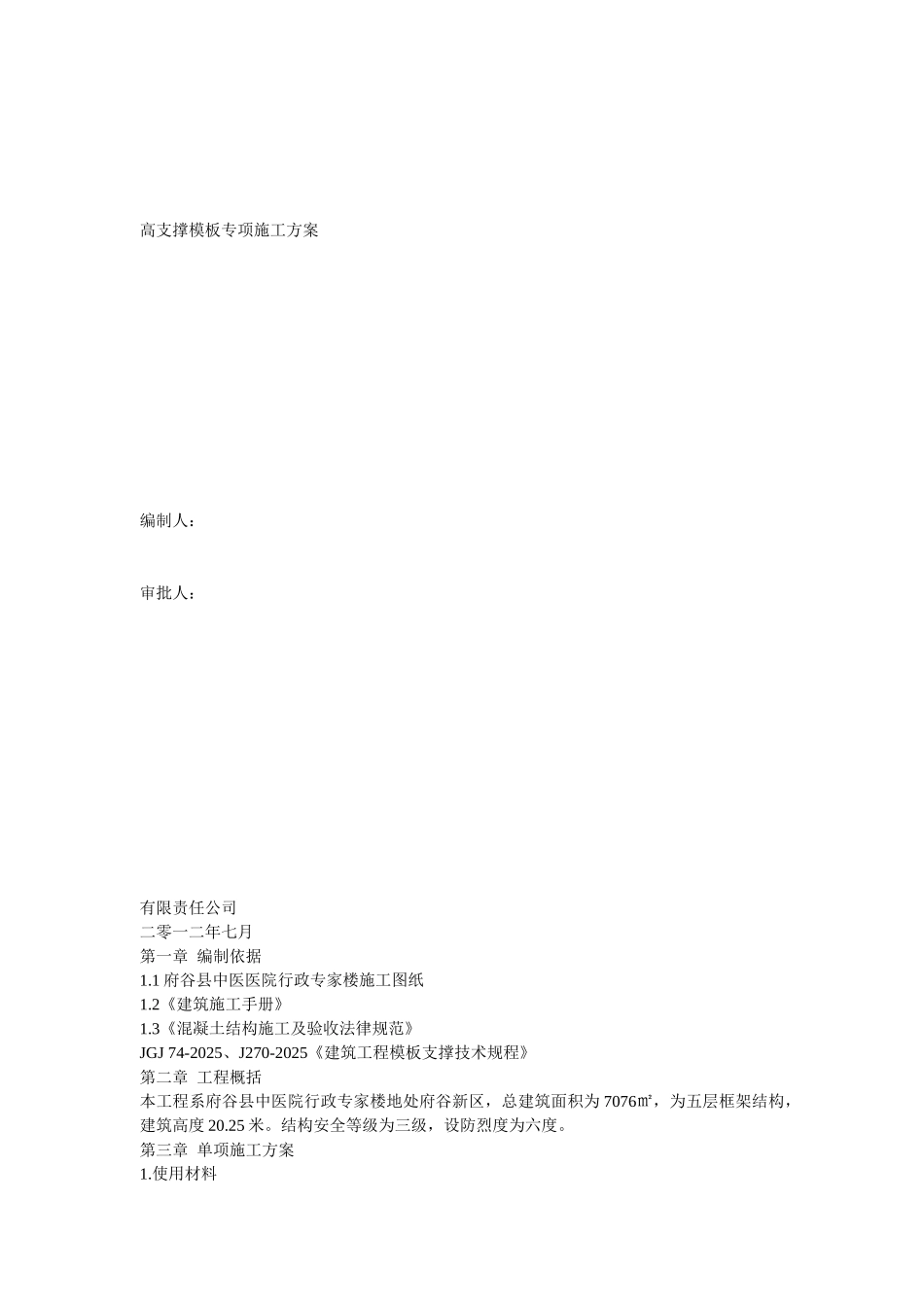

高支撑模板专项施工方案编制人：审批人：有限责任公司二零一二年七月 第一章 编制依据1.1 府谷县中医医院行政专家楼施工图纸1.2《建筑施工手册》1.3《混凝土结构施工及验收法律规范》JGJ 74-2025、J270-2025《建筑工程模板支撑技术规程》第二章 工程概括本工程系府谷县中医院行政专家楼地处府谷新区，总建筑面积为 7076㎡，为五层框架结构，建筑高度 20.25 米。结构安全等级为三级，设防烈度为六度。第三章 单项施工方案1.使用材料1.1 胶合板（1830×915×18）作板模。木枋（50×100），钢管（φ48×2.5、4.5、6.0）。1.2 铁钉（60－100mm），扣件，步步紧、顶丝、笆头、拉结片。1.3 铁丝、塑料胶带、隔离剂等。2. 7.5 米，梁、板模采纳胶合板，自身固定为木垫枋和钢管背杠。1、梁模板安装(1)、在柱子上弹出轴线、粱位置和水平线，钉柱头模板。(2)、梁底模板：按设计标高调整支柱的标高，然后安装梁底模板，并拉线找平。当梁底跨度大于及等于 4m 时，跨中梁底处应按设计要求起拱，如设计无要求时，起拱高度为梁跨度的千分之一至三。主次梁交接时，先主梁起拱，后次梁起拱。悬桃梁均需在悬臂端起拱0.6%。(3)、支顶在楼层高度 4.5m 以下时，应设二道水平拉杆和剪刀撑。 (4)、楼层高度在 4 .5m 以上时，均属于高支撑模板系统，应专门制定相应的方案。高支模必须采纳钢支撑材料，模板及其支撑系统的强度、刚度、稳定性、抗倾覆等方面的验算，支撑层承载的验算。(5)、高支模立柱 4.5 米以下部分，应设置不少于两道纵横水平拉杆；立柱 4.5 米以上部分每增高 1.5 米应相应加设一道水平拉杆。剪刀撑应纵横设置，且不少于两道，其间距不得超过 6.5 米；支撑主梁的立柱必须设置剪刀撑。如下图所示： (6)、梁侧模板；根据墨线安装梁侧模板、压脚板、斜撑等。梁侧模板制作高度应根据梁高及楼板模板碰旁或压旁来确定。(7)、对于结构中的弧形线条，可采纳先配模后安装加固的方法施工，配模方法为将弧形线条划分为若干小段，每段均用小宽度板条拼成设计形状，再在模板面钉一层镀锌铁皮，然后将配好的各小段模扳运至现场拼在一起，并与其他模板合并加固。梁模板支撑方法见下图。2、楼面模板（如下图）(1)、根据模板的排列图架设支柱和龙骨。支柱与龙骨的问距，应根据楼板的混凝土重量与施 工 荷 载 的 大 小 ， 在 模 板 设 计 中 确 定 。 一 般 支 柱 为 800~1200mm ， 大 龙 骨 间 距 为600~1200mm...
