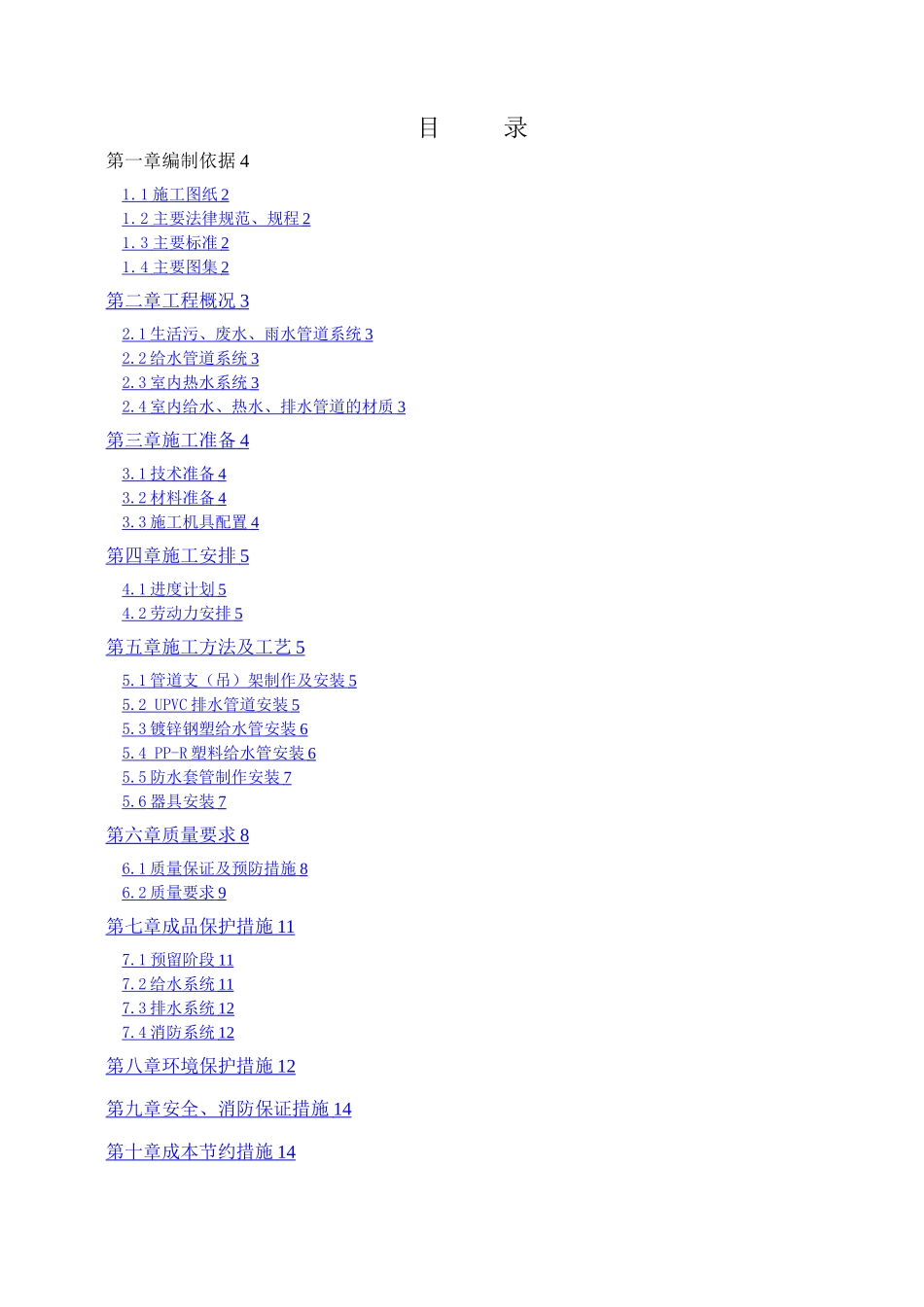

目 录第一章编制依据 41.1 施工图纸 2 1.2 主要法律规范、规程 2 1.3 主要标准 2 1.4 主要图集 2 第二章工程概况 3 2.1 生活污、废水、雨水管道系统 3 2.2 给水管道系统 3 2.3 室内热水系统 3 2.4 室内给水、热水、排水管道的材质 3 第三章施工准备 4 3.1 技术准备 4 3.2 材料准备 4 3.3 施工机具配置 4 第四章施工安排 5 4.1 进度计划 5 4.2 劳动力安排 5 第五章施工方法及工艺 5 5.1 管道支（吊）架制作及安装 5 5.2 UPVC 排水管道安装 5 5.3 镀锌钢塑给水管安装 6 5.4 PP-R 塑料给水管安装 6 5.5 防水套管制作安装 7 5.6 器具安装 7 第六章质量要求 8 6.1 质量保证及预防措施 8 6.2 质量要求 9 第七章成品保护措施 11 7.1 预留阶段 11 7.2 给水系统 11 7.3 排水系统 12 7.4 消防系统 12 第八章环境保护措施 12 第九章安全、消防保证措施 14 第十章成本节约措施 14 第十一章施工技术资料管理 15 第一章 编制依据1.1施工图纸1、地下室部分：给排水-水施 SS-01~16。2、地上部分：22~24#楼给排水-水施 SS-01~13；SS-L2-5-01~03；SS-L2-6-01~03；SS-L2-4-01。3、地上部分：27~30#楼给排水-水施 SS-01~12；SS-S2-4sa'-01~02；SS-L2-5sc-01~03；SS-L2-6sa-01~03。1.2主要法律规范、规程名 称编 号《建筑给水排水及采暖工程施工质量验收法律规范》GB50242-2025《通风与空调工程施工质量验收法律规范》GB50243-2025《建筑工程项目管理法律规范》GB/T50326-20011.3主要标准类别名 称编 号国家《建筑采暖、卫生与煤气工程质量检验评定标准》GBJ302-88《通风与空调工程质量检验评定标准》GBJ304-881.4主要图集类 别名 称编 号地方建筑设备安装通用图籍 暖气工程05S1-3建筑设备安装通用图籍 卫生工程05S1-3建筑设备安装通用图籍 给水工程05S1-3建筑设备安装通用图籍 消防工程05S1-3建筑设备安装通用图籍 排水工程05S4-6建筑设备安装通用图籍 通风与空调工程05S4-1建筑设备安装通用图籍 热力工程05N5施工过程中如遇到国家法律规范、规程、标准、图集更改，本《施工组织设计》则随之相应更改，根据新标准执行。第二章 工程概况本工程名称为金时代花园 22-24、27-30 幢商住楼及地下室车库工程，位于广东省中山市东区银通路与永安一路交汇处。本小区建筑群地下二层，27 号楼建筑为 8 层，其他建筑均为 33 层，有 7 栋单体住宅...
